无线调试神器：无线WiFi串口透传模块使用

模块介绍

模块名称：DT-06 无线

模块功能：模块实现了模块串口与WiFi数据的实时透传

模块实物图片

模块特点

TTL-WiFi 模块基于 ESP-M2 WiFi 模块研发，引出串口 TTL、EN、STATE 等引脚。产品内置串口透传固件可完成设备 TTL 端口到 WiFi/云的数据实时透传，具备低功耗控制，状态指示等功能。模块可直接取代原有的有线串口，实现嵌入式设备数据采集和控制。

• 内置工业级透传固件V3.0，可靠稳定，WEB界面配置；
• 基于ESP-M2高性能WiFi模块，整体尺寸：34mm×17mm×4mm；
• 供电电压：4.5V~6.0V，TTL 电压：3.3V（可兼容5.0V）；
• 引出管脚：STATE，TXD、RXD、EN；
• 平均电流：80mA；WiFi数据发送时170mA；深度睡眠模式下20μA；
• 支持串口AT指令；
• 支持可再编程，OTA固件升级；
• 串口与WiFi数据实时无缝透传；
• 内置HTTP Web Server，支持网页配置各项参数；
• WiFi支持AP、STA、AP+STA三种模式；
• 支持WiFi STA模式下自动重连，TCP Client模式下自动重连；
• 串口支持设置波特率、数据位、奇偶校验、停止位、分包时间；
• 支持波特率(bps)：300/600/1200/2400/4800/9600/19200/38400/57600/74800/115200/
  230400/460800/921600/1843200/3686400；
• 支持AP使能、自定义SSID/密码、自定义IP和网段等；
• 自动扫描周边热点，支持STA使能、DHCP、自定义IP和网段等；
• 支持TCP Server、TCP Client、UDP Server、UDP Client和UDP局域网广播；
• 远程服务器地址支持DNS域名自动解析；
• 支持通过AT指令查看状态；
• 引出IO4表征WiFi状态。
• 工作温度范围：-40℃-125℃；
• 应用场景：智能家居、无线数据采集透传、智能小车控制、无线串口打印机、户外LED灯、工业控制等。

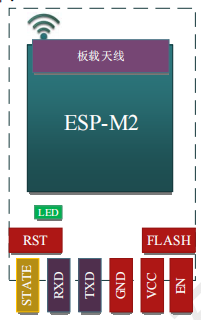

模块结构示意图

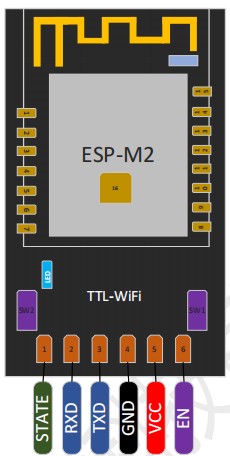

接口定义

接口定义如下图所示

产品按键及 LED 功能

• LED 通过上拉电阻接 VCC3.3，另一端接模块的 GPIO4 管脚
• SW1 连接 WiFi 模块的 GPIO0 管脚。配合 SW2 按键完成固件下载
• SW2 连接模块的 RST 管脚。配合 SW1 完成固件下载

LED 灯指示

• 常亮
  WiFi 模块在 STA 或者 STA+AP 模式下，成功连接到无线路由器
• 慢闪
  IO 口电平 1 秒钟变化一次；WiFi 模块没有成功连接无线路由器；WiFi 模块工作在 AP 模式下；WiFi 模块工作是 STA 模式下，正在尝试连接无线路由器；WiFi 模块工作是 AP+STA 模式下，正在尝试连接无线路由器；
• 快闪
  当按住 SW1/Flash 按键的时候；当串口收到数据，或者网络收到数据转发到串口，LED 灯会快速闪烁；
• 常灭
  WiFi 模块没有工作，可能供电不正常，非透传固件

引脚定义

• STATE
  GPIO4；内置透传固件，指示网络连接状态：
  STA 模式下连上无线路由器，STATE 输出低电平；
• RXD
  GPIO3; 模块内部已串联 22Ω限流电阻，可接外部 5.0V 电平；
  可⽤作烧写 Flash 时 UART Rx；
• TXD
  GPIO1; 模块内部已串联 22Ω限流电阻，可接外部 5.0V 电平；
  可⽤作烧写 Flash 时 UART Tx
• GND
  GND
• VCC
  模块电源：4.5V~6.0V，推荐使用 5.0V
• EN
  芯⽚使能端，⾼电平：有效，芯⽚正常⼯作；低电平：芯⽚关
  闭。

软件透传 WEB 配置

串口配置

WiFI配置

Networks（网络配置）

模块使用最小系统

各标题里内容详情请参考古月居链接
