草图的坐标系是二维的，如下图所示。图中所示点只有XY坐标。

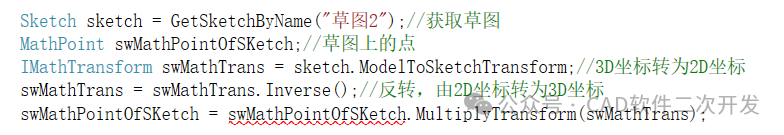

那么如何将草图点的坐标转换到零件的坐标系呢？很简单，Sketch类中有一个接口ModelToSketchTransform，意思是由3D坐标转为2D坐标。示例代码如下。

最后结果swMathPointOfSKetch，就是草图点在模型空间上的位置。

学习公众号：CAD软件二次开发
