在SolidWorks中，通过XYZ点创建曲线是一种根据一组点的坐标生成三维曲线的方法。这种方法适用于需要根据特定点集设计曲线的情况，比如在建模复杂几何形状或执行逆向工程时。在SolidWorks中通过XYZ点创建曲线，操作步骤如下

打开SolidWorks并新建文件：启动SolidWorks软件，新建一个零件文件。
插入通过XYZ点的曲线：点击菜单栏的“插入”选项，在下拉菜单中选择“曲线”，然后选择“通过XYZ点的曲线”。

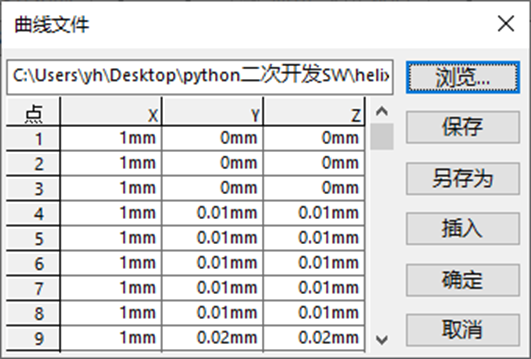

输入点的坐标并生成曲线：在弹出的“曲线文件”对话框中，双击空白文本框开始输入点的坐标。每输入一个点，图形区域的预览区内会显示相应的点。所有点输入完毕后，点击“确定”按钮生成曲线。
导入点坐标文件：如果有预先准备好的点坐标文件（如*.txt或*.sldcrv格式），可以通过“浏览”按钮导入这些文件，从而快速填入点坐标。
保存曲线数据文件：创建的曲线也可以保存成点的数据文件，便于以后的编辑和使用。
插入新的点：如果在已有的点之间需要插入新的点，可以将光标移至目标位置，点击“插入”按钮，然后输入新点的坐标。

本例中，首先通过以下代码生成一个数据点的txt文档，生成5000个点数据点，每行一个点，以逗号间隔：

import numpy as npdef save_points_to_file(Point_x,Point_y, Point_z,filename):    with open(filename, 'w') as file:        for i in range(len(Point_x)):            x, y, z = Point_x[i],Point_y[i],Point_z[i]            file.write(f"{x},{y},{z}\n")filename="helixcurve.txt"Z=np.linspace(0,10,num=5000)X=np.cos(Z)Y=np.sin(Z)save_points_to_file(X,Y,Z,filename)

然后在上述第四步中选择这个txt文档来创建通过XYZ点的曲线，结果如下图所示：

该过程的VBA代码如下：

Dim swApp As Object

Dim Part As Object
Dim boolstatus As Boolean
Dim longstatus As Long, longwarnings As Long

Sub main()

Set swApp = Application.SldWorks

Set Part = swApp.ActiveDoc
Dim myModelView As Object
Set myModelView = Part.ActiveView
myModelView.FrameState = swWindowState_e.swWindowMaximized
Part.InsertCurveFileBegin
boolstatus = Part.InsertCurveFilePoint(0.001, 0, 0)
boolstatus = Part.InsertCurveFilePoint(9.99997999200427E-04, 2.00039874588262E-06, 2.000400080016E-06)
。。。
boolstatus = Part.InsertCurveFileEnd()
End Sub

主要是Part.InsertCurveFilePoint语句在起作用，该句重复了5000次。
