Opengl中reflect反射算法

Opengl中reflect反射算法

在opengl或者其他的游戏引擎shader（比如unity3d中)，都有一个方法叫做reflect用来计算光的反射向量，他的参数就是入射光向量和像素法线向量。reflect(R,N)。那么他的内部原理到底是什么呢？

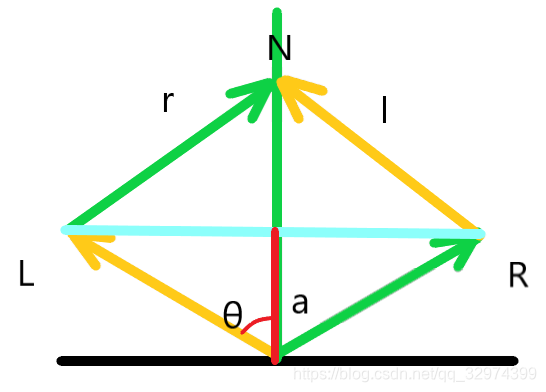

我们先来看下下面这个图片：

如图所示，L就是入射向量，N就是法线，R就是反射向量，r是R平移到L的箭头上和N构成了一个三角形（向量没有位置，只有方向，所以可以随便平移），l是L平移到R的箭头上和N构成了一个三角形，于是这就构成了一个菱形。
我们根据三角公式：a = |L| cosθ
如果L是单位向量，则a = cosθ
那么菱形的垂直中线长度 t = 2·cosθ
然后我们乘以N的单位向量，把t从标量变成向量
T = 2·cosθ·N
根据向量的特性，r = 2·cosθ·N - L
因为N和L都是单位向量，我们根据向量点积运算：
L·N = |L||N|cosθ
因为单位向量的长度为1，于是整个方程又可以简化为
L·N = cosθ
于是 r = 2·dot(L,N)·N - L
以上便是reflect的运算公式
