OpenGL学习笔记（九）：初级光照：光照模型（环境光照、漫反射光照、镜面光照）

---

现实世界的光照是极其复杂的，而且会受到诸多因素的影响，这是我们有限的计算能力所无法模拟的。因此OpenGL的光照使用的是简化的模型，对现实的情况进行近似，这样处理起来会更容易一些，而且看起来也差不多一样。这些光照模型都是基于我们对光的物理特性的理解。

比较基础的光照模型：Phong 光照模型、Blinn-Phong 光照模型

Blinn-Phong光照模型是在Phong光照模型的基础上，对镜面反射做了改进。

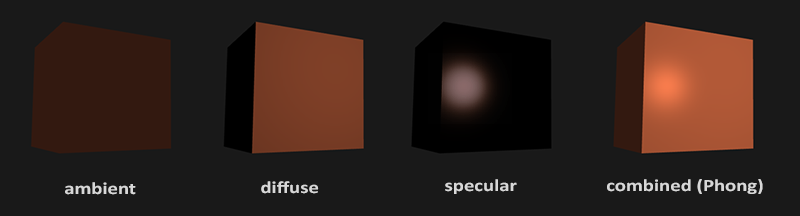

主要结构由3个分量组成：环境(Ambient)光照、漫反射(Diffuse)和镜面(Specular)光照。

• 环境光照(Ambient Lighting)：即使在黑暗的情况下，世界上通常也仍然有一些光亮（月亮、远处的光），所以物体几乎永远不会是完全黑暗的。为了模拟这个，我们会使用一个环境光照常量，它永远会给物体一些颜色。
• 漫反射光照(Diffuse Lighting)：模拟光源对物体的方向性影响(Directional Impact)。它是风氏光照模型中视觉上最显著的分量。物体的某一部分越是正对着光源，它就会越亮。
• 镜面光照(Specular Lighting)：模拟有光泽物体上面出现的亮点。镜面光照的颜色相比于物体的颜色会更倾向于光的颜色。

详细光照模型原理参考：GAMES101学习笔记（四）：Shading 着色（光照模型、着色频率、图形渲染管线）

下文重点介绍OpenGL中关于光照模型的函数接口

环境光照 Ambient Lighting

光通常都不是来自于同一个光源，而是来自于我们周围分散的很多光源，即使它们可能并不是那么显而易见。光的一个属性是，它可以向很多方向发散并反弹，从而能够到达不是非常直接临近的点。所以，光能够在其它的表面上反射，对一个物体产生间接的影响。模拟这种情况的算法叫做全局照明(Global Illumination)算法，但是这种算法既开销高昂又极其复杂。

我们将会先使用一个简化的全局照明模型，即环境光照。使用一个很小的常量（光照）颜色，添加到物体片段的最终颜色中，这样子的话即便场景中没有直接的光源也能看起来存在有一些发散的光。（就像上一节颜色篇中我们做的）

修改片段着色器，把环境光照添加到场景。用光的颜色乘以一个很小的常量环境因子，再乘以物体的颜色，然后将最终结果作为片段的颜色：

void main()
{

    float ambientStrength = 0.1;
    vec3 ambient = ambientStrength * lightColor;

    vec3 result = ambient * objectColor;
    FragColor = vec4(result, 1.0);
}

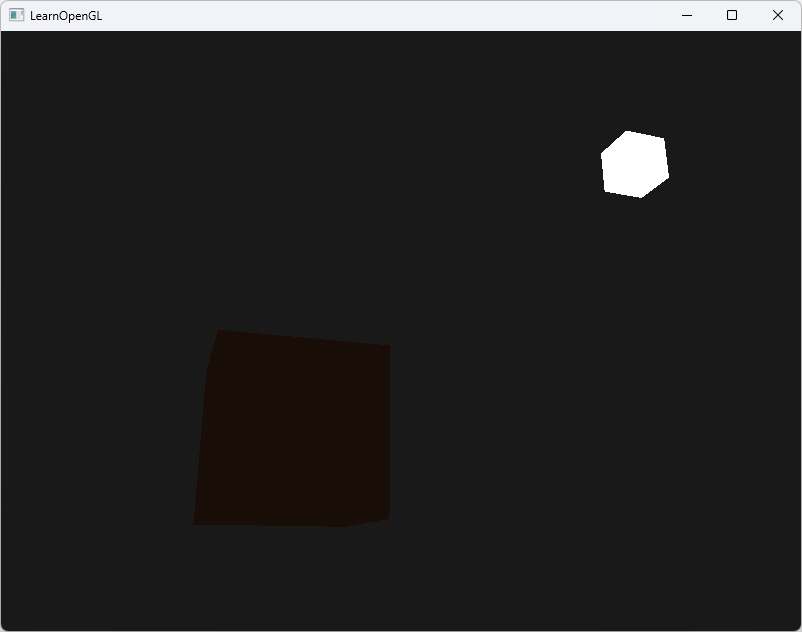

现在运行你的程序，由于应用了环境光照，我们乘上了一个0.1的环境光照系数，所以场景变暗了（注意光源立方体没受影响是因为我们对它使用了另一个着色器）

漫反射光照 Diffuse Lighting

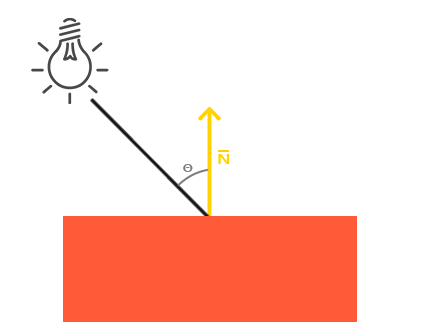

漫反射光照使物体上与光线方向越接近的片段能从光源处获得更多的亮度。如下图：

计算漫反射光照需要：

• 法向量：一个垂直于顶点表面的向量。
• 光线方向：作为光源的位置与片段的位置之间向量差的方向向量。为了计算这个光线，我们需要光的位置向量和片段的位置向量。

法向量

法向量是一个垂直于顶点表面的（单位）向量。

由于顶点本身并没有表面（它只是空间中一个独立的点），我们利用它周围的顶点来计算出这个顶点的表面。我们能够使用一个小技巧，使用叉乘对立方体所有的顶点计算法向量，但是由于3D立方体不是一个复杂的形状，所以我们可以简单地把法线数据手工添加到顶点数据中。更新后的顶点数据数组如下：

试着去想象一下，这些法向量真的是垂直于立方体各个平面的表面的（一个立方体由6个平面组成）。

float vertices[] = {

	 // vertices		  // normal
    -0.5f, -0.5f, -0.5f,  0.0f,  0.0f, -1.0f,
     0.5f, -0.5f, -0.5f,  0.0f,  0.0f, -1.0f,
     0.5f,  0.5f, -0.5f,  0.0f,  0.0f, -1.0f,
     0.5f,  0.5f, -0.5f,  0.0f,  0.0f, -1.0f,
    -0.5f,  0.5f, -0.5f,  0.0f,  0.0f, -1.0f,
    -0.5f, -0.5f, -0.5f,  0.0f,  0.0f, -1.0f,

    -0.5f, -0.5f,  0.5f,  0.0f,  0.0f, 1.0f,
     0.5f, -0.5f,  0.5f,  0.0f,  0.0f, 1.0f,
     0.5f,  0.5f,  0.5f,  0.0f,  0.0f, 1.0f,
     0.5f,  0.5f,  0.5f,  0.0f,  0.0f, 1.0f,
    -0.5f,  0.5f,  0.5f,  0.0f,  0.0f, 1.0f,
    -0.5f, -0.5f,  0.5f,  0.0f,  0.0f, 1.0f,

    -0.5f,  0.5f,  0.5f, -1.0f,  0.0f,  0.0f,
    -0.5f,  0.5f, -0.5f, -1.0f,  0.0f,  0.0f,
    -0.5f, -0.5f, -0.5f, -1.0f,  0.0f,  0.0f,
    -0.5f, -0.5f, -0.5f, -1.0f,  0.0f,  0.0f,
    -0.5f, -0.5f,  0.5f, -1.0f,  0.0f,  0.0f,
    -0.5f,  0.5f,  0.5f, -
