技术美术TA之PBR

本文是视频课程《Unity技术美术TA：Shader篇》，算是对自己学习的总结，也希望分享下所学知识~~

什么是PBR？
Physically Based Rendering，基于物理的渲染
是一种渲染方式，基于物理原理和微平面理论的光照模型，从现实中测量的参数准确的表示真实世界
（并不一定是真实的，也可以用RBP做卡通渲染）

RBR是一系列技术合集：GI、PBS

什么是PBS？
Physically Based Shadering，基于物理的着色
为了对光和材质之间进行更加真实的建模，核心

Unity中的PBS，分为：
1.Standard（金属向，常用）
2.Standard Specular Setup（高光向）

PBS的核心理论：

1.物质的光学性质（Substance Optical Properties）
渲染大体分为两类：

• 金属
  • 有很高的反射率（≥ 0.5）
  • 金属只会产生自高光反射，没有漫反射
  • 不同金属的反射颜色不一致
• 非金属
  • 非金属反射率低（≤ 0.06）
  • 非金属会产生高光+漫反射
  • 非金属的高光反射颜色为单色/灰色

2.微平面理论（Micorfacet Theory）
对于不是光学光滑的平面的表面对光有不同的反射和折射
PBS 假定任何平面都是由微平面组成的，通过粗糙度贴图或者高光度贴图表示

平面越粗擦，微平面排列越混乱，高光反射越模糊
平面越光滑，微平面排列越有序，高光反射更清晰、锐利

3.能量守恒（Energy Conservation）
出射光线的能量永远不能超过入射光线的能量

粗糙度上升，镜面反射面积区域会增加，镜面反射的亮度就会降低

4.菲涅尔反射（Fresnel Reflection）
菲涅尔效应：光线的反射率与视角有关
光源入射方向与平面法线的夹角越大，反射越大，亮度越大。
夹角越小，反射越小，亮度越小。

5.线性光照空间（Linear Space Lighting）
下一章具体说

---

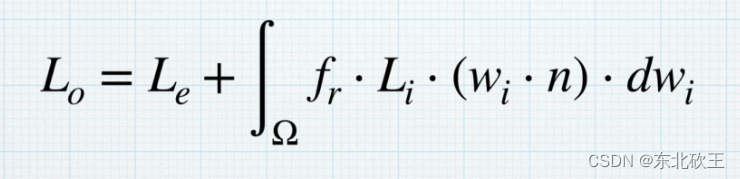

渲染方程：
根据光的物理学原理，渲染方程可以完美表现出结果

其中 f® 是当前点的入射方向到出射方向光的反射比例，为BxDF

BSSRF：双向表面散射反射分布函数（双向 = 光入射方向+视线方向）
BRDF：双向反射分布函数
BTDF：双向透射分布函数
BSDF：双向散射分布函数（BSDF = BRDF + BTDF）

---

迪士尼原则的 BRDF
2012年，Disney Principled BRDF，用简单易懂的参数和高度完善的美术工作流程
核心理念：
1.使用直观参数，不是晦涩的物理类参数
2.参数尽可能少
3.参数在其合理范围内应为0-1
4.允许参数在有意义的情况下超出正常的范围
5.所有参数组应该尽可能的健壮与合理

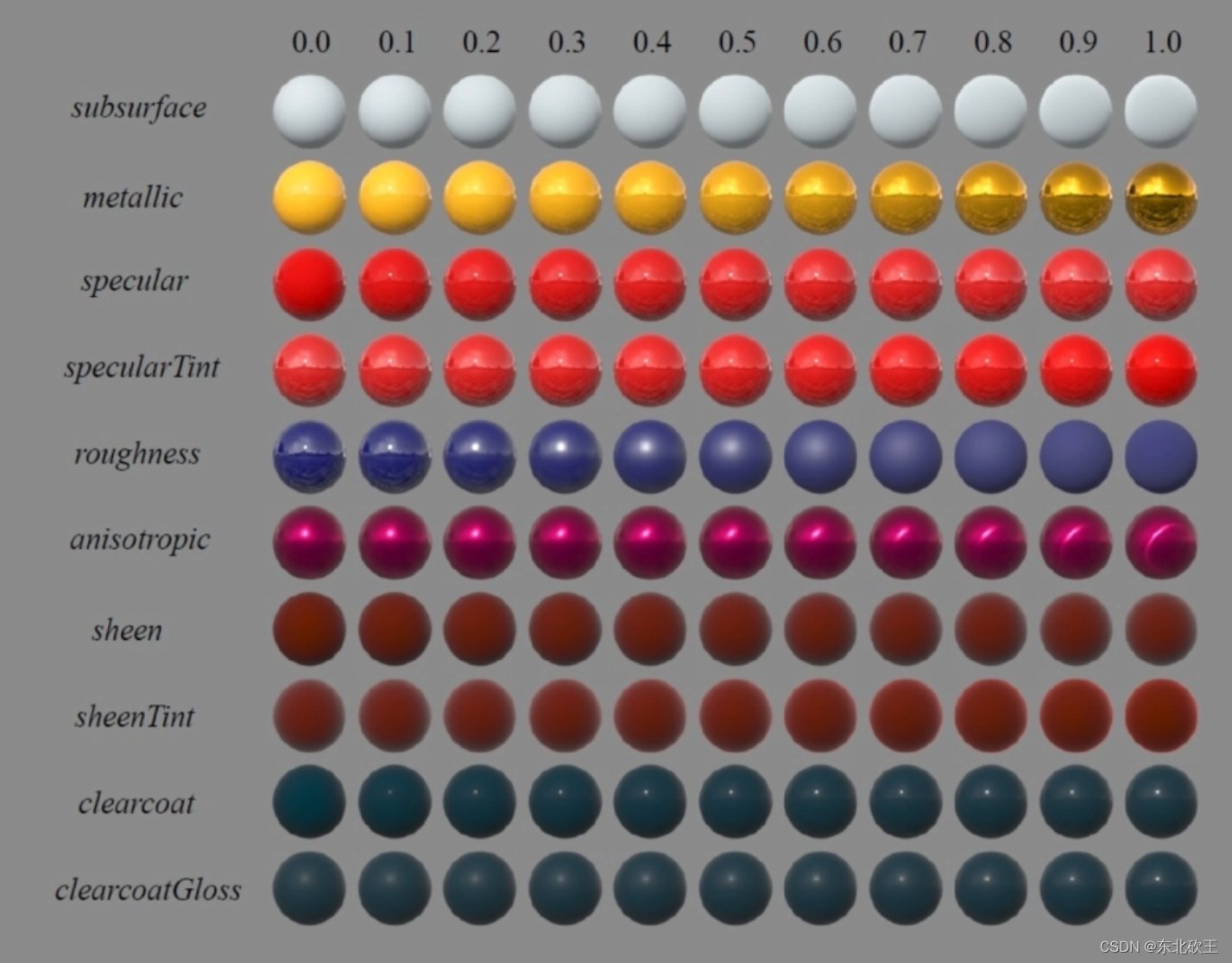

标准图：

参数：
（加粗表示常用）
BaseColor：表面颜色，通常由纹理提供
Subsurface：次表面颜色，控制漫反射形状
Metallic：金属度，0是非金属，1是金属，两种不同模式之间的线性混合
Specular：镜面反射强度
SpecularTint：对BaseColor的入射镜面反射进行的颜色控制
Roughness：粗糙度，表面粗糙度，控制漫反射和镜面反射
Anisotropic：各向异性强度，控制镜面高光反射的横纵比，一般都是各向同性的
Sheen：光泽度，一种额外的掠射分量，用于布料
SheenTint：光泽颜色，对Sheen的颜色控制
ClearCoat：清漆强度，特殊用途的第二个镜面波瓣
ClearCoatGloss：清漆光泽度，控制透明图层的光泽度

---

Unity 内部实现
（代码比较多，可以自己看看，这里只说一些概念的东西）

公式：
最终颜色=漫反射+镜面反射+GI满反射+GI镜面反射

主要是两个函数

//1.GI计算
//				=====> 得出 GI满反射+GI镜面反射
LightingStandard_GI

//2.光照计算
//				=====> 得出 满反射+镜面反射
LightingStandard


//迪士尼漫反射公式
half DisneyDiffuse(half NdotV, half NdotL, half LdotH, half perceptualRoughness)
{
    half fd90 = 0.5 + 2 * LdotH * LdotH * perceptualRoughness;
    // Two schlick fresnel term
    half lightScatter   = (1 + (fd90 - 1) * Pow5(1 - NdotL));
    half viewScatter    = (1 + (fd90 - 1) * Pow5(1 - NdotV));

    return lightScatter * viewScatter;
}

    //计算漫反射部分
    half3 diffuse = diffColor * (gi.diffuse + light.color * diffuseTerm);
    //计算高光反射部分 DFG/4 cosl cosv
    half3 specular = specularTerm * light.color * FresnelTerm(specColor, lh);
    // ibl（Image Based Lighting）
    // 基于图像的光照
    half3 ibl = surfaceReduction * gi.specular * FresnelLerp(specColor, grazingTerm, nv);

    half3 color = diffuse + specular + ibl;
