点亮LED灯（STM32F103C8T6+STM32CubeMX+KEIL+面包板+STLINK）

参照使用STM32CubeMX实现STM32F103C8T6bulepill简单的LED灯点亮_stm32cubemx stm32f103c8t6-CSDN博客复现了3个LED灯的闪亮。

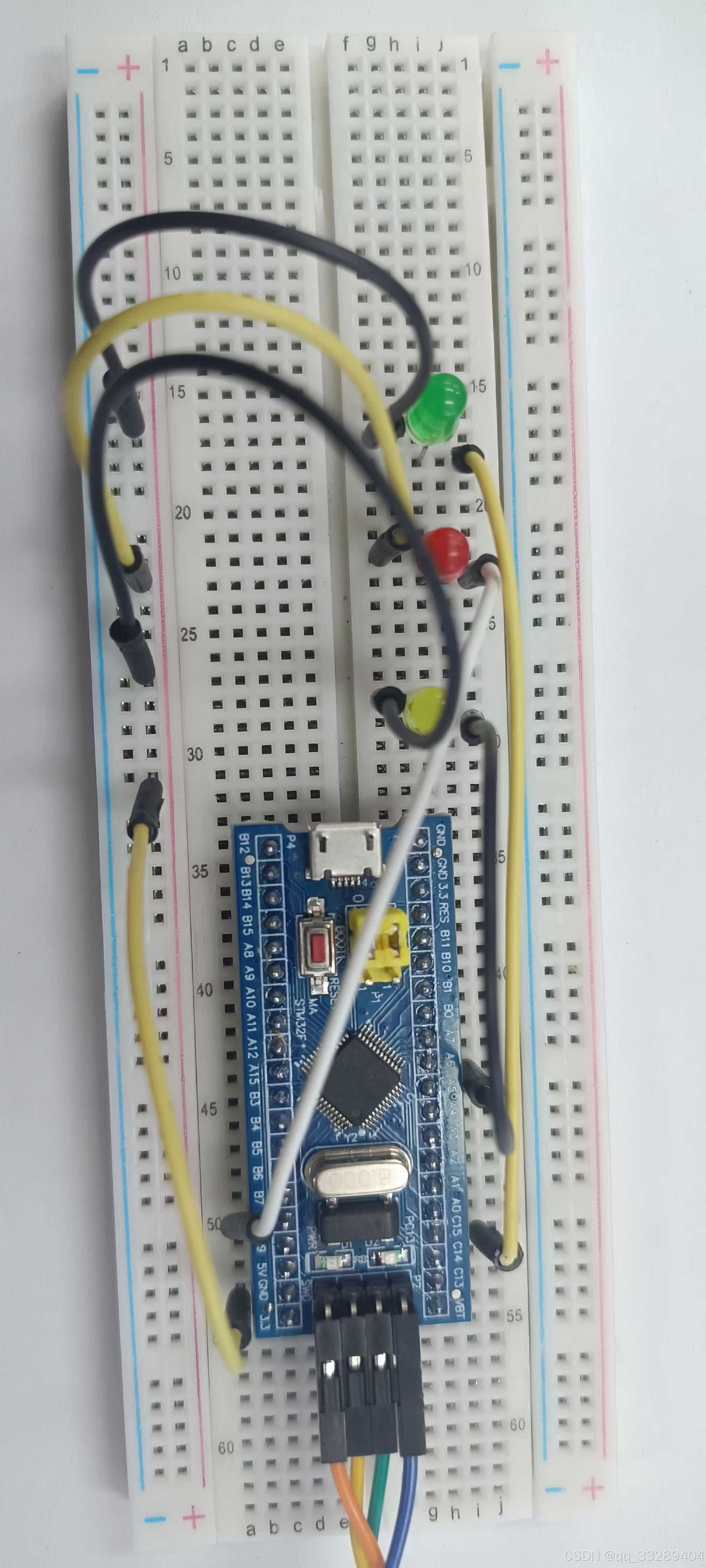

单就面包板接线来讲，STM32是通过STLINK供电，再从3V3接出一根线，与面包板正极相连，再从正极分别引出连接LED灯的线，这样就有了给LED灯供电的来源。

LED灯另一端分别接对应的GPIO端口即可。乍一看似乎因为没有和负极相连，而导致电路不完整。实际上：

LED 灯的阴极（短引脚）连接到 STM32 的 GPIO 端口。在这种连接方式下，当你将 GPIO 端口配置为输出模式并输出低电平（逻辑 0）时，GPIO 端口相当于接地（负极），这样就在 LED 的阳极（接 3V3）和阴极（接 GPIO 低电平）之间形成了电势差，电流就会从 3V3 经过 LED 流向 GPIO 端口，从而点亮 LED 灯。

另外，文中提及的PA5/PB9/PC14，实际上就是主板上的A5/B9/C14针脚。

对应的变量则为GPIO_PIN_5、GPIO_PIN_9、GPIO_PIN_14。

相关的初始化代码为：

void MX_GPIO_Init(void)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOC_CLK_ENABLE();
  __HAL_RCC_GPIOD_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_14, GPIO_PIN_SET);

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_SET);

  /*Configure GPIO pin : PC14 */
  GPIO_InitStruct.Pin = GPIO_PIN_14;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

  /*Configure GPIO pin : PA5 */
  GPIO_InitStruct.Pin = GPIO_PIN_5;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

  /*Configure GPIO pin : PB9 */
  GPIO_InitStruct.Pin = GPIO_PIN_9;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

}

而这些代码通过在STM32CUBEMX中配置后自动生成。
