【EE】案例分享-如何设计继电器电路？

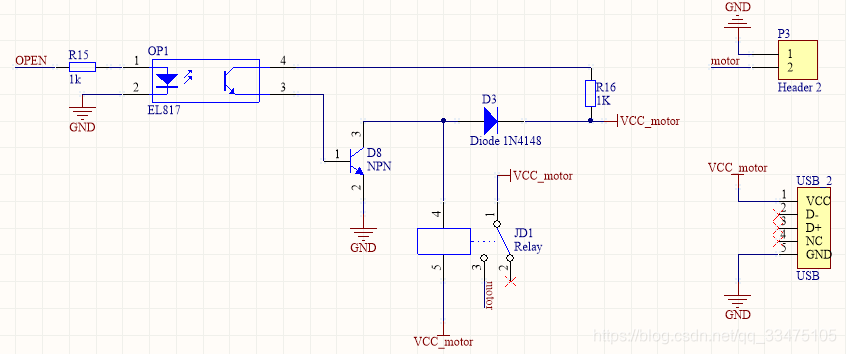

  几年前做过一个东东，里面有个类似电磁锁的组件，需要控制其的开合，拿出来分享分享。说到这样的需求，第一时间想到的就是继电器，实际也是通过继电器实现的。该电磁锁的电机动作是通过通断电实现的。基本的工作方式是通电解锁、断电上锁。为了实现这一简单的功能，需要控制电路中某一线路的通断，为此引入继电器的使用。如下图所示在继电器电路中使用光耦隔离器件，达到防止因有电气连接造成干扰。当电路中OPEN端有高电平信号时，光耦电路导通，三极管部分同时导通，继电器通路，常开触点接通，继电器开启。

  如上述原理图所示，引脚“OPEN”处是控制信号输入端，你可以接到你的MCU的GPIO处进行控制。

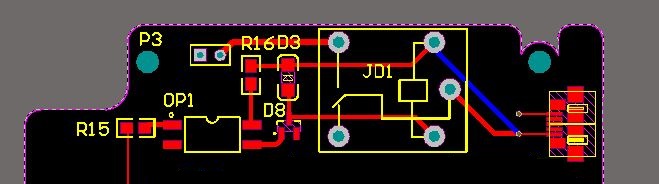

  PCB布线如下，当然啦铺铜还是需要的为了此处能明显的看出来接线相关的状态，我事先把敷铜给删了。

  元器件的BOM表如下：

器件	型号	数量	封装
继电器	松乐SRD继电器(控制电压5V)	1	5-pin
开关二极管	1N4148	1	1206
光耦	EVERLIGHT EL817S1©	1	4-pin DIP 贴片
电阻	uniohm- 1K	2	0805
NPN型三极管	江苏长电-S8050	1	SOT-23
