1. 简介

1.1 继电器概述

继电器是一种电气控制元件，它通过控制较小的电流或电压信号，来控制较大电流或电压的开关行为。

它的工作原理是通过电磁铁的磁场来实现开关的动作。继电器通常包含一个电磁铁线圈和至少一个开关触点，当电磁铁线圈被激活时，触点就会打开或关闭。

继电器广泛应用于各种电气控制和自动化系统中，例如家电、工业设备、机器人等。不同类型的继电器有不同的特性，包括负载容量、触点类型、接线方式、工作电压等。

1.2 光耦概述

光耦（Optocoupler）也称为光电耦合器，是一种电-光-电转换器件。它可以实现电气隔离和信号传输，是电气隔离和互连技术中的重要部分。光耦主要由一个发光二极管和一个光敏三极管（或光敏二极管）组成。

当输入端的电信号作用于发光二极管时，它就发出一个光信号。光信号经过隔离后再由光敏三极管（或光敏二极管）转换成一个输出电信号。由于发光二极管和光敏三极管之间被隔离，因此在它们之间不会有电流流动，实现了电气隔离。

光耦具有隔离效果好、传输速度快、抗干扰能力强、可靠性高等优点，广泛应用于各种电气控制和通信领域中。

1.3 开关电路概述

1.3.1 继电器开关电路概述

继电器开关电路是一种利用继电器和控制电路实现电路开关控制的方法。通常情况下，控制电路通过电路中的开关、传感器等设备的输入信号，控制继电器的通断，从而实现对电路中的负载的控制。继电器开关电路在工业控制、电力系统、电子电路等领域中得到广泛应用。通过设计不同类型的控制电路和选用不同类型的继电器，可以实现不同种类的继电器开关电路，如时间继电器、电压继电器、电流继电器等。

1.3.2 光耦开关电路概述

光耦开关电路是一种将输入信号和输出信号电气隔离的电路。光耦器件通常由一个发光二极管和一个光敏晶体管组成，输入信号通过发光二极管产生光信号，经过隔离区域后被光敏晶体管转换为电信号输出。光耦开关电路的优点是输入信号和输出信号具有电气隔离，能够提高电路的安全性和稳定性，同时具有抗干扰能力强、寿命长等优点，常用于控制和保护电路中。光耦开关电路常见的应用包括隔离电源、隔离信号、光电隔离控制等。

1.3.3 继电器和光耦开关电路概述

继电器和光耦可以一起构成开关电路，这种电路的基本原理是利用光耦作为电隔离和信号转换元件，将控制信号转换为驱动继电器的信号。在继电器和负载之间，通过继电器的机械接点实现电路的断开和闭合，从而控制电路的通断。在这种开关电路中，光耦的输入端连接控制信号，输出端连接继电器的驱动端，控制信号经过光耦的隔离后被转换为继电器可驱动的信号，继电器的输出端通过机械接点控制负载的通断。继电器和光耦开关电路由于具有电隔离功能，因此在电路安全和稳定性方面具有较高的可靠性。在实际应用中，可以根据具体的控制需求和负载类型选择不同类型和规格的继电器和光耦，实现电路的精确控制。

1.3.4 三者比较

继电器开关电路、光耦开关电路和继电器和光耦共同构成的开关电路各有其优点和适用场景。

继电器开关电路具有较高的负载能力，可以用于高功率负载控制。同时，继电器开关电路的触发电压较低，可以使用较低电压的信号控制，比如常见的5V和12V信号控制。

光耦开关电路则具有电气隔离功能，能够将输入和输出电路隔离开来，提高电路的安全性和稳定性。同时，光耦开关电路触发电流和驱动电压也比较低，适合于微电子学和数字电路等低功率应用。

继电器和光耦共同构成的开关电路，则综合了继电器和光耦的优点。光耦用于电气隔离，继电器用于高负载控制，两者结合能够达到高负载控制和电气隔离的双重效果。此外，这种电路还能够通过光电耦合的方式实现信号放大和隔离，提高电路的稳定性和抗干扰性。

因此，在选择开关电路时，需要根据实际应用场景和要求，综合考虑负载、电气隔离、功率和控制信号等因素，选择合适的电路方案。

2. 继电器SDR-C5VDC-SL-A

2.1 继电器SDR-C5VDC-SL-A特性

继电器SDR-C5VDC-SL-A是一种常用的电子元器件，它是一种电磁式开关装置，通过电磁激励使开关动作，从而实现电路的连接与断开。以下是SDR-C5VDC-SL-A的一些特性：

• 额定电压为5V，适用于大多数低压电路。
• 最大负载电压为30VDC，最大负载电流为10A，适用于中小功率电器的开关控制。
• 内置脱焊保护，可以避免焊接时损坏继电器。
• 采用通用型端子，易于安装和维护。
• 独特的触点结构，可提供良好的电气接触和长寿命。
• 小体积、轻便、耐用、性能稳定，常用于家电、工业自动化、仪器仪表等领域的控制电路。

总之，SDR-C5VDC-SL-A具有体积小、结构简单、可靠性高等特点，在各种控制电路中应用广泛。

2.2 继电器SDR-C5VDC-SL-A接线图及原理

电路图中的SDR-C5VDC-SL-A如下：

• 1号引脚：Coil-引脚，继电器的线圈负极。
• 2号引脚：NO引脚，继电器的常开端，也称为输出端（Output）。
• 3号引脚：NC引脚，继电器的常闭端，也称为输出端（Output）。
• 4号引脚：Coil+，继电器的线圈正极。
• 5号引脚：COM引脚，继电器的公共端，也称为常开端（Normally Open, NO）。
  当1接GND，4没给高电平时，继电器中5和3引脚导通；当1接GND，4给5V高电平时，继电器5和3断开，然后5和2导通；当4接GND，1没给高电平时，继电器中5和2引脚导通；当4接GND，1给5V高电平时，继电器5和2断开，然后5和3导通。

2.3 继电器SDR-C5VDC-SL-A使用注意事项

• 工作电压：SDR-C5VDC-SL-A的额定工作电压为5V DC，接入的电源电压应保持稳定，避免因电压波动导致继电器工作不正常或损坏。
• 接线注意：使用时请仔细查看继电器引脚的接线图，正确连接继电器的各个引脚。一般来说，继电器的线圈正负极需与电源正负极相连，而继电器的常开和常闭端口需与控制电路中的其他元件连接。
• 负载电流：SDR-C5VDC-SL-A的最大负载电流为10A，使用时应根据实际需要选择合适的负载，避免超过额定负载电流导致继电器损坏。
• 环境温度：SDR-C5VDC-SL-A的工作环境温度应在-40℃~+70℃之间，避免高温或低温环境对继电器的影响。
• 震动和冲击：在运输、安装和使用过程中应避免对继电器造成剧烈的震动和冲击，避免对继电器的正常工作造成影响。

3. 光耦PC817X2YSZW

3.1 光耦PC817X2YSZW特性

光耦（Optocoupler）是一种将光学传感器和电子电路结合起来的电子元件。光耦具有隔离、调制、开关、线性等多种功能。其中，光耦的隔离功能可以将高电压和低电压电路之间进行电气隔离，避免因电路干扰或电源互相干扰而产生的干扰信号，起到了保护电路的作用。

PC817X2YSZW是一种具有高电压隔离的光耦，主要特性包括：

• 隔离电压高达5000Vrms，安全性能高；
• 工作温度范围广，可在-55℃ ~ +110℃环境下使用；
• 具有高共模抑制比和低传输延迟，性能稳定可靠；
• 封装形式为DIP-4，易于安装和维护。

PC817X2YSZW光耦可以被广泛应用于各种电子设备中，如电源管理、过流保护、隔离驱动等方面。

3.2 光耦PC817X2YSZW接线图及原理

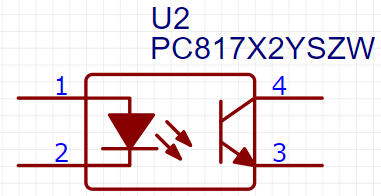

电路图中的PC817X2YSZW如下：

• 1号引脚（Anode 1）：光耦第1个LED的正极。
• 2号引脚（Cathode 1）：光耦第1个LED的负极，以及光敏二极管的阳极。
• 3号引脚（Anode 2）：光耦第2个LED的正极。
• 4号引脚（Cathode 2）：光耦第2个LED的负极，以及光敏二极管的阴极。

当输入端（发光二极管）被激活时，它会发出光信号，该信号通过空气或其他介质被传递到输出端（光敏二极管），从而使输出端发生相应的电信号。

3.3 光耦PC817X2YSZW使用注意事项

使用光耦PC817X2YSZW时，需要注意以下事项：

• 注意极性：该光耦具有输入端和输出端，需要注意极性。其中1脚为输入端，2脚为输出端。
• 注意光耦输入电流：光耦的输入电流不宜过大，一般在10-20mA左右。
• 注意工作温度范围：光耦的工作温度范围一般为-40℃~85℃，需要在该范围内使用。
• 注意光敏电阻的特性：光敏电阻在使用时需要注意其特性，避免在高温或潮湿环境下使用。
• 注意绝缘性能：光耦是一种光电耦合器件，需要注意其绝缘性能，避免漏电等安全问题。
• 注意光源：光耦的输出与光源的品质和波长等相关，建议使用质量稳定的光源。
• 注意布局：在布局时应尽量避免光耦周围的电磁干扰和其他干扰源。
• 注意使用环境：需要注意光耦的使用环境，尽量避免在有腐蚀性、易燃性或易爆炸性的场所使用。

4. 开关电路设计

说明，由于单独的继电器开关和单独的光耦开关比较简单，知道继电器和光耦的原理就可设计出来，这里不做赘述，下面的开关电路是继电器和光耦共同构成的开关电路（实际上也比较简单）。

4.1 开关电路原理

继电器SDR-C5VDC-SL-A和光耦PC817X2YSZW共同构成的开关电路原理如下：

• 当给继电器的线圈（Coil+和Coil-）通上足够的电压时，线圈内部会产生磁场，使得继电器内部的触点由常闭（NC）转为常开（NO）。
• 光耦PC817X2YSZW的输入端IN可以连接到单片机或其他数字电路输出端口，当IN接收到高电平信号时，光耦内部的红外LED会发射出光线，照射在另一端的光敏三极管上，使得光敏三极管的内部电阻变小，产生一个电流。
• 光敏三极管的输出端可连接到继电器的Coil+端，将这个电流通入继电器的线圈，即可使得继电器的触点转为常开状态，从而实现开关控制。

这种开关电路可以用于数字信号控制高电压/大电流负载，如开关灯、风扇、电机等。

4.2 开关电路实现

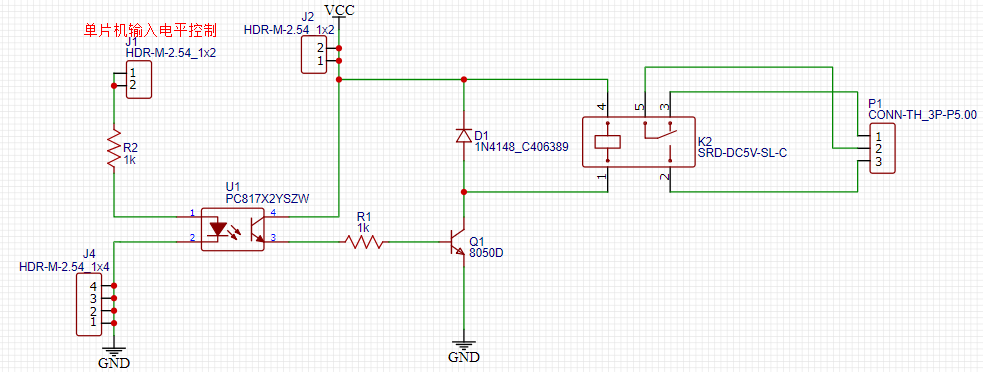

继电器SDR-C5VDC-SL-A和光耦PC817X2YSZW共同构成的开关电路原理图如下：

原理如下：
当单片机输入高电平时，光耦输入端的发光二极管会导通发亮，从而使得光耦输出端的光电接收三极管接收到光信号导通。接着NPN三极管Q1基极会形成高电平使其导通，此时继电器原先5引脚和3引脚之间导通会由于4引脚和1引脚出现电压差而断开变为5引脚和2引脚之间导通。

5. 总结

继电器和光耦是常见的电子元器件，常用于开关电路的设计中。继电器是一种能将小电流转换为大电流的电磁开关，常用于高电压、大电流的开关控制；光耦则是一种利用光电效应将输入信号转换为输出信号的器件，能够实现电气隔离和信号隔离。继电器和光耦可以单独使用，也可以共同构成开关电路。继电器和光耦共同构成的开关电路可以实现电气隔离、信号隔离和高电流、高电压的开关控制。

继电器SDR-C5VDC-SL-A是一款5VDC的继电器，具有小型、高灵敏度、低功耗等特点。它有5个引脚，其中两个引脚是线圈引脚，另外三个引脚是触点引脚。通过控制线圈引脚的电压，可以实现触点的开闭控制。

光耦PC817X2YSZW是一种常见的光耦器件，可以实现输入端与输出端的电气隔离和信号隔离。它有4个引脚，其中两个是输入端引脚，另外两个是输出端引脚。输入端引脚接收输入信号，当输入信号使LED发出光，光被传递到光敏三极管，使输出端引脚输出相应的信号。

继电器SDR-C5VDC-SL-A和光耦PC817X2YSZW共同构成的开关电路可以实现电气隔离、信号隔离和高电流、高电压的开关控制。具体的设计步骤包括选择合适的继电器和光耦器件、根据要求设计线路图和PCB布局、进行电路测试和调试。在使用过程中需要注意保护器件，避免超过其额定电流和电压，同时注意防止电磁干扰等问题。

总之，继电器和光耦的应用广泛，在开关电路的设计中扮演着重要角色。它们各自具有特定的优缺点，因此在实际应用中需要根据具体的要求进行选择和搭配。
