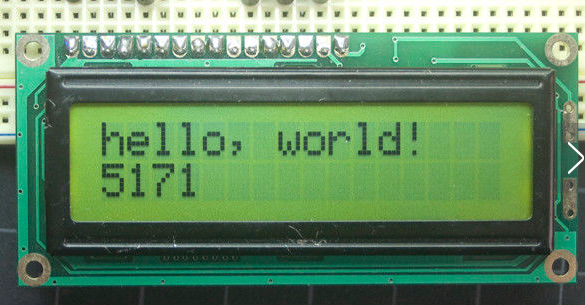

LCD1602引脚功能清单

编号	符号	引脚说明
1	VSS	电源接地
2	VDD	电源正极
3	VL	液晶显示偏压
4	RS	数据命令选择
5	R/W	读/写选择
6	E	使能信号
7	D0	数据
8	D1	数据
9	D2	数据
10	D3	数据
11	D4	数据
12	D5	数据
13	D6	数据
14	D7	数据
15	BLA	背光源正极
16	BLK	背光源负极
