NR-38.901学习之旅

3d信道模拟

NR38.901系列学习记录

新的改变

刚开始接触通信方面的项目，很多书本理论知识的学习不够牢固，例如，大尺度衰落，小尺度落，路径损耗，阴影衰落等等。相信新手们可能和我一样很疑惑吧，接下来记录下我这段时间学习的总结。

涉及信道矩阵的部分术语含义的介绍

大尺度衰落：即由于移动台和基站空间上的距离以及无线电波传播过程中受到建筑物阻挡，主要包含路径损耗和阴影衰落，大尺度一般服从对数正态分布
小尺度衰落：包括由移动台和基站的相对运动造成多普勒频移(多普勒扩展，后面详细介绍)引起的时间选择性衰落和由多径引起的频率选择性衰落，即多普勒频移和多径衰落，小尺度一般服从瑞丽分布和莱斯分布。
路径损耗：是由发射功率的辐射扩散及信道的传输特性造成的。在路径损耗模型中一般认为对于相同的收发距离，路径损耗也相同。
阴影衰落：是发射机和接收机之间的障碍物造成的，这些障碍物通过吸收、反射、散射和绕射等方式衰落信号功率，严重时甚至会阻断信号。
多径衰落：即接收机所接收到的信号是通过不同的直射、反射、折射等路径到达接收机。由于电波通过各个路径的距离不同，因而各条路径中发射波的到达时间、相位都不相同。不同相位的多个信号在接收端叠加，如果同相叠加则会使信号幅度增强，而反相叠加则会削弱信号幅度。这样，接收信号的幅度将会发生急剧变化，就会产生衰落。
多普勒频移：是指当移动台以恒定的速率沿某一方向移动时，由于传播路程差的原因，会造成相位和频率的变化，通常将这种变化称为多普勒频移。它揭示了波的属性在运动中发生变化的规律。

NR 3D信道模型支持

1.支持UMi - street canyon 、UMa 、Indoor-office、Rma四种场景的选择
2.支持两种天线模式：model 1,model 2
3.支持CDL-A~CDL-E选择
4.支持大尺和小尺度衰落
5.支持MIMO
6.支持多链路

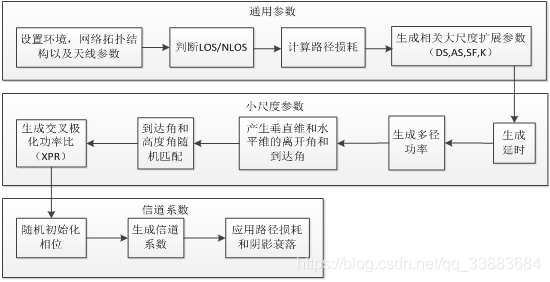

流程理清

步骤1：设置环境，网络布局和天线阵列参数
步骤2：分配传播条件（LOS / NLOS）。
步骤3：计算要建模的每个BS-UT链路的路径损耗。
步骤4：生成大规模参数
步骤5：生成延迟
步骤6：生成簇功率 。
步骤7：为方位角和仰角生成到达角和出发角。
步骤8：在簇内耦合光线的方位角和仰角，。
步骤9：生成交叉功率比。
步骤10：描述初始随机阶段
步骤11：为每个簇n和每个接收器和发射器元件对u，s生成信道系数。
步骤12：将路径损耗和阴影衰落添加到信道系数中。

难点

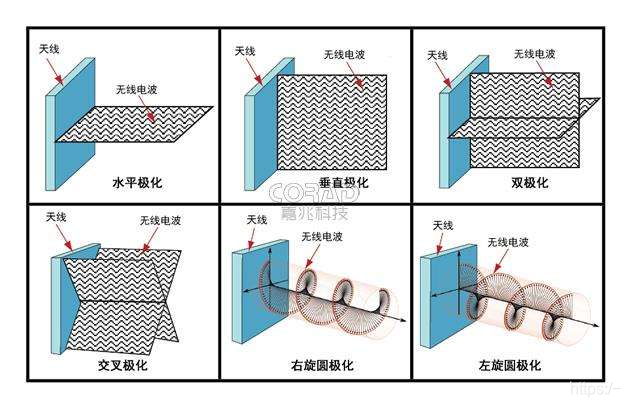

1.天线的数量选取及极化方式
天线的数量选取要体现MIMO的特点，究竟采用何种极化方式
38.901中主要采用了三种几乎方式，线性极化和交叉极化，交出极化采用单极化和双极化方式
2.场值的计算
场值得计算要考虑角度的转化问题，在不同坐标系下都有对角计算方法。参考38.901中计算
3.链路的选择
链路的选择可以采用波束赋形技术，这样可以实现多链路控制，该部分可以参考论文
4.大尺度参数的生成
该部分可以结合以前4G的信道处理
5.小尺度部分可以按协议步骤书写
总结
刚开始接触通信的工程尤其是5G的知识，开始确实有点吃力，但每个硬骨头的啃下必然是磨牙和磨血的，有付出就有收获，这里只介绍了部分的原理性梳理，代码等不便分享，可以私下交流。
