AD7606调试笔记：采集多路不正常，少采集几路就正常

AD7606调试笔记：采集多路不正常，少采集几路就正常了

问题描述：

最近在调试嵌入式比赛的作品，用单片机同时带动两个7606同步采集的过程中，发现采集8+3路信号的时候，后3路数据不对，当采集8+2路时正常。

查错方案：

处理速度不够

当然首先怀疑是速度不够快，我使用的条件是32k采样率，一次采集至多只能花费32us。DEBUG后，发现，实际上只用了约17us，对于32us的要求来说绰绰有余，说是快很多也毫不过分。我电赛时为了克服HAL库的缓慢，能高速得带动7606，专门用IO口模拟SPI驱动的7606。

排除速度问题。

时序不对

选用的是4倍过采样，上升沿读取，也就是转换期间读取。数据手册上描述如下：

于是有疑问了，会不会是我采集的时间太长，在BUSY的高电平持续时间内没有读取完成？当BUSY下降沿到来时，寄存器数据更新了，我此时正在读取，数据自然就出错了。很有可能，开始检验。

锁定时序问题，通过DEBUG查看，前8个通道的数据花费了13.34us，后3路花费了4us左右。

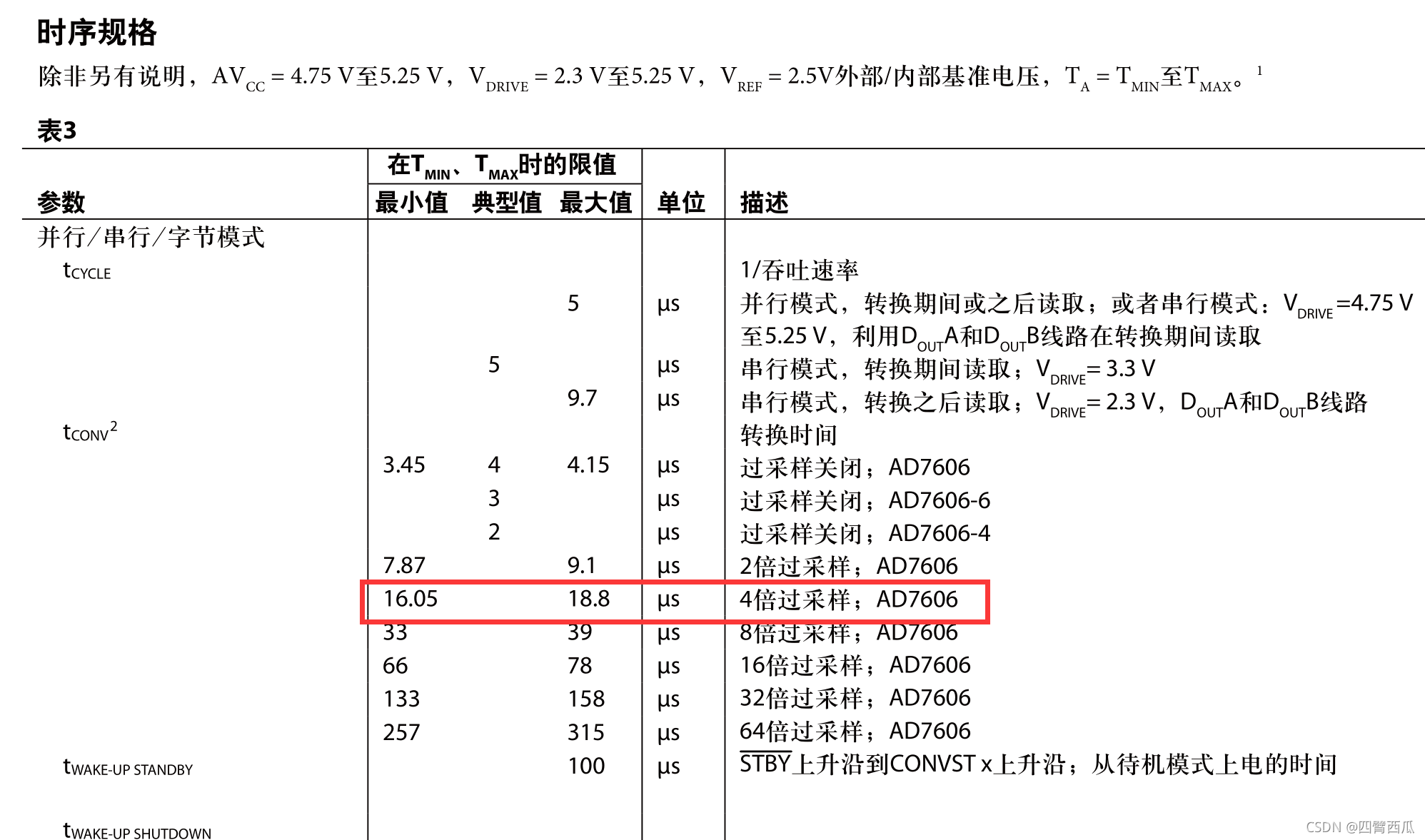

我使用的是4倍过采样率，转换时间，也就是BUSY持续高电平的时间是16-18us。

嗯？！16us，我的采样时间是17us多，正好赶上了BUSY的下降沿。

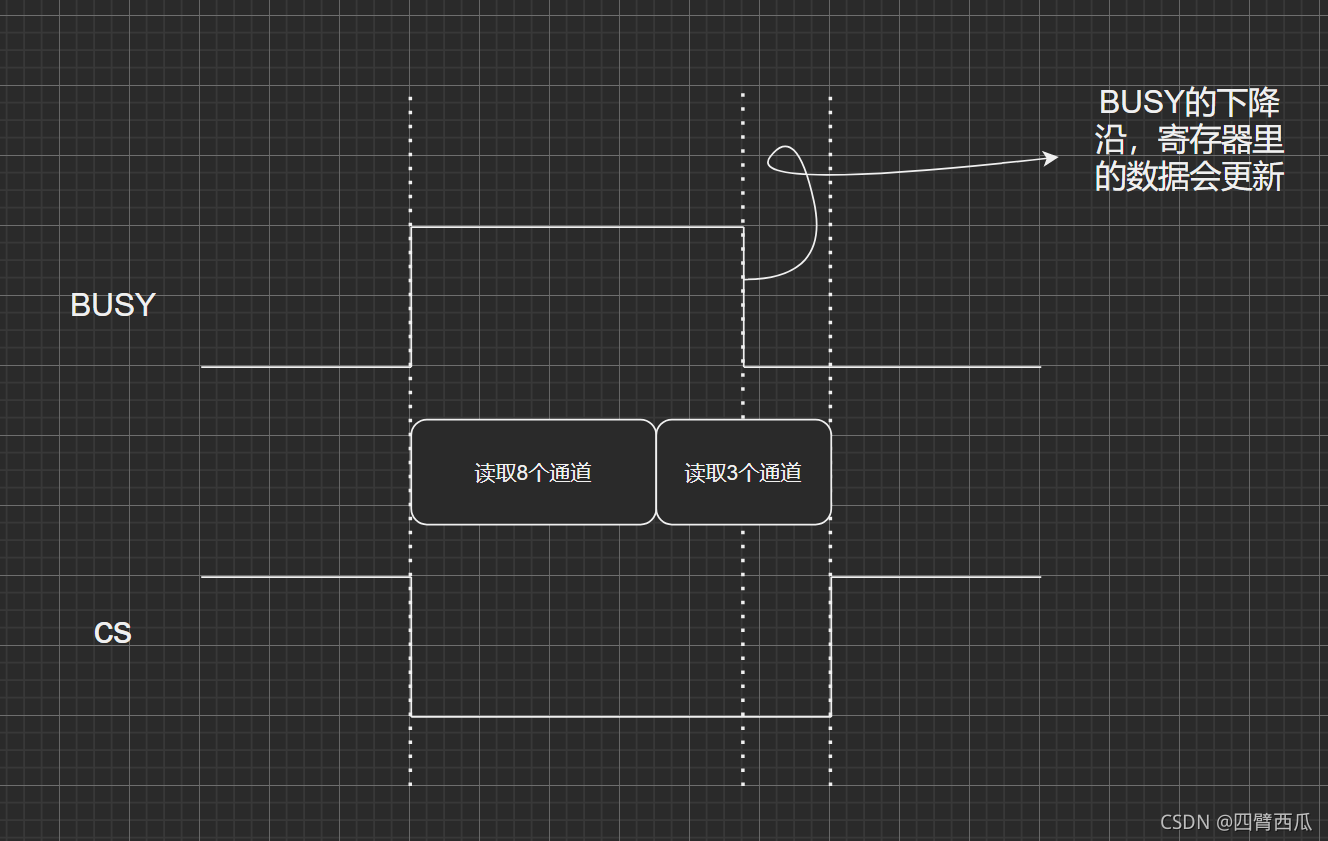

如上是错误的时序。

解决办法

延时

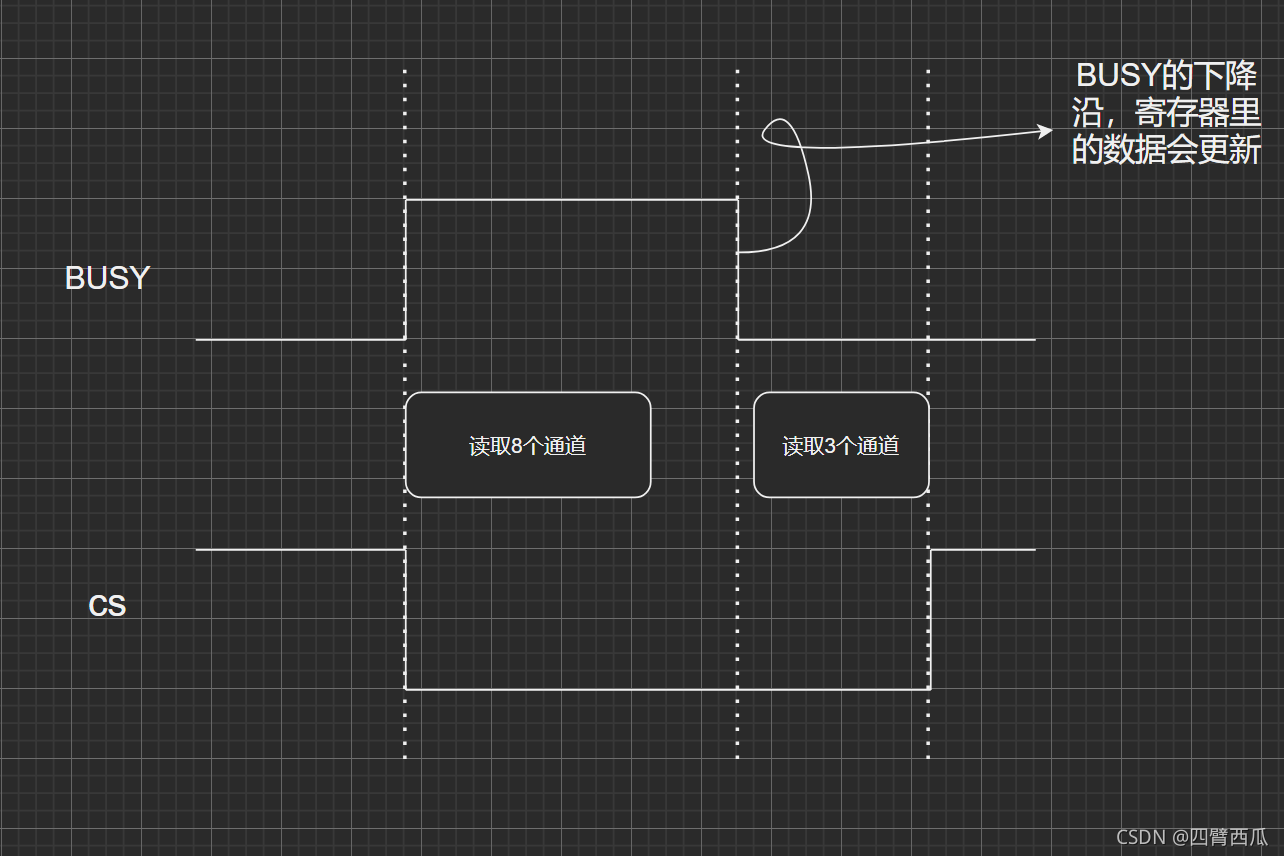

读取3个通道和读取8个通道之间，加入延时。如下图。延时5us就可以了。

这样解决会有一个问题，就是8路数据和3路数据不再是同步的了。这不满足要求呀。

转换完成读取

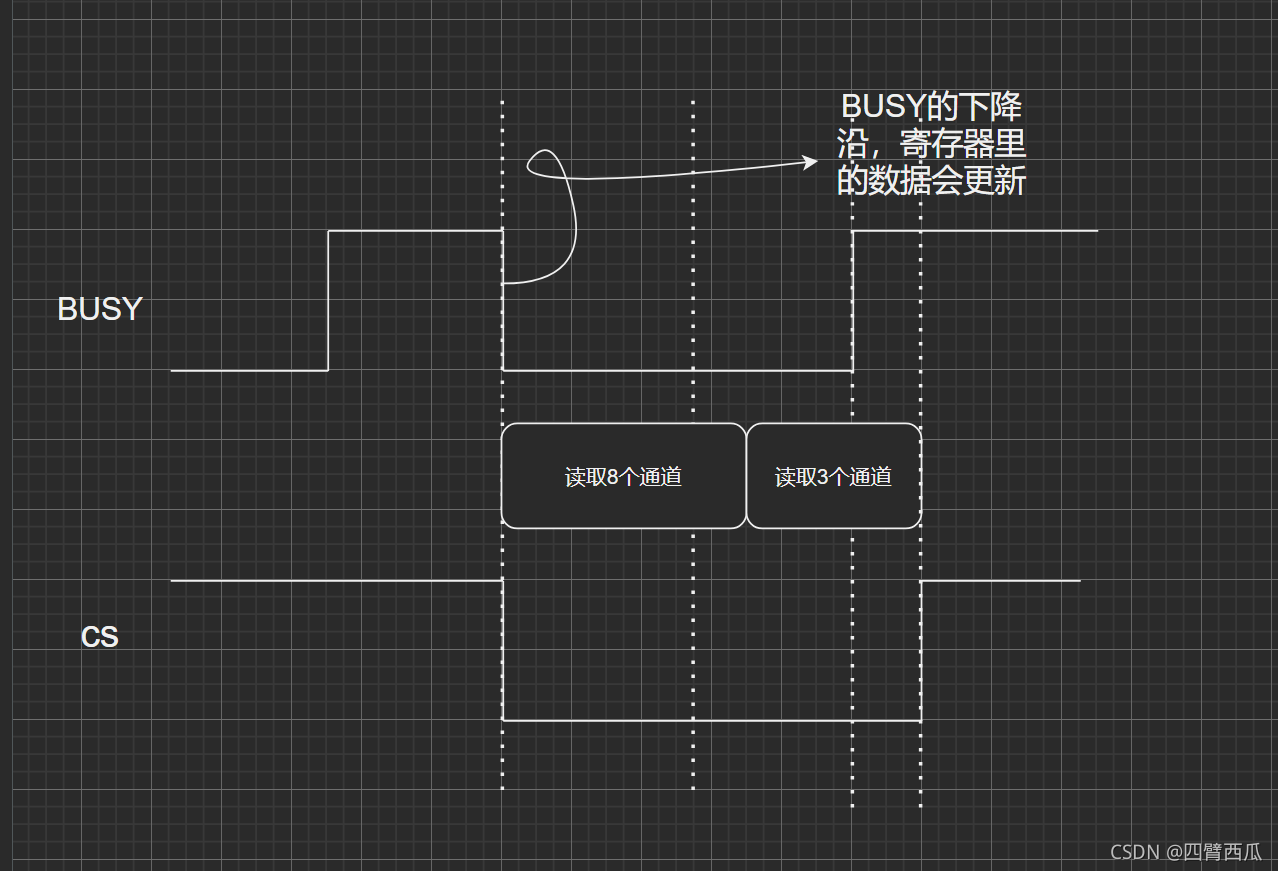

将触发改成BUSY的下降沿触发，这样就改成了转换完成再去读取。

经过测试，数据正确。可是大家一定也注意到了，我在读取后3路时，BUSY又被拉高了，开始新的一轮测量。这样是否会影响呢？根据我测到的数据来看是不影响的。那么他是否会影响呢？

是否影响？

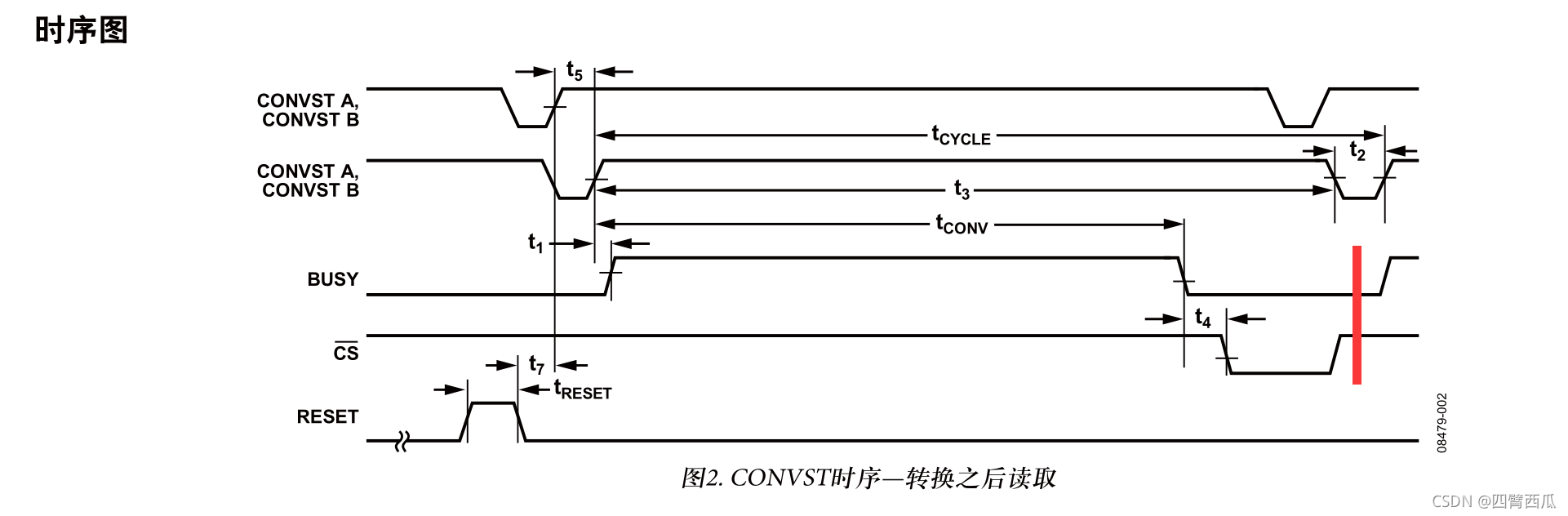

我们观察数据手册上的时序图。BUSY上升沿前，是完成了采集的。但是也没有指明是否可以这样测。不如来做个实验验证验证。

我让我手上的两个7606，去采集16路信号。采集时间如下，用了26.6us。32k采样率下，一个周期31.25us，BUSY高电平16us，低电平约15us，下降沿开始采集，采集了26.6us，明显已经进入了下一个周期的BUSY的高电平。严重超时。

开启采集，观察数据。数据正常！看来采集是可以持续到下一个周期的BUSY高电平。

结论

• 转换完后读取数据：上面的问题，基本上是由于采用了转换期间读取导致的。转换期间读取，只能在BUSY高电平下进行，比如这里的16us，有时间的限制。改用下降沿触发，就可以在一整个周期内读取信号，也就是这里的31.25us。
• 注意时序：叮嘱自己一下。
