声明:我为这个框架写了四篇文章:
第一篇:[iOS]UINavigationController全屏pop之为每个控制器自定义UINavigationBar
第二篇:[iOS]UINavigationController全屏pop之为每个控制器添加底部联动视图
第三篇:[iOS]UINavigationController全屏pop之为控制器添加左滑push
第四篇:[iOS]调和 pop 手势导致 AVPlayer 播放卡顿
![](https://i-blog.csdnimg.cn/blog_migrate/6dd50b03d5ff05ae85664b972b713587.webp?x-image-process=image/format,png)
框架特性
✅ 全屏 pop 手势支持
✅ 全屏 push 到绑定的控制器支持
✅ 为每个控制器定制 UINavigationBar 支持(包括设置颜色和透明度等)
✅ 为每个控制器添加底部联动视图支持
✅ 自定义 pop 手势范围支持(从屏幕最左侧开始计算宽度)
✅ 为单个控制器关闭 pop 手势支持
✅ 为所有控制器关闭 pop 手势支持

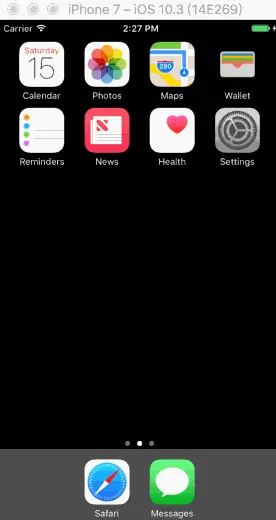

❤️ 当当前控制器使用 AVPlayer 播放视频的时候, 使用自定义的 pop 动画以保证 AVPlayer 流畅播放.
![](https://i-blog.csdnimg.cn/blog_migrate/01254ba733ae8bf4e84e5c8c304cac52.webp?x-image-process=image/format,png)
01.真有这么回事?
做过视频的朋友都知道系统的 pop 手势会导致视频画面卡顿,没做过的朋友都不敢相信,这绝对不是苹果的风格,居然留了这么一个坑。如果碰到这个问题,尝试去网上搜关键词pop 手势 AVPlayer 卡顿
,你搜不到太多有价值的解决方案。
因为我之前写了一个导航控制器的轮子,还写了一个视频播放器的轮子,所以理所当然,我必须趟平这个坑。下面我们花几分钟一起来看一下我是怎么做的。
02.思路分析
pop 手势就是为了在大屏下能获得更好的用户体验设计的。有了 pop 手势,返回的时候不用非要点一下返回按钮,只需优雅的右滑就能返回。但是系统的播放器会和 pop 手势冲突,对于有追求的程序员来说,这样做太影响用户体验了。
如果不做任何处理,系统在执行 pop 动画的时候,视频声音仍然播放正常,但是画面会阻塞会卡顿,等你取消 pop 手势仍然回到当前页面的时候,你会惊喜的发现,系统也知道画面出问题了,所以飞快的向后查找当前需要播放的那帧画面,但是很遗憾,系统也找不到了,所以最后播放的时候,声音和画面对不上,或者画面根本就不更新了,就卡在那里,然后声音一直在播放。
为了应对这个系统的 bug,开发者心里一般是默念一句...(此处略去三个字),然后在 -viewWillDisappear:
里写下一行:
[self.player pause];
可是别人的 APP 都没这个问题啊,你看看腾讯视频、哔哩哔哩、爱奇艺...
为了说明这个问题,我前段时间在公司内部分享上讲了这个事情,这里我简单说一下。如果你自己对比一下这些实现了 pop 手势不导致画面卡顿的 APP,你会发现他们的 pop 动画和系统默认的似乎有些不一样,至于究竟有哪些不一样,请诸君各位自己去自己观察。
有了这样的观察以后,我们的思路似乎变得清晰起来,没错,就是自己实现 pop 手势。
03.动手实现
思路有了,赶紧来验证一下我们的思路吧。
我在 [iOS]UINavigationController全屏pop之为控制器添加左滑push 这篇文章里详细的说了如何实现 push 动画,虽然现在 JPNavigationController 2.0
的具体实现已经全部重新写过了,但是大致思路还是一样的。为了保证内容不重复,我这里就不再讲一遍一样的知识点了,如果你不知道怎么实现,你去看那篇文章就好了。
我们的动画结构仍然是在动画容器上面添加我们当前要 pop 的 view 以及要 pop 到的元素的 view,然后用一个 UIPercentDrivenInteractiveTransition
百分比手势来驱动整个动画过程。按照这个思路实现以后,然后在要 pop 的页面上添加了一个 AVPlayer
播放视频,日了狗了,发现和系统的居然是一样的卡顿。
这样就比较郁闷了,瞬间感觉自己方向错了,有一种柯洁面对 AlphaGo 的赶脚。

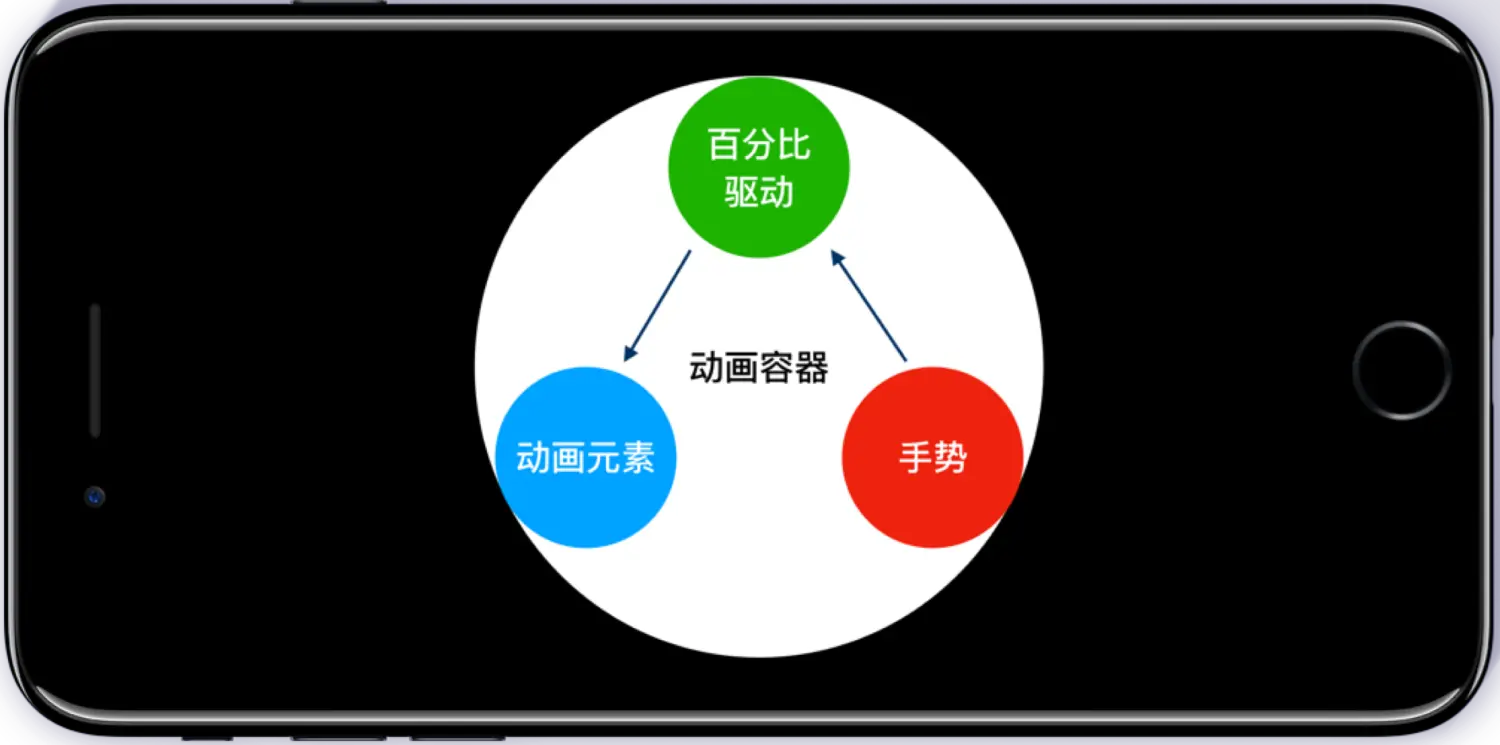

但是从别的 APP 分析得到的启发就是要自己实现这个 pop 动画,这一点肯定没错。仔细想一下,pop 动画整个过程有以下几个部分:
- 手势:自己定义的
UIPanGestureRecognizer
. - 动画元素:自己添加的.
- 百分比驱动:系统的.
- 动画容器:系统的.
![](https://i-blog.csdnimg.cn/blog_migrate/154355c7e8202b70785f4f9e201eefb1.webp?x-image-process=image/format,png)
从上面的分析可以知道,我们只是自己定义了手势
和动画元素
,但是百分比手势驱动
和动画容器
都是系统的,所以问题只有可能出在百分比手势驱动
和动画容器
上面。我想找到问题所在,所以逐个排除。
04.如何实现自己的百分比手势驱动类?
我们先来看 CAMediaTiming
协议下的一个属性
/* Additional offset in active local time. i.e. to convert from parent
* time tp to active local time t: t = (tp - begin) * speed + offset.
* One use of this is to "pause" a layer by setting `speed' to zero and
* `offset' to a suitable value. Defaults to 0. */
@property CFTimeInterval timeOffset;
这里说了动画时间的计算方法 t = (tp - beginTime) * speed + timeOffset
,比方说我们约定一个动画在 0.25 秒内执行完成,系统默认 beginTime = 0,speed = 1 ,timeOffset = 0
,这样处理以后,这个计算式就变成了 t = tp
。当动画开始,tp 开始从 0 增长到 0.25,那么动画执行的进度 t = tp
,也是从 0 增长到 0.25。
这里还有一句 "One use of this is to "pause" a layer by setting speed
to zero and offset
to a suitable value."也就是说可以通过设置 speed = 0
的方式来实现动画的技术性暂停。
@interface CALayer : NSObject <NSCoding, CAMediaTiming>
从 CALayer
的头文件,我们可以看到 CALayer
是遵守了 CAMediaTiming
协议的。所以我们可以写一个 demo 来模仿一下。
#import "ViewController.h"
@interface ViewController ()
@property (nonatomic, weak) IBOutlet UIView *containerView;
@property (nonatomic, weak) IBOutlet UISlider *speedSlider;
@property (nonatomic, weak) IBOutlet UISlider *timeOffsetSlider;
@property (weak, nonatomic) IBOutlet UILabel *speedLabel;
@property (weak, nonatomic) IBOutlet UILabel *timeOffsetLabel;
@property(nonatomic, strong) UIView *animateView;
@end
@implementation ViewController
- (void)viewDidLoad{
[super viewDidLoad];
self.animateView = ({
UIView *view = [UIView new];
view.frame = self.containerView.bounds;
view.backgroundColor = [UIColor redColor];
[self.containerView addSubview:view];
view;
});
}
- (IBAction)updateSliders{
self.speedLabel.text = [NSString stringWithFormat:@"%0.2f", self.speedSlider.value];
self.timeOffsetLabel.text = [NSString stringWithFormat:@"%0.2f", self.timeOffsetSlider.value];
CFTimeInterval timeOffset = self.timeOffsetSlider.value;
self.animateView.layer.timeOffset = timeOffset * 0.25;
}
- (IBAction)play{
CGRect rect = self.animateView.frame;
rect.origin.x = rect.size.width;
[UIView animateWithDuration:0.25 animations:^{
self.animateView.frame = rect;
}];
self.animateView.layer.speed = self.speedSlider.value;
}
@end

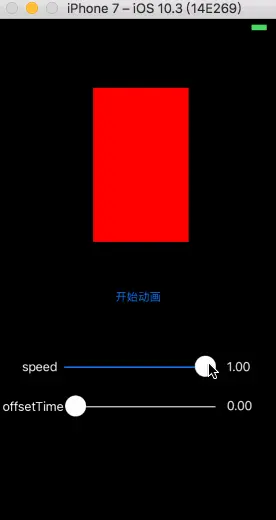

我们先把动画速度 speed 设置为 1,timeOffset 设为 0,很简单的动画,就是一个 x 轴平移,来看下效果。
![](https://i-blog.csdnimg.cn/blog_migrate/67cc6ff72d940fe3beb0c6cb58752af4.webp?x-image-process=image/format,png)
接下来我们把 speed 设置为 0 timeOffset 设为 0,再开始动画。
![](https://i-blog.csdnimg.cn/blog_migrate/e7c26956ab6a8e7cf845ade1059ac955.webp?x-image-process=image/format,png)
没有做动画,对吧?因为我们已经把 speed 设置为 0 了,那么 t = (tp - beginTime) * speed + timeOffset

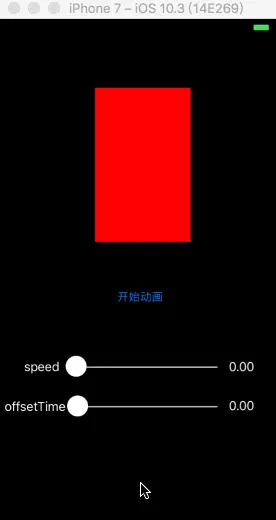

这个方法的结果恒等于 0,所以不会有任何动画。接下来我们移动一下 offsetTime 滑条,更改一下上面公式的 timeOffset
的值,再看一下效果:
![](https://i-blog.csdnimg.cn/blog_migrate/2701b9165c157b815c3b7812c57939e4.webp?x-image-process=image/format,png)
是不是和系统的 pop 手势有点像,这里是用滑条的值(0 到 1)来驱动动画的进度,系统是用手势的位置的百分比来驱动 pop 动画的进度,为此,系统专门抽出一个 UIPercentDrivenInteractiveTransition
来负责这个用手势来驱动动画的功能,叫做百分比手势驱动
。我们了解了这个知识点以后,就可以动手实现一个自己的 PercentDrivenInteractiveTransition
了。但是由于篇幅原因我不带大家实现了,这里只负责授人以渔。如果你感兴趣,想要一探究竟,可以去看一下这篇文章 Interactive Custom Container View Controller Transitions。
我自己实现了这个类,然后把这个类用到我们的 JPNavigationController
项目中来,但是并没有能够解决我们播放视频卡顿的问题。至此 pop 动画四个组成部分,我们排除了三个。
05.凶手真的是动画容器?
虽然没有成功实现我们的目标,但是我们知道了问题可能就出在系统提供的动画容器上,事实上,当我们自己代理系统的 transition 动画的时候,遵守 UIViewControllerContextTransitioning
协议的动画上下文都会有一个 containerView
的属性:
- (void)animateTransition:(id <UIViewControllerContextTransitioning>)transitionContext {
_containerView = [transitionContext containerView];
}
通过断点拦截,我们可以看一下这个 containerView
是个什么东西。
Printing description of self->_containerView:
<UIViewControllerWrapperView: 0x7fc40fe17810; frame = (0 0; 375 667); autoresize = W+H; layer = <CALayer: 0x60800002f6c0>>
系统有一个私有类 UIViewControllerWrapperView
,每个控制器(UIViewController
或者其子类,但是UINavigationController
和 UITabbarController
除外)在渲染到屏幕上的时候都被一个 UIViewControllerWrapperView
包裹。
通过我的测试,我使用 UIView
写了一个进度条,通过更新 frame.size.width
方式,在执行 pop 手势的时候添加定时器来更新这个宽度,进而达到进度条的效果,这里进度条更新没有问题。同样的我把这个进度条的更新放到 AVPlayer
的播放进度回调中,再执行 pop 手势,这个时候进度条就不更新了。
[player addPeriodicTimeObserverForInterval:CMTimeMake(1.0, 10.0) queue:dispatch_get_main_queue() usingBlock:^(CMTime time){
float current = CMTimeGetSeconds(time);
float total = CMTimeGetSeconds(sItem.currentPlayerItem.duration);
if (current && progress) {
progress(current / total);
}
}];
由此我们排除了动画容器的嫌疑,同时引出了凶手的另一个人选 AVPlayer
。
06.万流归宗
从一开始怀疑是动画的过程有问题,到用排除法排除了所有的已知选项,最后一路顺藤摸瓜找到 AVPlayer
,这一切并不容易,而且似乎有一种禅宗的为万流,皆归宗
的感觉。
到现在为止,我们所做的只是把矛头指向 AVPlayer
,但是这个类在系统执行 pop 手势的时候,里面究竟发生了什么,还是未解之谜。
看到这里,诸君各位可能要骂我没找到原因也敢写文章,而且还起了这么一个浮夸的标题。是的,这个骂名我担了,确实没有找到问题所在,但是我的标题也算比较谨慎,我用了一个调和
,并不敢在标题里用解决
这个字眼。而且诸君不要担心,虽然没找出原因,但是我已经找到了一个可实践的应对这个问题的方法。
![](https://i-blog.csdnimg.cn/blog_migrate/2b154f4abaa8a8e567abccb8966de979.webp?x-image-process=image/format,png)

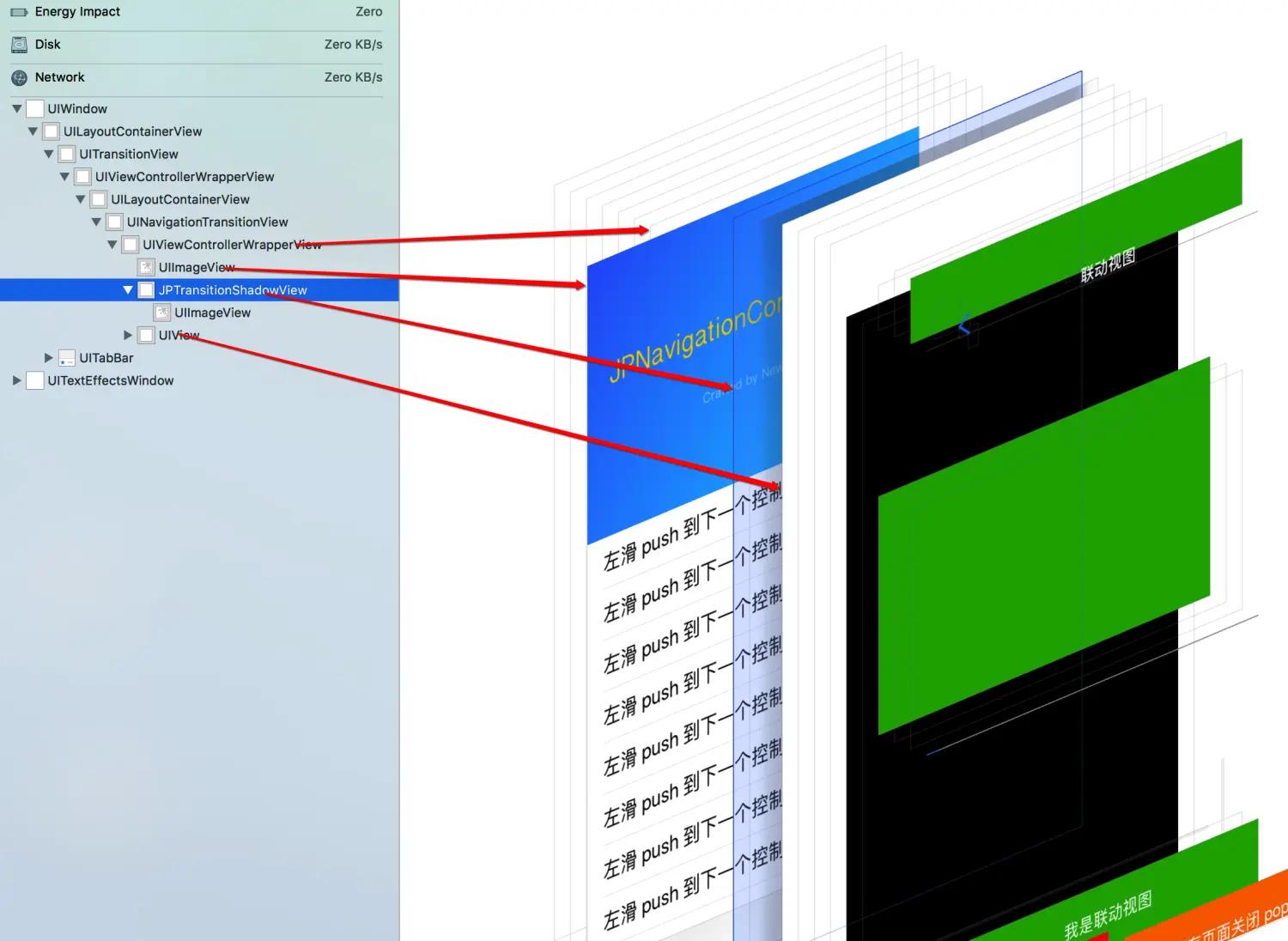

我们来分析一下这个 view 的层次和结构,从 UIViewControllerWrapperView
开始,下面有三个等级相当的 view,依次是 UIImageView
、JPTransitionShadowView
、当前控制的 view。可以看到使用 JPNavigationController
来应对这个有视频播放的控制器的 pop 的时候,我会创建这三层 view 用来做动画。
-
最下面的
UIImageView
里装的是上个界面的截屏。 -
中间的
JPTransitionShadowView
装的是一个模拟系统的阴影图片,事实上系统的动画还会更加细腻,在上一幅 3d 图中你可以找到一个_UIParallaxDimmingView
,顾名思义,这个 view 是用来模拟渐变色的。但是我还没有把这一点做进去。 - 最上面一层是当前控制器的 view。
有了这三层以后,我会用手势来驱动这三层进行动画,以模拟系统的 pop 手势效果。代码太长了,我已经放在 GitHub 上了,这里就不贴了。
07.最后
至此,向诸君交了一份 60 分的考卷,GitHub 地址在这里 JPNavigationController。谢谢大家。
