1.4.1幅频相应与相频相应
幅频相应:就是x轴是频率,y轴是幅度
相频相应:就是x轴是频率,y轴是相位。
1.4.2零相位、相位延迟、群延迟与时域信号的失真关系

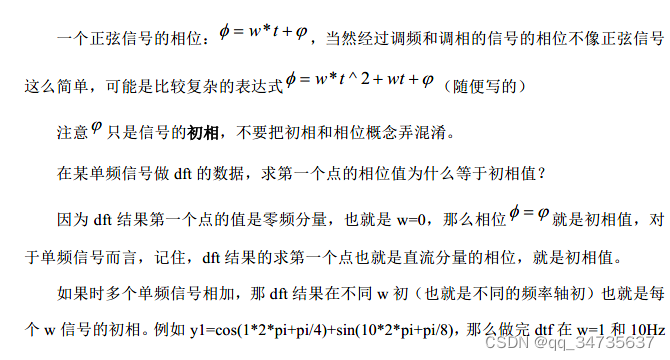

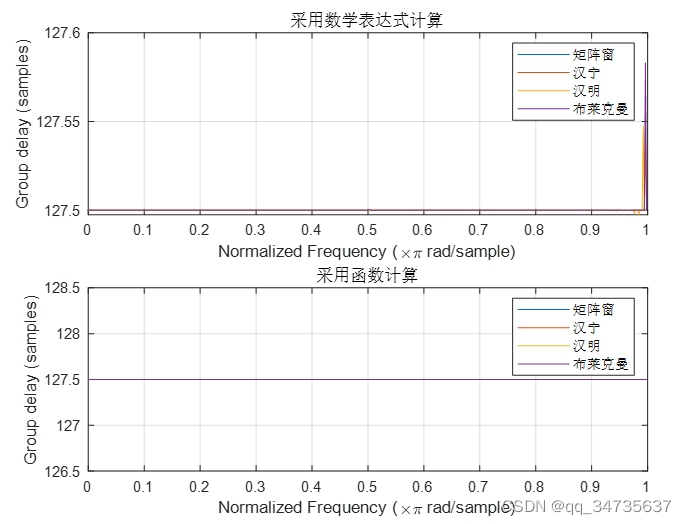

从频域角度来看,计算群延迟为常数即为线性相位。下图分别是4种窗的群延迟,窗长度为256点,窗阶数为255点,纵坐标为群延迟采样点个数为255/2=127.5,那如果窗长度为257点,窗阶数为256点,那么延迟为128个采样点,图1采用数学表达式计算稍微有误差(误差很小,量级为e-17)在某些点不是对称,导致相位不是常数(指定固定长度浮点数据的位数就可以解决),而直接用matlab函数计算,数据是对称的,且相位也是符合的。
计算群延迟函数为grpdelay
1.4.3小结

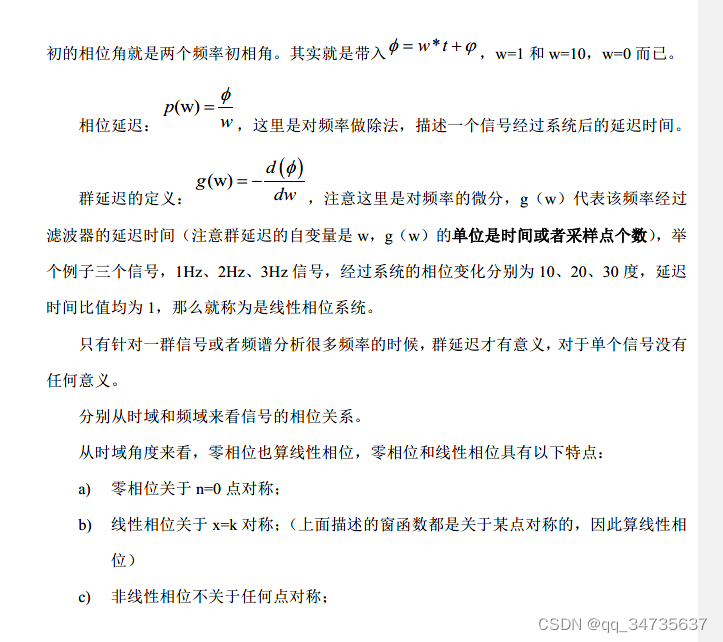

群延迟对信号在时域上的影响:
- 如果系统群延迟为0:信号经过这个系统输出无变化,这个零相位系统是最理想的;
- 如果为常数:输出信号相对输入信号在时域上有个时间延迟,信号不失真;
- 如果为w的函数,输出信号会产生失真现象。
上面可以衍生出全通滤波器、零相位滤波器等概念。
