DASYLab通过RS232读取和解析数据

本文以NI 6009数据采集系统作为硬件设备，DASYLab作为数据采集软件，介绍了DASYLab如何从下位机中读取RS232数据并通过显示模块进行显示的方法。用户可以非常方便地通过RS232转USB，将串口数据在DASYLab上进行解析和显示。

一、开发准备

NI 6009数据采集系统内置电压输出通道，并自带RS232串口，利用RS232转USB连接线即可实现串口数据向PC机数据的传输，所需软硬件设备如下：

• NI 6009数据采集系统

• USB To RS232连接线*1

• Windows系统的PC机*1

• DASYLab数据采集助手软件

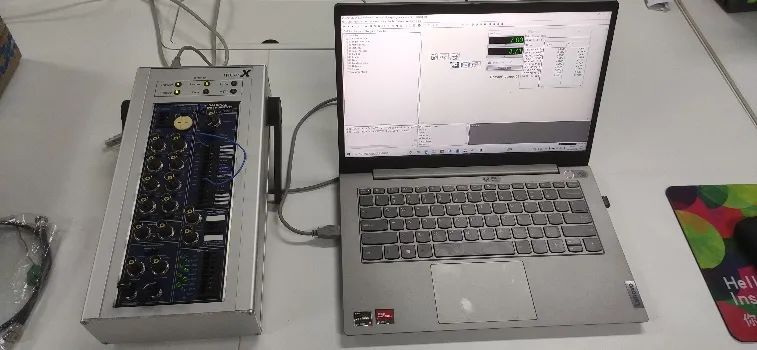

图1 软硬件设备

二、软件开发流程

本采集软件功能为通过控制命令进行RS232数据的读取与显示，整个工作区十分简洁，只需要用到6个高集成度的功能模块即可完成图形编程，如图2所示。

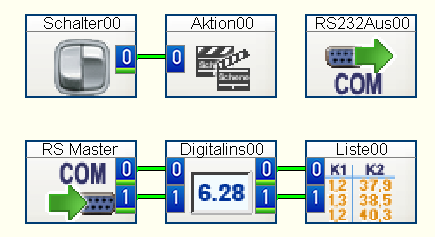

图2 工作区概览

1. 串口信息的基本设置

DASYLab自带RS232输入输出模
