面阵相机靶面详解and镜头选择andFA镜头视野计算

工业相机靶面详解

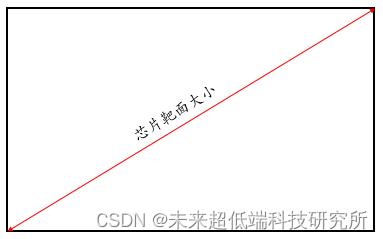

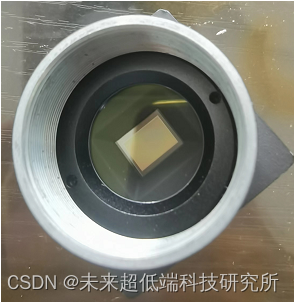

工业相机的靶面也就是相机成像芯片的尺寸，一般描述相机靶面采用英寸来描述，在相机芯片中，1英寸为16mm。

通常说的2/3英寸靶面的相机意思就是，相机芯片对角线的尺寸为2/3英寸，也就是16mm*(2/3)约等于10.67mm

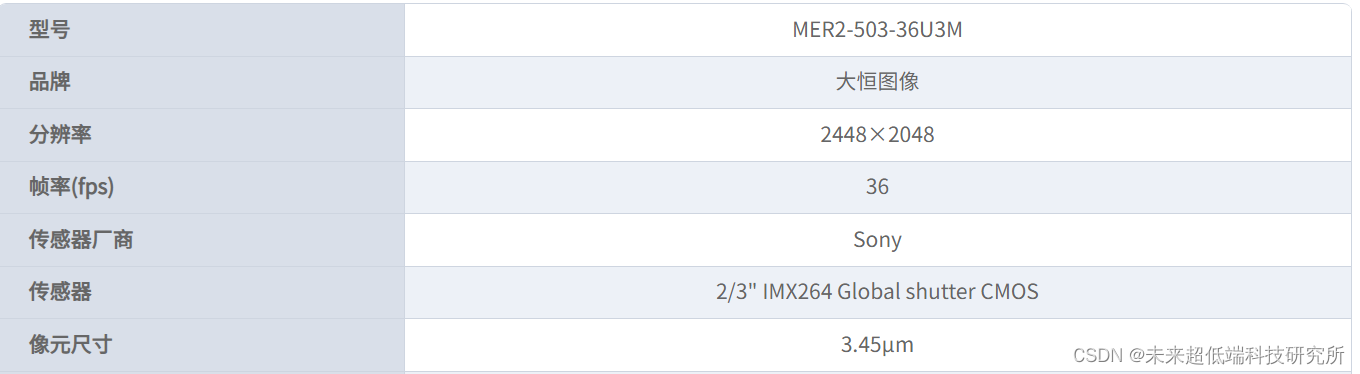

接下来用大恒MER2-503-36U3M工业相机举例

相机的分辨率为2448×2048，代表横向有2448个像元，纵向有2048个像元

相机的分辨率为2448×2048=5013504分辨率（大约500万）

像元尺寸为3.45μ=0.00345mm

因此相机靶面的横向尺寸为2448×0.00345mm，纵向尺寸为2048×0.00345mm

结果为8.4456mm×7.0656mm

根据勾股定理，对角线尺寸为11.01mm

与标准2/3英寸（10.67mm）在偏差范围内，通常在1mm内的偏差均算正常，后面会在镜头选型中提到

工业镜头详解

工业相机与工业镜头是两个独立的部分镜头分为远心和FA镜头，根据不同的拍摄场景选择不同的镜头

1.如何选择一套匹配的相机镜头？

---

①首先相机镜头的接口保持一致，确保相机与镜头可以安装在一起！

通常的接口类型有以下几种

接口类型	法兰后截距（mm）	卡口环直径（mm）
C	17.526	1(inch)
CS	12.5	1(inch)
M42	12	42
F	46.5	47

除此之外还有M58、M72等适应大靶面的接口类型，还有施耐德镜头的 V 接口。

购买时，C口、 CS口、F口确认相机和镜头一致即可，在购买其他类型时注意相机后截距，联系镜头厂商可以协助调整。

---

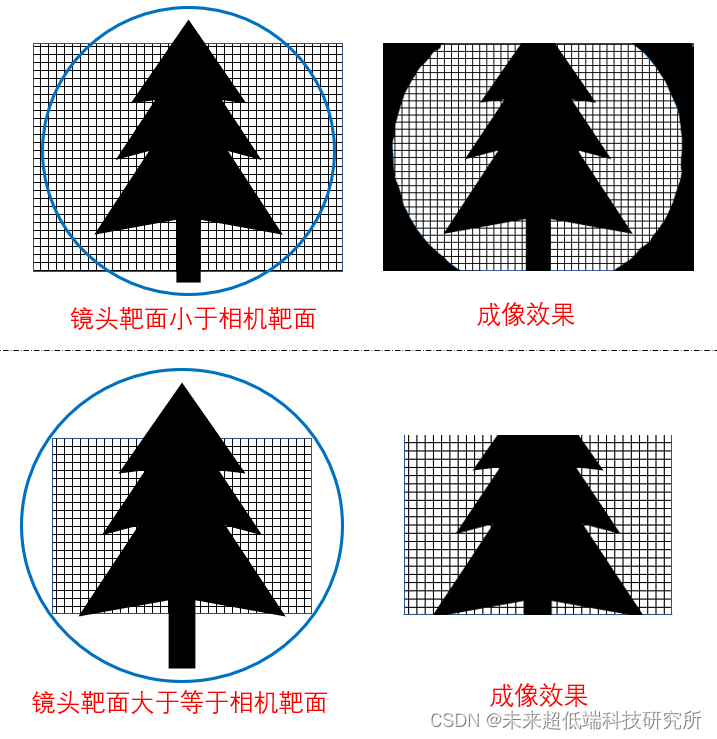

②镜头的靶面必须比相机的靶面大！

当镜头的靶面小于相机的靶面时，采集到的图像边缘处会有暗角出现！！

---

③常见的镜头靶面尺寸：

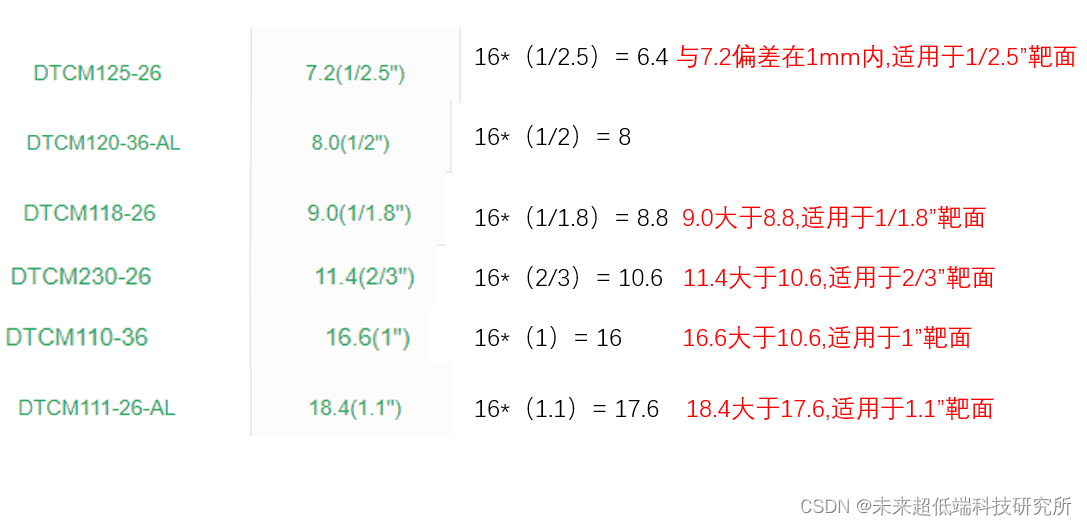

以视清的远心镜头为例

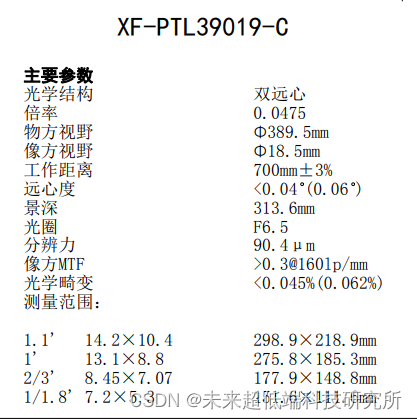

以灿锐远心镜头为例：

可以看到这个镜头的像方视野是18.5mm，也就是镜头靶面是18.5mm，因此支持16*1.1 = 17.6mm靶面的相机；

可以在官方资料中看到，大靶面的镜头支持小靶面的相机，进行等比例换算即可得到成像视野

---

④FA镜头的焦距：

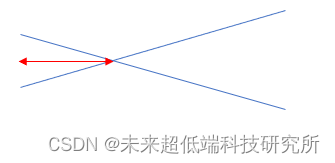

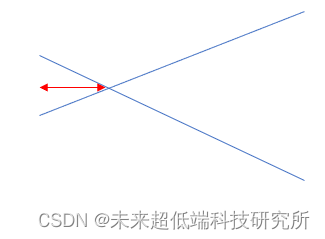

镜头的焦距指的是镜头镜片到光路聚焦的位置

1.工业镜头一般为定焦镜头，不要去找可以变焦的FA镜头！！

需要变焦直接找监控镜头！！！

2.FA工业镜头有对焦镜头！注意把对焦和变焦区分开！！

大恒标准的FA镜头的焦距有6mm、8mm、12mm、16mm、25mm、35mm、50mm、75mm这几种

Kowa 镜头最小有3.5mm的镜头，日本品牌

长步道 有电动对焦镜头，通过串口通讯进行控制，湖南国产

在同样的距离下，焦距越大，视野越小

---

⑤使用FA镜头如何计算拍摄视野？

在镜头和相机匹配的情况下（镜头靶面大于相机靶面，接口匹配的情况下)

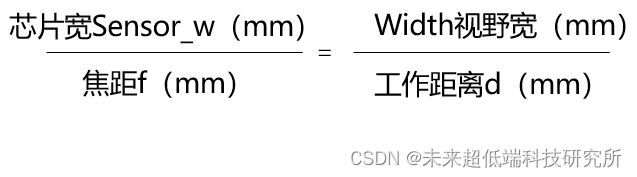

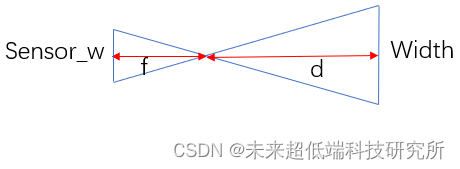

利用相似三角形原理可以得到：


通过比例运算进行视野计算

拍摄精度

当需要进行视觉检测时，如何却定检测精度呢？

当视野计算出来后，用视野尺寸/像素数量，即可确定单个像素代表的尺寸，硬件达到的精度就确定了

例如：

计算出横向视野Width为200mm，相机横向分辨率为2448个像素，可以确定拍摄精度为200/2448 = 0.081mm/像素

通常误差根据拍摄效果决定，一般取3-5个像素

emmm…线阵相机，景深，光圈，远心镜头选择及视野计算，写不下了，有留言的话后面再说吧
