本文详细介绍了DarkNet53在YOLOv3目标检测中的作用，包括其网络结构、残差块的设计及其在模型框架中的应用。文章还比较了DarkNet53与DarkNet19和ResNet的性能，强调了YOLOv3在速度和准确性方面的优势。

摘要由CSDN通过智能技术生成

引言

Joseph Redmon在2018年YOLOv3论文《YOLOv3: An Incremental Improvement》提出了DarkNet53框架，作为YOLOv3目标检测算法的主干网络（backbone），顾名思义有53层网络层数，深化、丰富了神经网络模型，具有较强特征提取能力。

可参见机器视觉笔记3——卷积残差及代码实现文章中相关论述。

一、DarkNet53概述

DarkNet53深度卷积神经网络由卷积层、池化层和残差块组成，设计灵感来源于ResNet和初代DarkNet网络，包括53个卷积层和5个池化层组成。

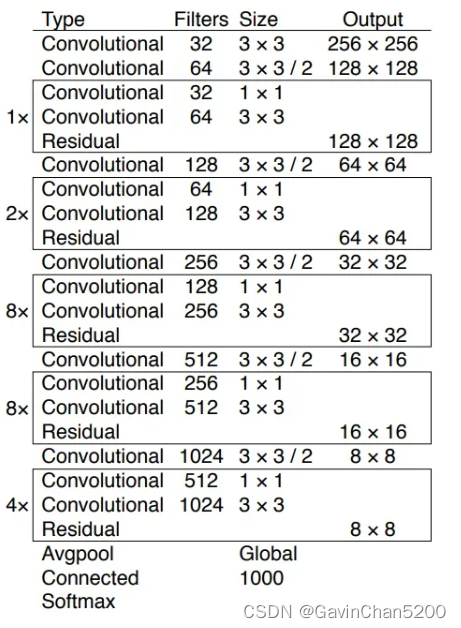

DarkNet53网络结构图如下。

二、模型框架详细解析

从DarkNet53模型网络框架图中可以看出，对于输入图像(1, 3, 416, 416)（批次1张图像，每张图像3个通道，像素大小416x416 ），先进行卷积conv1（3，32，3，1，1）（注：输入为RGB三通道图片，输出32通道，卷积核为3x3，步幅为1，填充为1），得到具有32个通道的特征图。再进行卷积conv2 = Conv(32, 64, 3, 2, 1)，输出64通道特征图。

再进行conv3_4 = ConvResidual(64)残差块计算，在残差块中先采用“c = c_in // 2 ”对输入特征图通道数减半，可以在降低模型计算的复杂度的同时尽可能地保留输入的主要特征；接着残差块采用1×1 卷积降低输入通道的维度，然后1×1 卷积对降维度后的特征图进行特征提取；最终，通过残差连接将提取到的特征与原始输入特征相加，从而保持特征图的维度不变。

代码实现类的定义如下：

class Conv(nn.Module):
	def __init__(self, c_in, c_out, k, s, p, bias=True):
		"""
		自定义一个卷积块，一次性完成卷积+归一化+激活，这在类似于像DarkNet53这样的深层网络编码上可以节省很多代码
		:param c_in: in_channels
		:param c_out: out_channels
		:param k: kernel_size
		:param s:  stride
		:param p: padding
		:param bias: …
		"""
		super(Conv, self).__init__()
		self.conv = nn.Sequential(
			nn.Conv2d(c_in, c_out, k, s, p, bias=bias),
			nn.BatchNorm2d(c_out),
			nn.LeakyReLU(0.1),
		)

	def forward(self, entry):
		return self.conv(entry)

class ConvResidual(nn.Module):
	def __init__(self, c_in):		# converlution * 2 + residual
		"""
		自定义残差单元，只需给出通道数，该单元完成两次卷积，并进行加残差后返回相同维度的特征图
		:param c_in: 通道数
		"""
		c = c_in // 2
		super(ConvResidual, self).__init__()
		# 采用 1*1 + 3*3 的形式加深网络深度，加强特征抽象
		self.conv = nn.Sequential(
			Conv(c_in, c, 1, 1, 0),		 # kernel_size = 1进行降通道
			Conv(c, c_in, 3, 1, 1),		 # 再用kernel_size = 3把通道升回去
		)

	def forward(self, entry):
		return entry + self.conv(entry)	 # 加残差，既保留原始信息，又融入了提取到的特征

上述代码中先定义了class Conv(nn.Module)，在残差块class ConvResidual(nn.Module)类中调用卷积函数。由于Conv(c_in, c, 1, 1, 0)和Conv(c, c_in, 3, 1, 1)完成了先减少通道数再恢复原来的通道数，所以残差块处理保证输出特征图与输入特征图的尺寸保持不变。

接着进行第5次卷积conv5 = Conv(64, 128, 3, 2, 1)，输入为上述残差块输出的64通道特征图，conv5卷积处理后输出128通道的特征图。

然后又是残差块的计算，“2×ConvResidual（）”表明在该过程中进行了两次的残差块运算，并且第一次残差块输出的特征图作为第二次残差块运算的输入。conv6_9 = nn.Sequential( ConvResidual(128),ConvResidual(128))，采用nn.Sequential函数顺序包括系列神经网络顺序运行ConvResidual(128)，输入为conv5输出的128通道特征图，输出128通道特征图。可知，残差块运算对特征图像的通道数没有影响，旨在对特征图进行特征提取和特征融合。

如图所示，后续操作类似，依次进行：

conv10 = Conv(128, 256, 3, 2, 1)、conv11_26=8×ConvResidual（256）、conv27 = Conv(256, 512, 3, 2, 1)、conv28_43=8×ConvResidual（512）、conv44 = Conv(512, 1024, 3, 2, 1)、conv45_52=4×ConvResidual（1024）。

上述便是6个单独的卷积层和23个Residual()，共计52层卷积，还有最后一层是在YOLOv3中

在前52层特征提取基础上进行预测值，在这个模型为最后一个Residual()模块输出，即残差块中forward(self, entry)函数return。共计53层，这便是DarkNet53由来。

这里DarkNet53模型框架输出conv45_52、conv28_43和conv11_26三个特征图用于检测不同尺度地目标，通过后续的处理解码来预测目标位置和类别信息。在解码的过程，主要是将特征图与预定义的锚框（anchor boxes）进行匹配，并使用目标检测算法（如非极大值抑制）来筛选和优化检测结果。最终的输出结果通常是检测到的目标的位置坐标、类别预测以及置信度得分。

匹配过程分两步：

锚框生成（Anchor Box Generation）：在特征图的每个位置生成一组锚框。这些锚框通常由多个尺寸和比例的框组成，以覆盖不同尺度和宽高比的目标。对于每个特征图上的位置，生成的锚框通常覆盖了整个图像。
锚框匹配（Anchor Box Matching）：将生成的锚框与真实目标框进行匹配，以确定每个锚框应该负责检测图像中的哪些目标。匹配通常基于锚框与真实目标框之间的重叠程度（如IoU），如果一个锚框与某个目标框的重叠超过了一定阈值，则将该锚框标记为正样本；如果没有与任何目标框重叠或者与目标框重叠不足，则将其标记为负样本。

在YOLOv3中，conv45_52、conv28_43和conv11_26分别代表了不同分辨率级别下的特征图。例如，conv45_52是一个尺度较大的特征图，适合检测较大尺寸的目标；而conv11_26是一个尺度较小的特征图，适合检测较小尺寸的目标。因此，通过在不同分辨率级别下使用不同尺寸的锚框，并将它们与真实目标框进行匹配，模型可以更好地学习和检测不同尺寸的目标。

三、YOLOv3论文初窥

首先看一下Abstract，

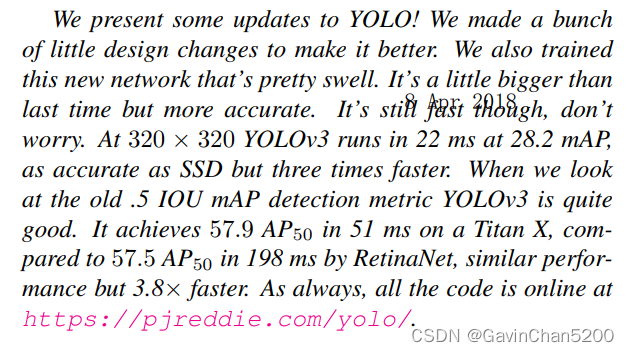

摘要是论文的核心，这里主要意思就是Joseph Redmon对YOLO算法进行了一些更新，版本稍微大一些、但更加准确。表现在在320×320的分辨率下，YOLOv3的运行时间为22毫秒，mAP为28.2，与SSD一样准确，但速度快三倍。当我们查看旧的0.5 IOU mAP检测度量时，YOLOv3表现得相当不错。在Titan X上，它在51毫秒内达到了57.9的AP50，而RetinaNet在198毫秒内达到了57.5的AP50，性能相似但快3.8倍。并且所有的代码都是开源的。

相比较YOLOv2的DarkNet19升级到了DarkNet53，加深了网络的层数，并且创新性的引入了ResNet中残差块方法，给出了各网络精度性能对比图。

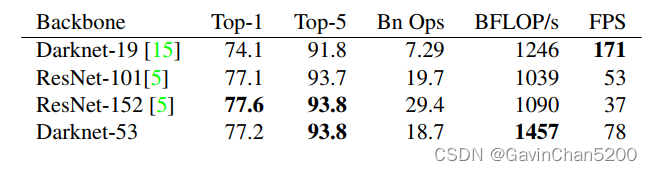

从准确度、十亿次操作、每秒十亿次浮点运算和各种网络的FPS，列举出了backbone的对比。得出“This new network is much more powerful than Darknet-19 but still more efficient than ResNet-101 or ResNet-152.”这样一个结论。

其中，Darknet-53处理速度每秒78张图，比Darknet-19慢不少，但是比同精度的ResNet快很多，Yolov3依然保持了高性能。也就是能够达到速度保持的前提下，又快又准。

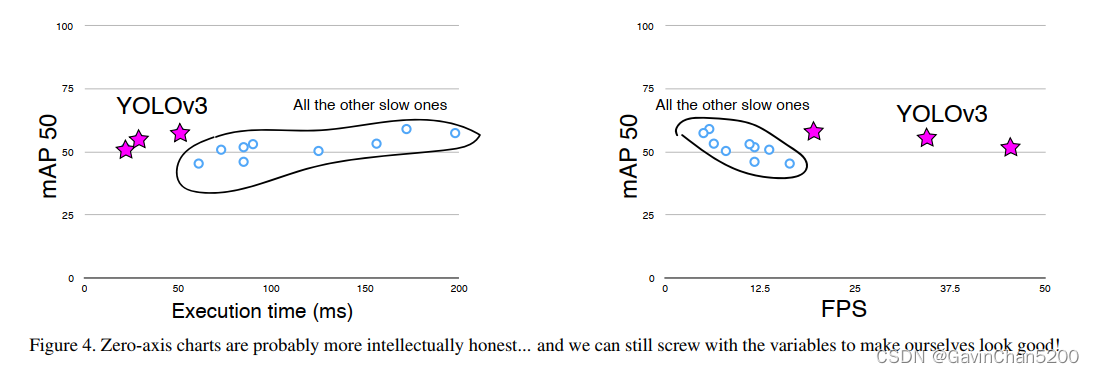

并且饶有兴趣地给出个执行时间、FPS对比图夸夸YOLOv3。具体详细解释等笔者详细研究再拓展。

四、代码实现

这里采用输入随机数据（1，3，416，416），经过Darknet53模型处理后，反馈conv45_52、conv28_43和conv11_26三个特征图形的shapes。

import torch
from torch import nn

class Conv(nn.Module):
	def __init__(self, c_in, c_out, k, s, p, bias=True):
		"""
		自定义一个卷积块，一次性完成卷积+归一化+激活，这在类似于像DarkNet53这样的深层网络编码上可以节省很多代码
		:param c_in: in_channels
		:param c_out: out_channels
		:param k: kernel_size
		:param s:  stride
		:param p: padding
		:param bias: …
		"""
		super(Conv, self).__init__()
		self.conv = nn.Sequential(
			nn.Conv2d(c_in, c_out, k, s, p, bias=bias),
			nn.BatchNorm2d(c_out),
			nn.LeakyReLU(0.1),
		)

	def forward(self, entry):
		return self.conv(entry)

class ConvResidual(nn.Module):
	def __init__(self, c_in):		# converlution * 2 + residual
		"""
		自定义残差单元，只需给出通道数，该单元完成两次卷积，并进行加残差后返回相同维度的特征图
		:param c_in: 通道数
		"""
		c = c_in // 2
		super(ConvResidual, self).__init__()
		# 采用 1*1 + 3*3 的形式加深网络深度，加强特征抽象
		self.conv = nn.Sequential(
			Conv(c_in, c, 1, 1, 0),		 # kernel_size = 1进行降通道
			Conv(c, c_in, 3, 1, 1),		 # 再用kernel_size = 3把通道升回去
		)

	def forward(self, entry):
		return entry + self.conv(entry)	 # 加残差，既保留原始信息，又融入了提取到的特征


class Darknet53(nn.Module):
	def __init__(self):
		super(Darknet53, self).__init__()
		self.conv1 = Conv(3, 32, 3, 1, 1)			# 一个卷积块 = 1层卷积
		self.conv2 = Conv(32, 64, 3, 2, 1)
		self.conv3_4 = ConvResidual(64)				# 一个残差块 = 2层卷积
		self.conv5 = Conv(64, 128, 3, 2, 1)
		self.conv6_9 = nn.Sequential(				# = 4层卷积
			ConvResidual(128),
			ConvResidual(128),
		)
		self.conv10 = Conv(128, 256, 3, 2, 1)
		self.conv11_26 = nn.Sequential(				# = 16层卷积
			ConvResidual(256),
			ConvResidual(256),
			ConvResidual(256),
			ConvResidual(256),
			ConvResidual(256),
			ConvResidual(256),
			ConvResidual(256),
			ConvResidual(256),
		)
		self.conv27 = Conv(256, 512, 3, 2, 1)
		self.conv28_43 = nn.Sequential(				# = 16层卷积
			ConvResidual(512),
			ConvResidual(512),
			ConvResidual(512),
			ConvResidual(512),
			ConvResidual(512),
			ConvResidual(512),
			ConvResidual(512),
			ConvResidual(512),
		)
		self.conv44 = Conv(512, 1024, 3, 2, 1)
		self.conv45_52 = nn.Sequential(				# = 8层卷积
			ConvResidual(1024),
			ConvResidual(1024),
			ConvResidual(1024),
			ConvResidual(1024),
		)

	def forward(self, entry):
		conv1 = self.conv1(entry)
		conv2 = self.conv2(conv1)
		conv3_4 = self.conv3_4(conv2)
		conv5 = self.conv5(conv3_4)
		conv6_9 = self.conv6_9(conv5)
		conv10 = self.conv10(conv6_9)
		conv11_26 = self.conv11_26(conv10)
		conv27 = self.conv27(conv11_26)
		conv28_43 = self.conv28_43(conv27)
		conv44 = self.conv44(conv28_43)
		conv45_52 = self.conv45_52(conv44)
		return conv45_52, conv28_43, conv11_26		# YOLOv3用，所以输出了3次特征

class Darknet53(nn.Module):
    def __init__(self):
        super(Darknet53, self).__init__()
        self.conv1 = Conv(3, 32, 3, 1, 1)       # 一个卷积块 = 1层卷积
        self.conv2 = Conv(32, 64, 3, 2, 1)
        self.conv3_4 = ConvResidual(64)         # 一个残差块 = 2层卷积
        self.conv5 = Conv(64, 128, 3, 2, 1)
        self.conv6_9 = nn.Sequential(           # = 4层卷积
            ConvResidual(128),
            ConvResidual(128),
        )
        self.conv10 = Conv(128, 256, 3, 2, 1)
        self.conv11_26_2 = nn.Sequential(*[ConvResidual(256) for i in range(8)])    # = 16层卷积
        self.conv27 = Conv(256, 512, 3, 2, 1)
        self.conv28_43_2 = nn.Sequential(*[ConvResidual(512) for i in range(8)])    # = 16层卷积
        self.conv44 = Conv(512, 1024, 3, 2, 1)
        self.conv45_52_2 = nn.Sequential(*[ConvResidual(1024) for i in range(4)])   # = 8层卷积

    def forward(self, entry):
        conv1 = self.conv1(entry)
        conv2 = self.conv2(conv1)
        conv3_4 = self.conv3_4(conv2)
        conv5 = self.conv5(conv3_4)
        conv6_9 = self.conv6_9(conv5)
        conv10 = self.conv10(conv6_9)
        conv11_26 = self.conv11_26_2(conv10)
        conv27 = self.conv27(conv11_26)
        conv28_43 = self.conv28_43_2(conv27)
        conv44 = self.conv44(conv28_43)
        conv45_52 = self.conv45_52_2(conv44)
        return conv45_52, conv28_43, conv11_26  # YOLOv3用，所以输出了3次特征

# 示例输入
input_tensor = torch.randn(1, 3, 416, 416)

# 实例化模型
model = Darknet53()

# 模型推断
out3, out4, out5 = model(input_tensor)
print("Output shapes:\n{}\n{}\n{}".format(out3.shape, out4.shape, out5.shape))

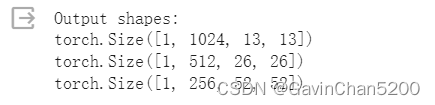

运行代码后结果如下：
