TLV62569DBVR 高效同步降压转换器 5V转3V3 2A

已于 2023-07-18 10:51:12 修改
阅读量3.5k 收藏 32
点赞数 5
文章标签： 嵌入式硬件 物联网 硬件工程
于 2023-02-16 14:16:11 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_35658046/article/details/129059381
版权

文章中若有错误，请在评论区留言，谢谢大家

目录

设计目标

5V转3.3V
有过热保护
输出过流保护
ESD静电保护

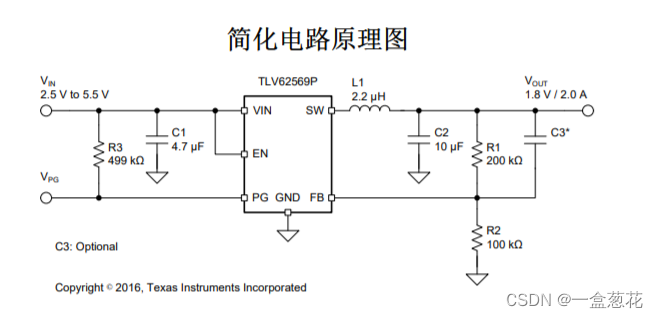

（官方给出的是转换成1.8V的原理图）
但是这个是1.8V

电源芯片介绍

TLV62569 器件是一款同步降压 DC-DC 转换器，该器件集成的开关能够提供高达 2A 的输出电流。

下面是其中的一些参数：

  • 1.5MHz 典型开关频率
  • 过流保护
  • 内部软启动
  • 热关断保护
  • 输入电压范围：2.5V 至 5.5V
  • 可调输出电压：0.6V 至 VIN

根据官方手册设计原理图

在这里插入图片描述

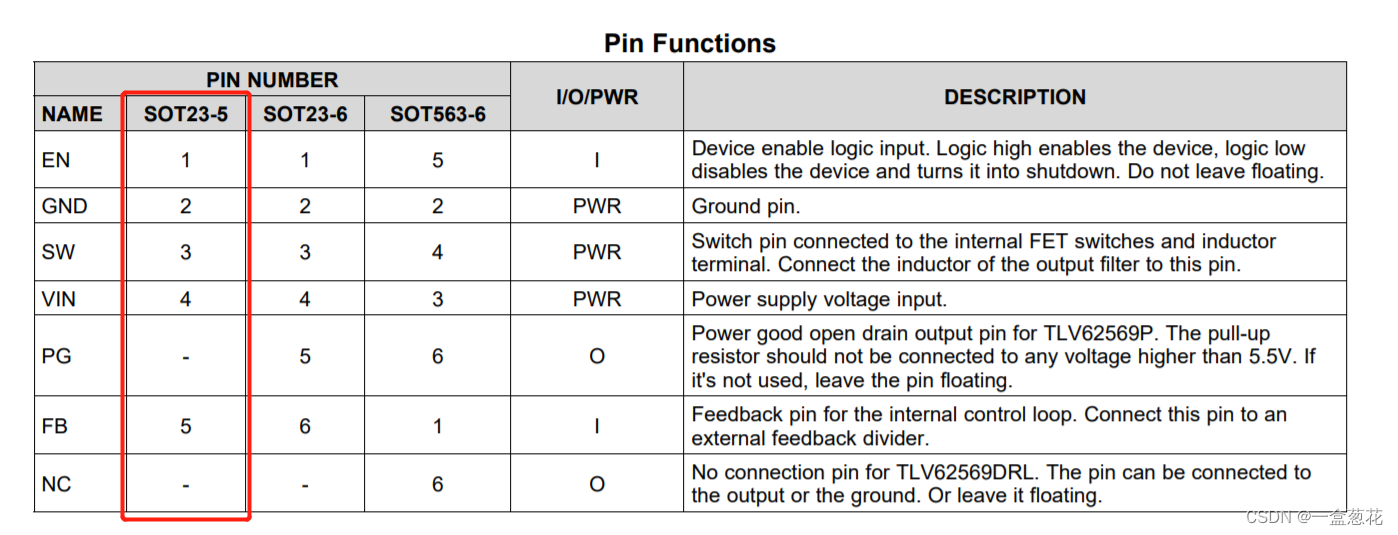

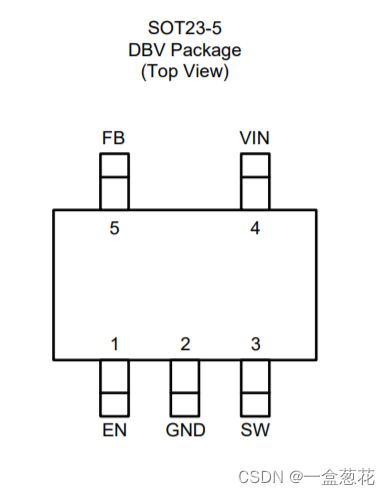

我选的是SOT23-5封装
在这里插入图片描述

EN引脚

器件启用逻辑输入。高电平打开，低电平关闭，并使其进入关机状态。此引脚不能处于浮动状态。

GND引脚

我们接地就好。

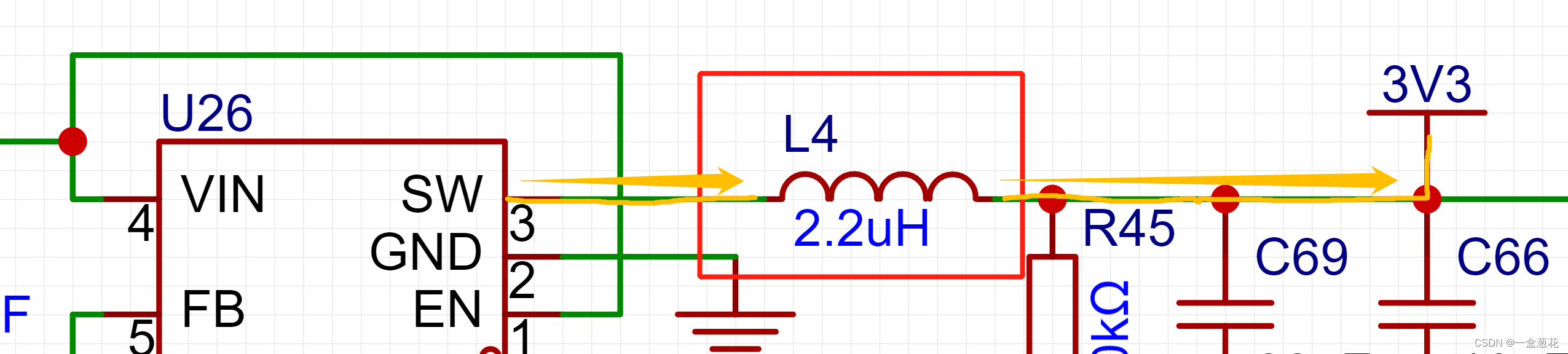

SW引脚

开关引脚连接到内部FET开关和电感。我们将电感连接到该引脚。
这里我选择了和官方手册一样的2.2uH的电感、
在这里插入图片描述

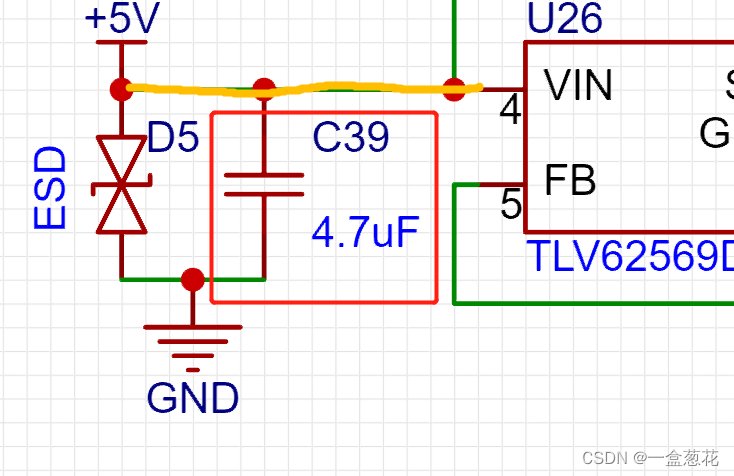

VIN引脚

要注意引脚的输入电压 2.5V-5.5V
在这里插入图片描述
因为我还要防静电，所以会加入一个防静电器件
根据官方手册，加一个4.7uf的电容接地
在这里插入图片描述

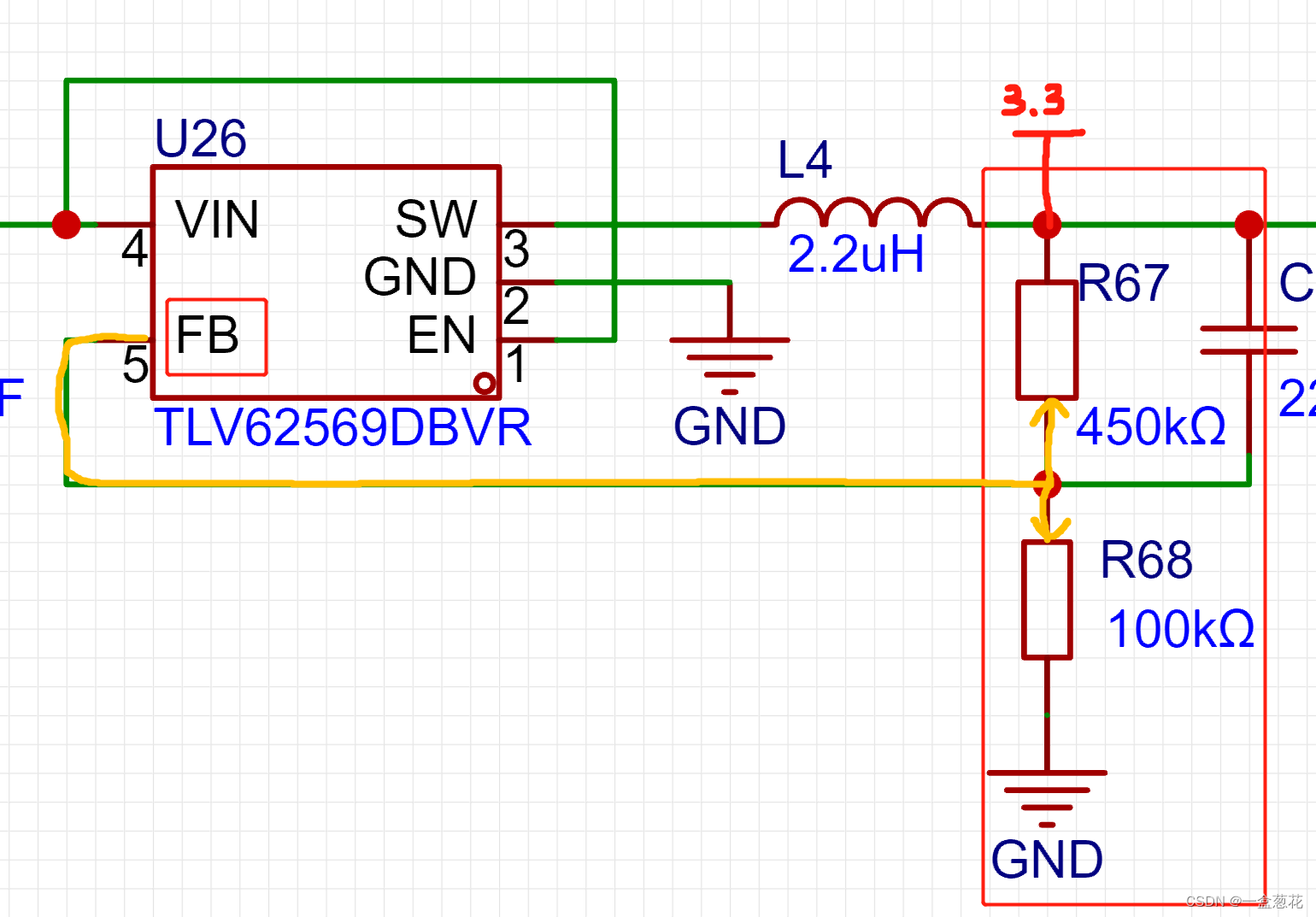

FB引脚

内部控制回路的反馈引脚。我们接一个外部的分压电阻
我们来看官方手册给出的公式，注意这里的R2不能大于200K
在这里插入图片描述
R2我选了100k的电阻，按3.3V计算，R1的阻值为450k请添加图片描述
在这里插入图片描述

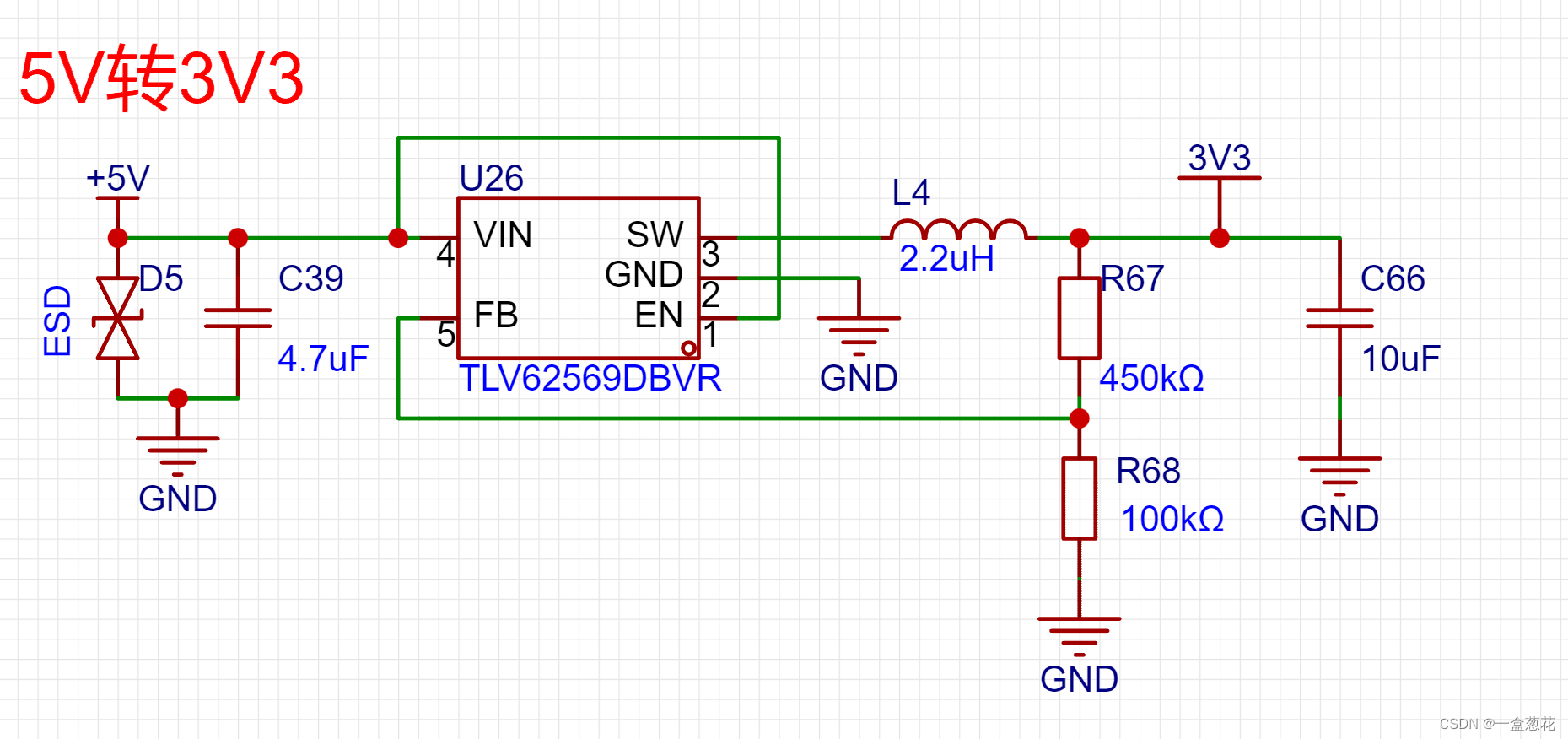

最后附上设计好的原理图

在这里插入图片描述

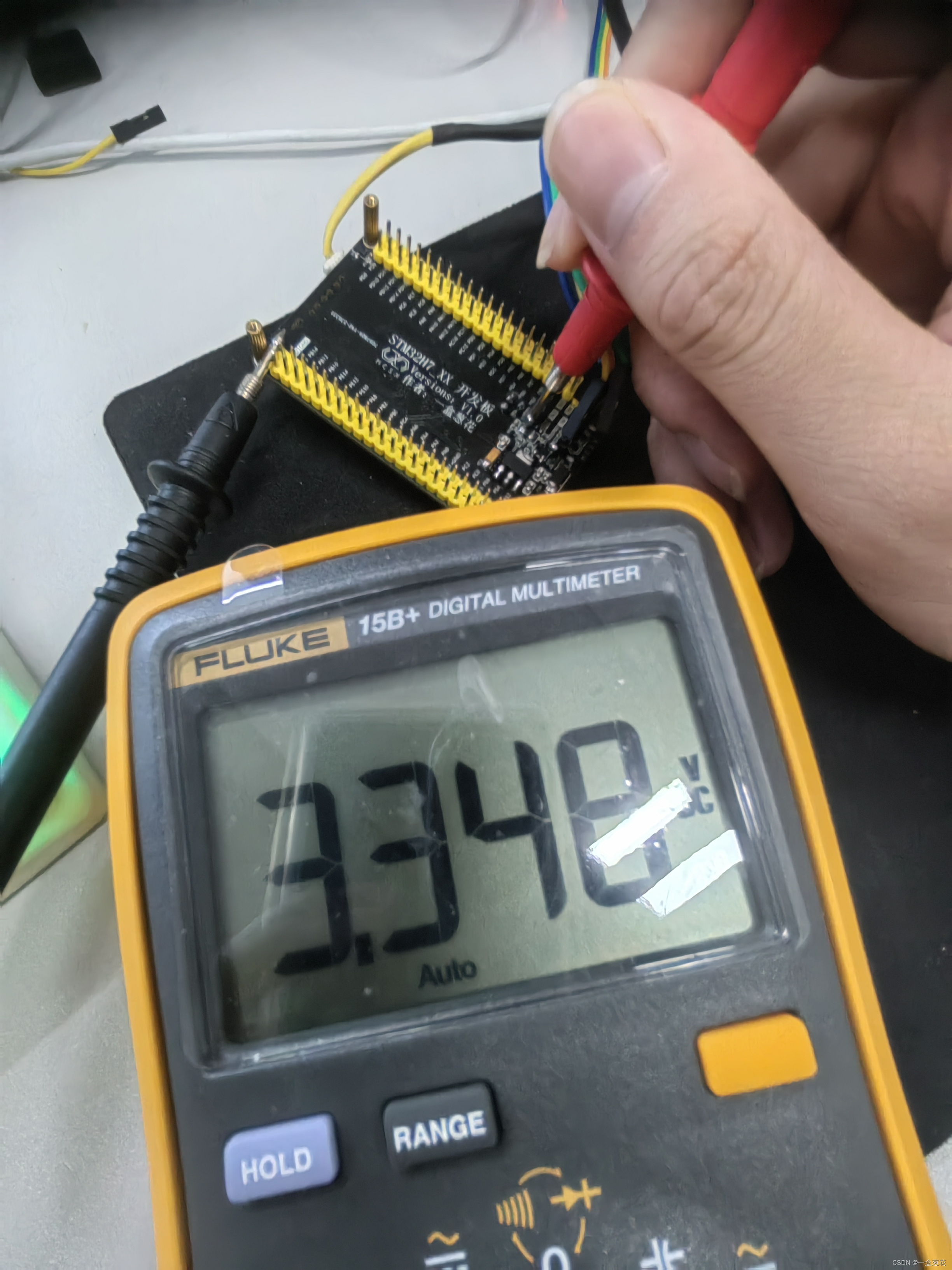

后续

PCB设计好后会焊接验证

请添加图片描述
