编码器

0. 概念

编码：用一个二进制代码表示特定含义的信息。

编码器：具有编码功能的逻辑电路。

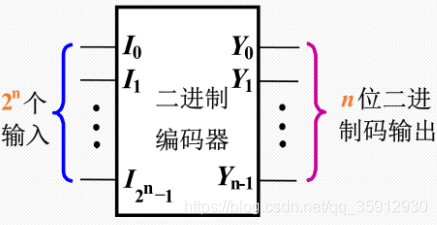

编码器基本结构：

2ⁿ个不相关的输入。n位二进制数形式的输出。

1. 普通编码器

定义：任何时刻只允许一个输入信号有效，否则将产生错误输出的编码器。

错误输出不代表电路出错，而是其输入输出关系与目标不同，导致信号出问题。

只存在一个输入对应一个输出的情况。

4-2线普通编码器

逻辑图

4种取值组合，
其他12种取值组合对应的输出均为0。

2. 优先编码器

定义：允许多个输入信号同时有效，但输出由优先级别高的信号决定的编码器。

存在多个输入对应一个输出的情况。

① CD4532

8-3线优先编码器

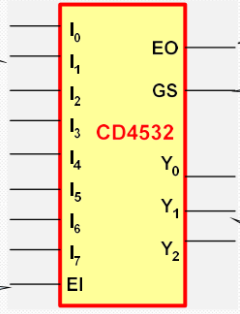

（a）逻辑符号：

I₀ ~ I₇：输入端。I₀为低位端，I₇为高位端。

EI：使能输入端。输入“1”表示编码器工作；输入“0”表示编码器不工作，此时不论输入端为何种状态，3个输出端均为低电平。

GS：工作状态标志。输出“1”表示EI为“1”，且有至少有一个输入端为高电平；输出“0”表示EI为“0”，或EI为“1”而无高电平输入。

EO：输出使能端。只有当EI输入为“1”，所有输入端都为“0”时，EO为“1。为了区分集成电路不工作和工作而无有效输入的区别。

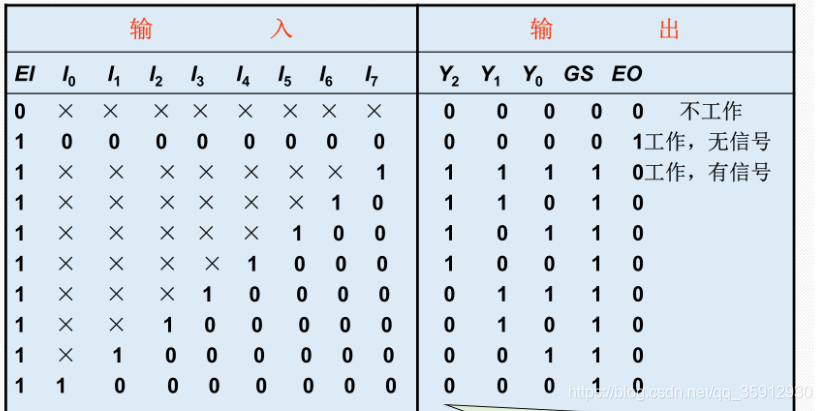

（b）功能表：

记忆技巧：从高位开始。

高位的优先级别高

（c）拓展应用：

十六位输入的优先编码
两个4532，首先让第一个都为低电平，不影响结果，输出结果最高位为0，第二个构成八种情况

然后第二个不作用，第一个存在高电平输入，输出结果的最高位为1，再单独构成八种结果。

两个片的关系没那么明显。

② 74HC147

（a）逻辑符号：

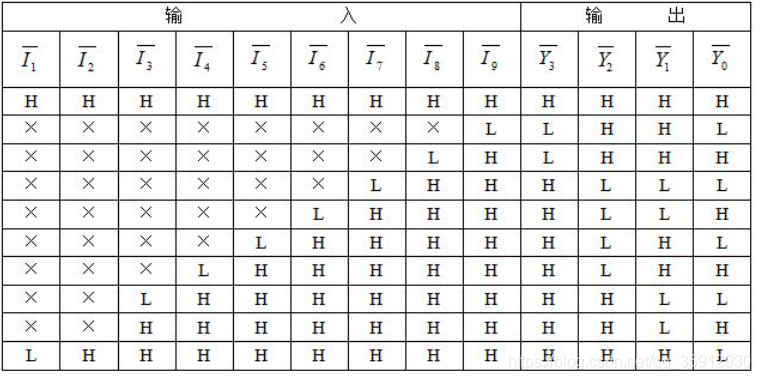

（b）功能表：

$\bar{I}$代表低电位有效，而不代表非运算。
