译码器/数据分配器

0. 相关概念

译码： 把具有特定含义的二进制码转换成对应的输出信号。

译码器： 具有译码功能的逻辑电路。

唯一地址译码器/二进制译码器： 将一系列代码转换成与之一一对应的输出信号。

代码转换器： 将一种代码转换成另一种代码。

七段显示器有两种：

• 共阴极电路。八个发光二极管的阴极连在一起，需要某一段发光，就将相应的二极管的阳极接高电平。
• 共阳极电路。八个发光二极管的阳极连在一起，需要某一段发光，就将相应的二极管阴极接低电平。

七段显示译码器分两类：

• 输出高电平有效信号，用来驱动共阴极显示器。
• 输出低电平有效信号，用来驱动共阳极显示器。

数据分配：将公共数据线上的数据根据需要送到不同的通道上。

数据分配器：实现数据分配功能的逻辑电路。

1. 2-4线编码器【74HC139】

（1）逻辑符号：

• $E$：使能输入端。低电平有效
• $A_1{A}_0$：信号输入端。
• $Y_3{Y}_2{Y}_1{Y}_0$：信号输出端。输出为低电平

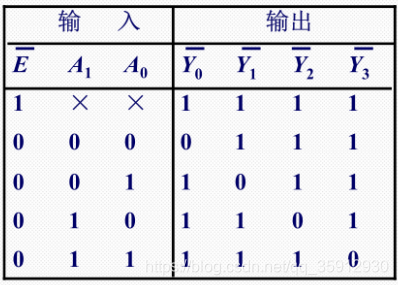

（2）功能表：

2. 3-8线编码器【74HC138】

（1）逻辑符号

$E_3{E}_2{E}_0$：使能输入端。
$A_3{A}_2{A}_1$：信号输入端。
$Y_7\sim Y_0$：信号输出端。输出为低电平

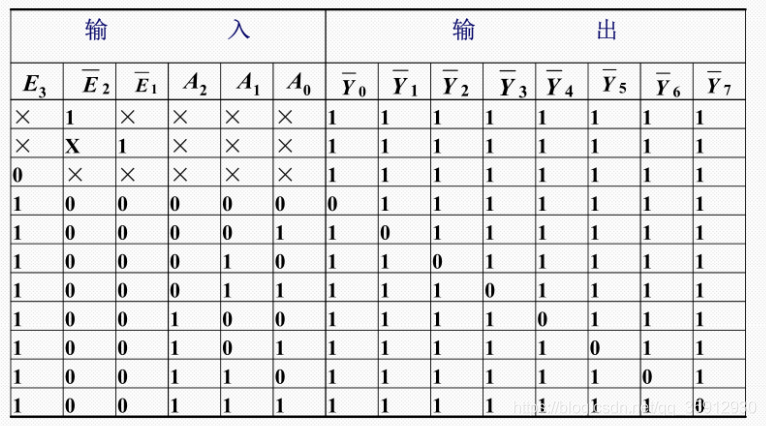

（2）功能表

（3）做数据分配器

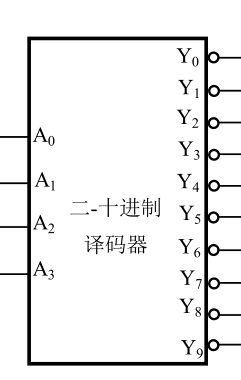

3. 二-十进制译码器

功能表

4. 高电平有效的七段显示译码器【74HC4511】

LE：
BL：
LT：
a~g：

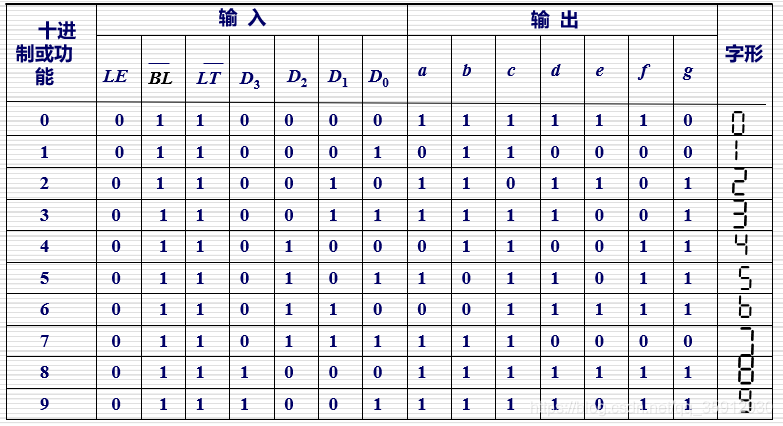

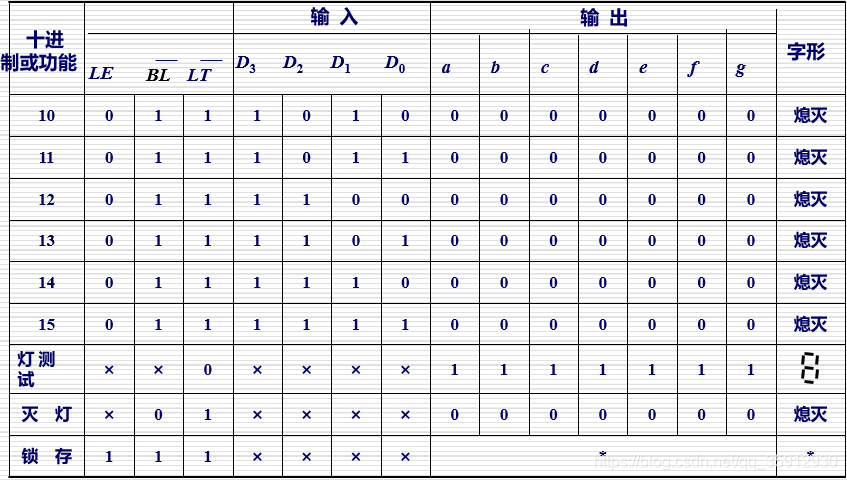

功能表

有效电平可以为低电平，也可以为高电平。
