寄存器学习笔记

如有错误，欢迎指正

寄存器的组成

基本寄存器是由 D触发器组成，在 CP 脉冲作用下，每个 D触发器能够寄存一位二进制码。在 D=0 时，寄存器储存为 0，在 D=1 时，寄存器储存为 1。

在低电平为 0、高电平为 1 时，需将信号源与 D 间连接一反相器，这样就可以完成对数据的储存。

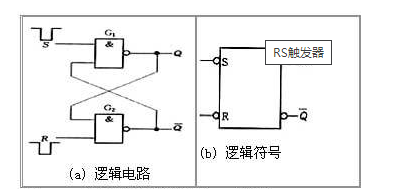

RS触发器

当R=1、S=0时，则Q非=0,Q=1,触发器置1。
当R=0、S=1时，则Q非=1,Q=0,触发器置0。
当R=0、S=0时，则Q非,Q=0不变。
当R=1、S=1时，由于上一个状态不是同时变为1，所以处于不稳定态。
如上所述，当触发器的两个输入端加入不同逻辑电平时，它的两个输出端Q和Q有两种互补的稳定状态。

可用于硬件防抖

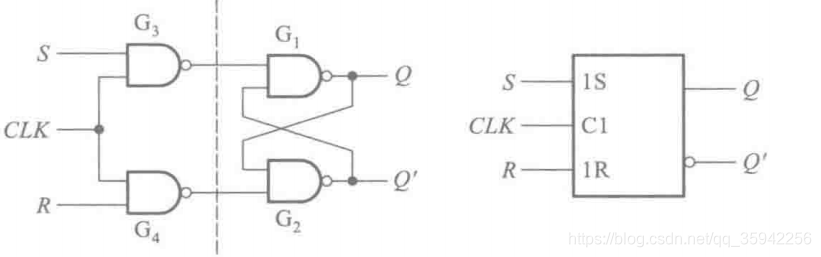

电平触发RS触发器

1）CLK=1时，对电路无影响，表现为SR锁存器功能,
2）CLK=0时，G3、G4的输出始终保持
