【TC3xx芯片】TC3xx芯片SMU模块详解

SMU 是安全架构的核心组件，提供通用接口，用于管理存在故障的微控制器的行为。SMU 集中所有与不同的硬件和软件安全机制相关的警报信号。每个警报都可以单独配置为触发内部操作和 / 或通过故障信号协议（FSP, Fault Signaling Protocol）向外部通知存在故障。每一报警的严重程度应根据安全应用的需要进行配置：默认情况下，除看门狗超时报警外，每一报警反应都被禁用。为了进行调试和诊断，报警信号设置了一个粘滞位（sticky bit），该粘滞位可适应应用程序或系统重置。 SMU 还实施了一些与专用安全机制的管理和测试相关的内务管理（housekeeping functions）功能。可以使用特殊测试模式测试 SMU 本身，以检测潜在故障。除了寄存器访问保护外， SMU 还实施了配置锁定机制（configuration locking mechanism）。此外，为了缓解（mitigate）潜在的常见原因故障， SMU 分为两部分：

. SMU_core: 位于core domain.

. SMU_stdby: 位于stand-by domain.

SMU_CORE 和 SMU_Stdby 的设计方式和时间安排各不相同。SMU 的两个部分之间存在物理隔离。它们位于不同的时钟和电源域中。这允许 SMU 处理任何传入的报警，而不管用于生成此报警的时钟频率如何。此外，在 fSPB (或衍生产品) 上生成的报警事件将由 SMU_CORE 处理，而在 fBACK 上生成的报警事件将由 SMU_Stdby 处理。这样，所有时钟活动监视器警报都将在生成时钟域中处理。此外，与功率和温度有关的报警也以不同的方式处理，因为它们由 SMU_CORE 和 SMU_Stdby 处理。可以在 SMU_CORE 或 SMU_Stdby 中配置对这些报警的一个或多个反应（Actions）。

此外，为了检测 SMU_CORE 中的错误，将从 SMU_core 向 SMU_Stdby 发送警报 SMU_core_alive。对这些警报的反应（Actions）可在两个域中配置。但是，对于 SMU_Stdby ，只有无反应（no reaction）或将 Errorpins 配置为高阻抗状态作为报警反应。

SMU 与嵌入式安全机制相结合，可以在容错时间间隔内检测并报告超过 99% 的微控制器严重故障模式。可在 SMU 中配置容错时间间隔的计时特性。

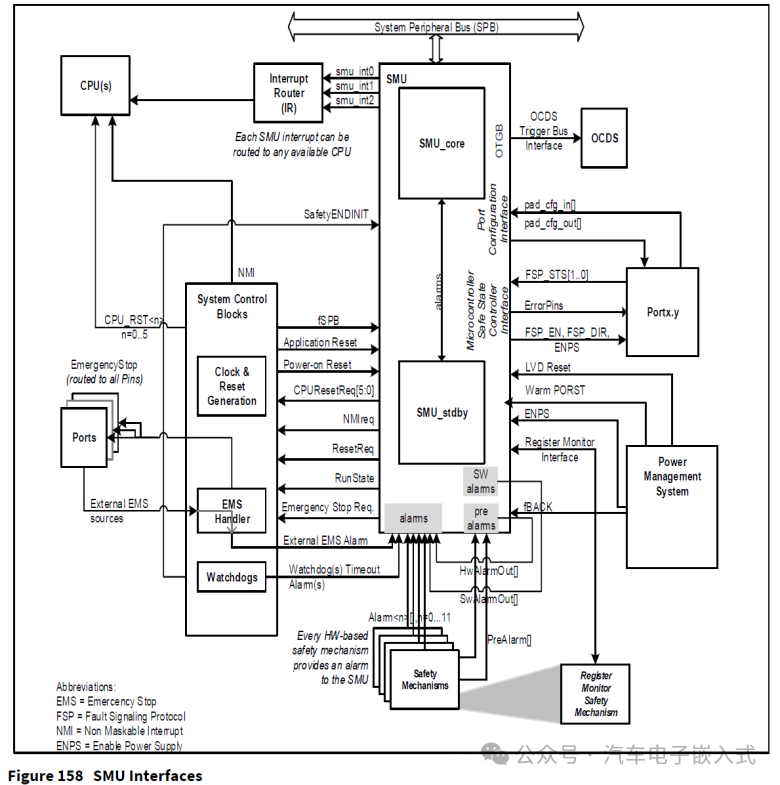

1.1 SMU架构

1.2 SMU_core

核心域 SMU (也称为 SMU_core) 从安全概念定义的硬件监视器（hardware monitors）的安全机制收集大多数警报信号。报警映射（Alarm Mapping）部分（后面的章节）指定报警接口（alarm interface）并将其分类为报警组（alarm group）。报警组定义逻辑映射，用于将报警信号映射到内部状态寄存器。 “报警处理”部分描述了配置选项。配置选项指定检测到报警事件时 SMU_core的行为。警报事件可以触发内部操作和 / 或激活错误针脚，以指示外部环境存在故障。SMU_CORE Control Interface 部分指定了软件如何控制 SMU_CORE 以及硬件操作的相关性。故障信号协议 (FSP) 部分描述了外部故障信号协议的属性，这些属性定义了错误针脚（ErrorPin）的计时和逻辑属性。

1.3 SMU_stdby

备用域 SMU (也称为 SMU_Stdby) 从检测时钟 (无时钟) ，电源 (电压过低 / 过高) 和温度故障 (温度过低 / 过高) 的模块收集警报。SMU_Stdby 还会收集 SMU_Alive 报警信号，当 SMU_CORE 在报警升高后未触发反应时，该信号会发出通知。此外， SMU_Stdby 实现了内置自检功能，允许用户测试 SMU_Stdby 对报警信号的反应以及从次级电压监视器到 SMU_Stdby 的完整报警路径。有关辅助监视器和 SMU_Stdby 内置自检的详细信息，请参阅电源管理系统一章。

“报警映射”部分指定报警接口，并将它们分为两个报警组。“报警处理”部分描述了可以指定的配置选项。配置选项指定检测到报警事件时 SMU_Stdby 的行为。警报事件可以触发启动 ErrorPins (错误针脚) ，该 ErrorPins (错误针脚) 表示外部环境存在故障。

2. SMU功能详述

2.1 SMU_core

2.1.1 Reset类型

SMU_CORE 需要多种Reset类型。 Reset类型在系统控制单元中完全指定。 SMU_CORE 要求的重置类型为：

. Power-on Reset

. System Reset

. Debug Reset

. Application Reset

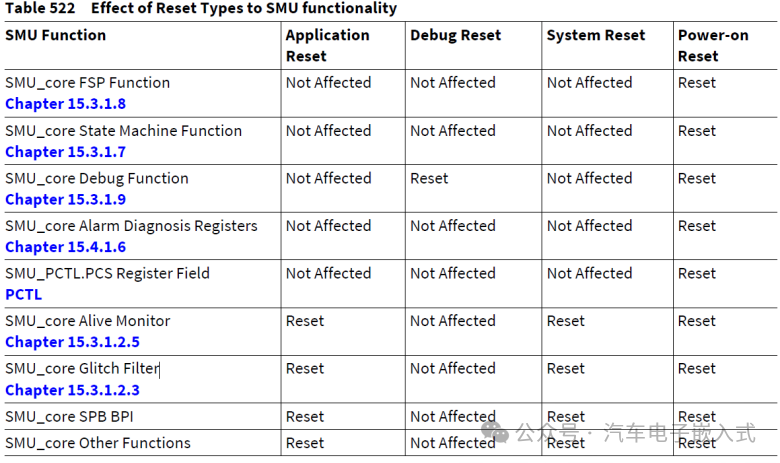

下表指定了每个重置（Reset）类型的范围，这些重置类型的配置和逻辑是SMU_core 控的。

2.1.2 接口（Interfaces）概述

这一章描述SMU_core和其他模块之间的接口信号。

2.1.2.1 SMU_core到SCU的接口

与系统控制单元连接的警报事件所导致的内部操作。接口信号为：

. Emergency Stop Request

. Reset Request

. NMI Request

. CPU Reset Request

2.1.2.2 SMU_core到IR的接口

与中断路由模块相连的报警事件导致的内部操作。接口信号为：

. SMU Interrupt Service Request 0

. SMU Interrupt Service Request 1

. SMU Interrupt Service Request 2

SMU 中断服务请求到中断路由 (IR) 中断节点的映射可在中断路由器一章 (SRC_SMUy, y=0.2) 中找到。

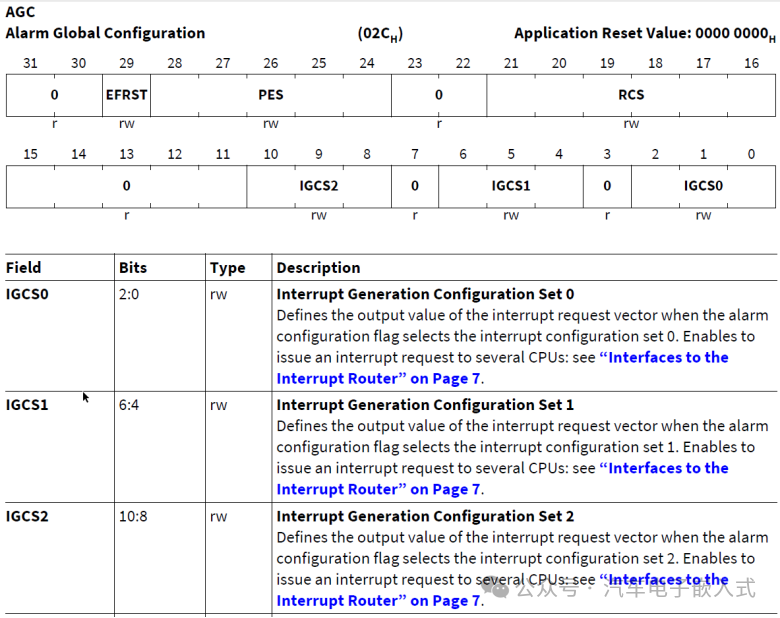

AGC.IGCSx ， x= ｛ 0 ， 1 ， 2 ｝寄存器字段提供了软件接口来控制 SMU 如何触发中断路由器的中断请求。

每个AGC.IGCSx是一个3-bits的位域信号：

. AGC.IGCSx[0] shall be set to ‘1’ to trigger SMU Interrupt Service Request 0

. AGC.IGCSx[1] shall be set to ‘1’ to trigger SMU Interrupt Service Request 1

. AGC.IGCSx[2] shall be set to ‘1’ to trigger SMU Interrupt Service Request 2

AGC.IGCSx的使用在Alarm Configuration章节描述。

2.1.2.3 SMU_core到Ports(ErrorPin)的接口

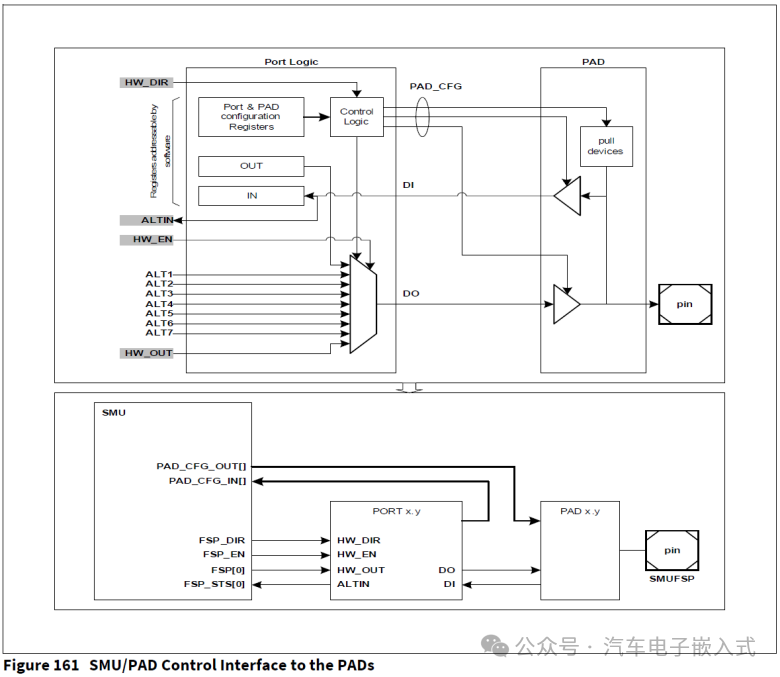

通用端口结构如下图所示。

端口引脚（Port Pin）可以通过 ALTx 输出线路连接到外围设备。这是开机重置后端口的默认状态。SMU_CORE 使用 HW_DIR ， AlTIN ， HW_EN ， HW_OUT 信号连接到端口。当 HW_EN 端口输入由 SMU_CORE 驱动时， SMU_CORE 将完全控制该端口，绕过与 ALTx 输入使用相关的任何其他软件配置。

下图提供了端口结构的更详细概述，并突出显示了 SMU_CORE 连接中涉及的信号。
