Cadence 如何通过.dra（封装）查看使用哪个.pad（焊盘）文件

目录



概述

一、打开.dra封装

二、重新生成.PSM文件

---

概述

         本人使用Cadence 17.4版本，在这做下笔录，介绍下Allegro如何通过.dra（封装）查看使用哪个.pad（焊盘）文件过程。

以排针封装为例，做下介绍，该步骤，可以方便的针对制作错误的封装进行修改。

一、打开.dra封装

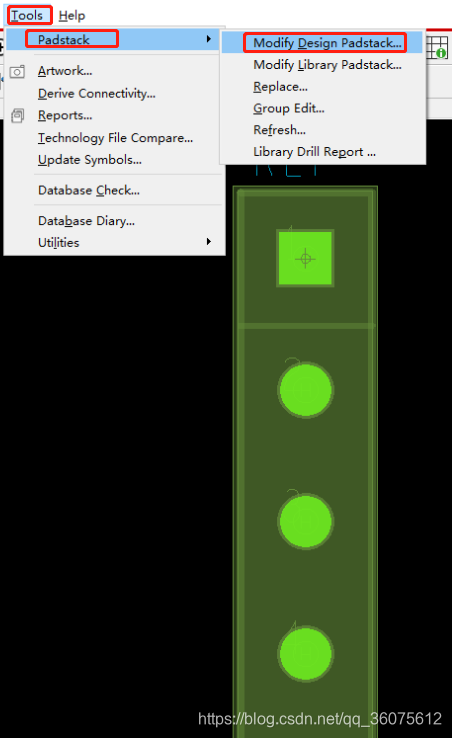

1）在工具栏中Tools->Padstack->Modify Design Padstack..

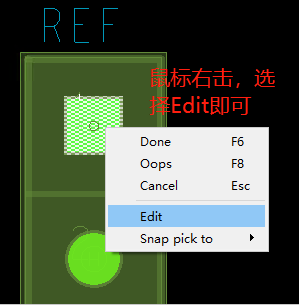

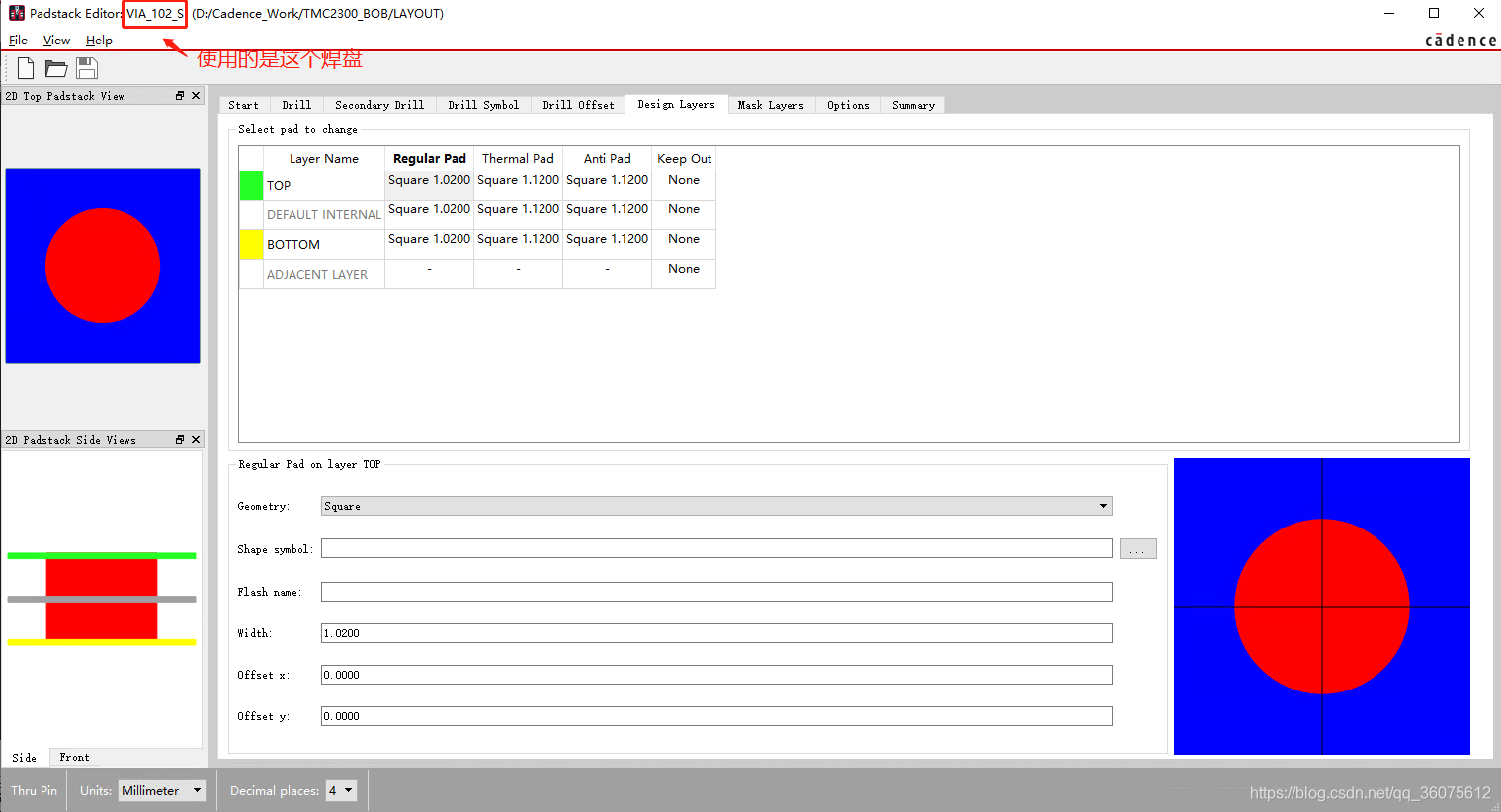

2）此时鼠标点要查看的焊盘

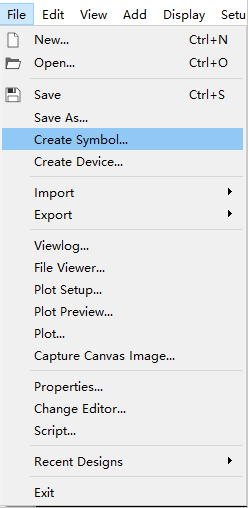

二、重新生成.PSM文件

总结：本篇博文简单介绍在Allegro 中如何通过.dra（封装）查看使用哪个.pad（焊盘）文件，方法。
