电子电路学习笔记(5)——三极管

一、三极管的构造


三极管有三个电极,分别是

  • 发射极(带箭头的那一极是发射极),用e来表示;
  • 集电极,用c来表示;
  • 基极,用b表示。

b到c,b到e可以看作两个PN结,分别把发射极与基极之间的PN结,称为“发射结”。集电极与基极之间的PN结称为“集电结”。

晶体三极管是P型和N型半导体的有机结合,两个PN结之间相互影响,使PN结功能发生了质的飞跃,具有电流放大作用。晶体三极管按结构粗分有NPN型PNP型两种。

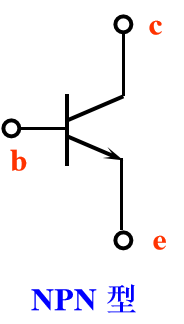

二、三极管的符号


识别方法:

在电路图当中(上图右边)看箭头的方向,NPN型的空穴在里面,也就是电流是向外流的(刚好符合该三极管箭头方向),也就是从P区流向N区,那中间的b就是P区,上图e肯定就是N区啦,那么c也是N区,这从上到下读不就是“NPN”嘛。
箭头指示了电流的方向。

三、三极管的作用

  • 放大电流
  • 开关

• 由 Leung 写于 2021 年 8 月 28 日

• 参考:【专题5: 硬件设计】 之 【6.二极管】
    电子电路基础 (7)——PN结与二极管
