长短时记忆网络LSTM中各个输入、输出和参数维度及计算流程

个人笔记，不喜勿喷。

举例说明（结合pytorch，最后会给出代码）

构建的网络nn.LSTM：（28,4,num_layers=2），即图中是4层

输入lstm_input：维度是（10,3,28）

初始化隐藏状态h_init：维度是（2,3,4）

初始化初始化细胞状态c_init：维度是（2,3,4）

计算结果out：维度是（10,3,4）

计算后最后一个时间步h隐藏状态：维度是（2,3,4）

计算后最后一个时间步c细胞状态：维度是（2,3,4）

计算过程中，input计算参数维度：（16,28）

计算过程中，隐藏层计算参数维度：（16,4）

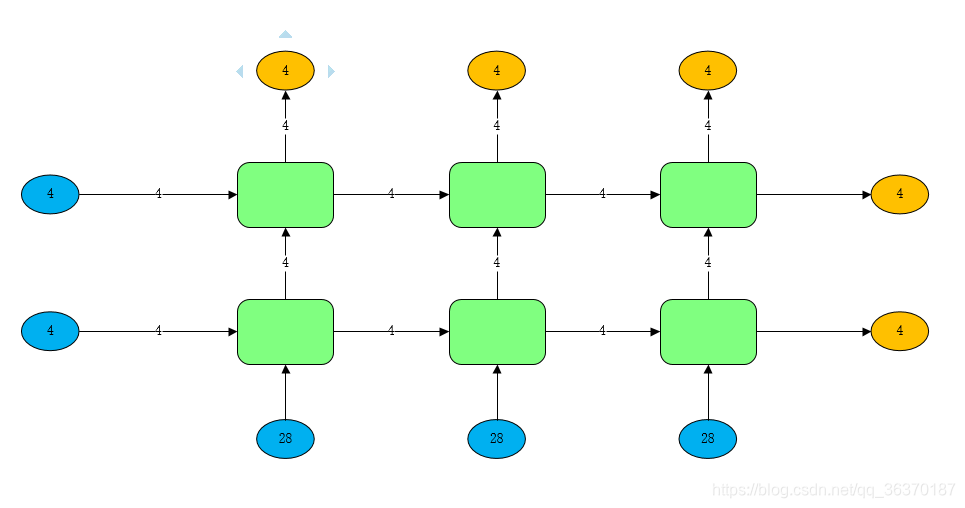

结合上图来分析：

图中绿色的方框代表LSTM中的神经元；

左边蓝色的椭圆是初始化的h和c参数，由于它们维度一致，就将它们合起来一起表示，当然，在pytorch中可以使用系统自定义的h和c参数，不必自定义。在这里，我们定义了h和c的维度均是（2,3,4），其中2代表有两层网络，3代表着时序输入（图中下边蓝色3个输入，每个输入维度28）,4代表着特征维度（自定义的，即想要提取的特征数）；

下边蓝色的椭圆是输入，在这里我们看到，有3个时序输入，每个时序输入是28维度。在上面的例子中，输入维度是10,3,28），其中10代表着分10次批量输入，3代表着时序输入，28代表着每个时序的输入是28维度；

右边黄色的椭圆是h和c参数的输出，输出后的参数的维度和初始化的是一致的。在上面的例子中，h和c的初始和计算后维度均为（10,3,4）。

上边黄色的椭圆是网络的输出。在上面的例子中，其维度为（10,3,4），其中10是批量数，3是时序（即每个时序都有输出），4代表每个时序的输出的维度，在这里虽然网络有两层，但是仅取最后一层作为输出

计算过程中，结合上面例子，input计算参数维度是（16,28）。16代表着啥，代表4*4，第一个4是固定的，因为LSTM中有四个类似‘门’计算（三个门和一个状态计算），后面的4代表着特征数，就是参数h和c中的4（即神经元每一列个数，因为他们一样）。28代表啥，代表着每个时序输入的特征数28。

计算过程中，结合上面例子，隐藏层计算参数维度：（16,4）。16代表啥，和input计算参数维度一样。4代表啥，特征数，就是参数h和c中的4（即神经元每一列个数，因为他们一样）。



接下来上代码：

import torch
from torch.autograd import Variable
from torch import nn

lstm_seq = nn.LSTM(28, 4, num_layers=2)  # 构建LSTM网络
lstm_input = Variable(torch.randn(10, 3, 28))  # 构建输入
h_init = Variable(torch.randn(2, 3, 4))  # 构建h输入参数
c_init = Variable(torch.randn(2, 3, 4))  # 构建c输出参数
out, (h, c) = lstm_seq(lstm_input, (h_init, c_init))  # 计算
print(lstm_seq.weight_ih_l0.shape)
print(lstm_seq.weight_hh_l0.shape)
print(out.shape, h.shape, c.shape)

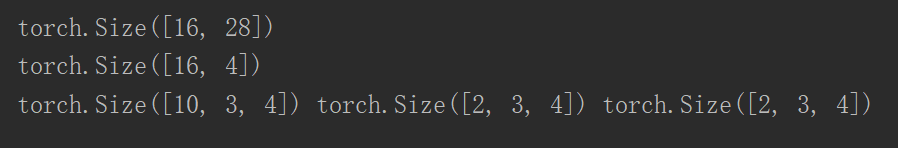

结果如下:
