ANSYS | 螺栓模拟

引言

在ANSYS DM中如何通过建立线单元来模拟螺栓固定呢？本文给出解决方法。在建立线单元时出现错误，错误类型Operation would result in non-manifold bodies，本文将对其分析，并给出解决措施！

一、创建坐标系

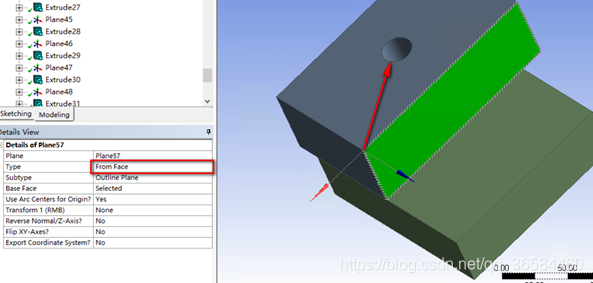

在create下点击New Plane，此处我们通过face类型来创建一个Plane。

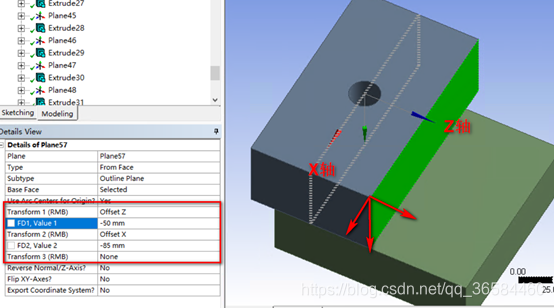

注意，生成的坐标系需要移动到螺栓孔中心处，移动方法通过调整坐标轴的位置，如下所示。(其实最为方便创建Plane的方法是选择Type为centroid，这样创建的坐标就直接在螺栓孔的中心了，但在本例中，只能用这种方法才能绘制垂直的线！因为这种方法生成的坐标系，Y轴是向下的，Y轴向下，才能保证绘制的线是垂直的。大家可以验证，如果Z轴向下或向上，则绘制不出垂直的线！)

完成上述操作后，点击Generate。

二、绘制线单元

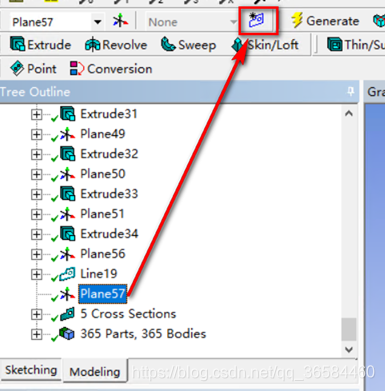

在上述生成的plane中创建一个新的sketch。

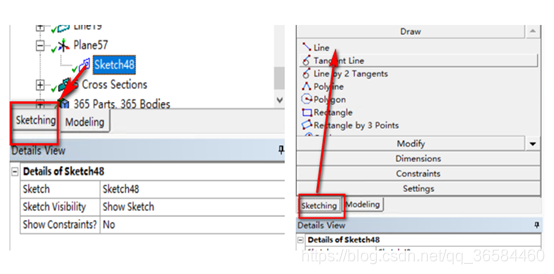

在生成的shekc中，点击sketching，然后选择line，

绘制直线时，需要确保绘制的直线是一条垂直的轴线(即螺栓孔的轴线)，如下所示：

需要设置直线的尺寸，使其和螺栓孔长度一致，这样才能有效模拟螺栓连接(为以后仿真时两个面的接触约束做准备)，具体操作是，仍在Sketching下，选择Dimensions，并选择General，左键点击刚刚绘制的直线，会生成一个测量尺寸标注线。

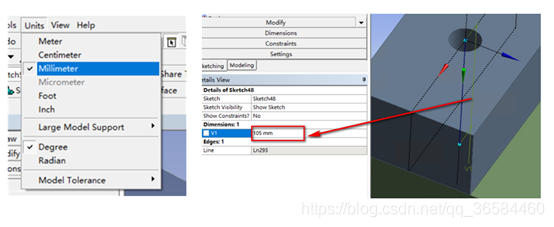

这个时候会生成一个V1的尺寸标注线，随后将直线的尺寸改为要求值！(我们需要将单位改成mm)。

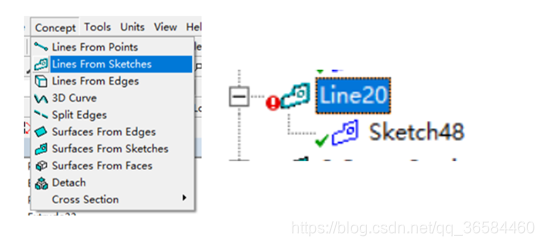

生成线单元。在概念建模中Concept，选择Lines From Sketches；选择刚刚的Sketch48，点击Generate。

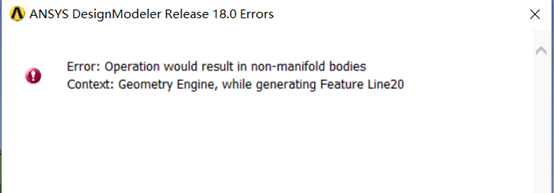

此时出现了报错，报错类型是Operation would result in non-manifold bodies。这个由于我们将import中的Opeartion设置成了add material(如果是在add frozen情况下，这是不会报错的，为什么要设置成add material 请参考我们的这篇博客。ANSYS | 零件的拉伸切除)

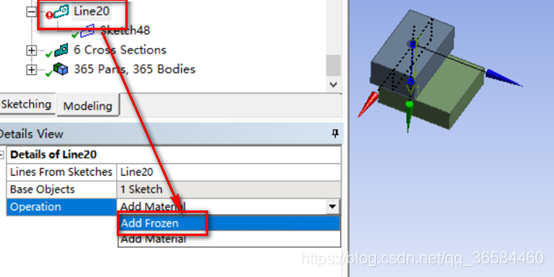

因此，解决方法是将Line20的Operation改为Add Fronzen,然后再次点击Generate。

三、绘制螺栓

这样完成了线单元的绘制，但无法真实模拟螺栓连接状态！因此要实际模拟螺栓连接的情况，需要先绘制一个圆，圆的尺寸为24， (本例中螺栓尺寸为M24)。

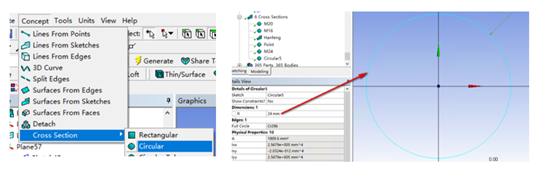

在概念建模中Concept，选择Cross Section下的Circular，并将圆的尺寸R半径设置为12 (本例中将生成的Circular命名为M24)。

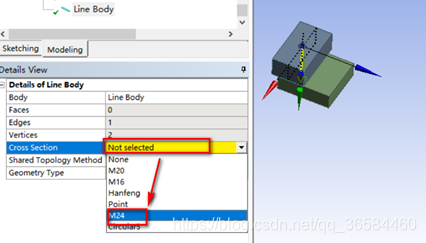

最后，将刚刚生成的线体，附上横截面，具体操作如下，找到生成的Line body，将横截面设置为M24。

这样就完成了螺栓的真实模拟！

---

希望本文能帮助到大家~ 欢迎关注本人博客，我们将不定时分享相关内容~
