cdaence virtuoso 复制cell，或者拷贝symbol之后，再次调用的时候，symbol还是跟随原来的cell名字
解决办法
打开对应的symbol
修改@partName为 @cellName

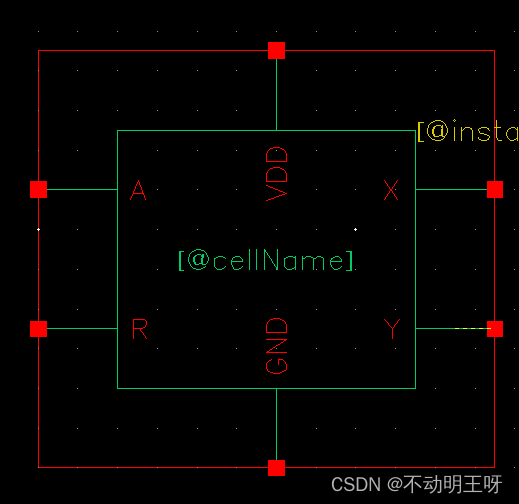

在这里插入图片描述

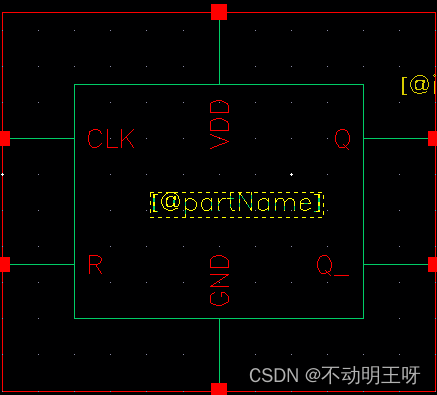

在这里插入图片描述
