本文主要使用 YCbCr 颜色模型根据肤色提取相关内容。

在前面讲到 YCbCr 颜色模型时说过，Cr 分量图中像素点的值在 140-160 范围内的像素点和人的肤色非常接近，因此可以使用该分量图进行和肤色相关内容的提取。下面介绍了几个关于该用法的例子。

1. 根据肤色提取图中的手

在这里插入图片描述
思路：将图片先转换为 YCbCr 图片，然后提取出来 Cr 分量图，筛选出来其中值在140-160 的像素点。将这些像素点置为 255，其他像素点置为 0。再转换为二值图，用二值图点乘原图，提取出该部分的彩色图。

步骤：

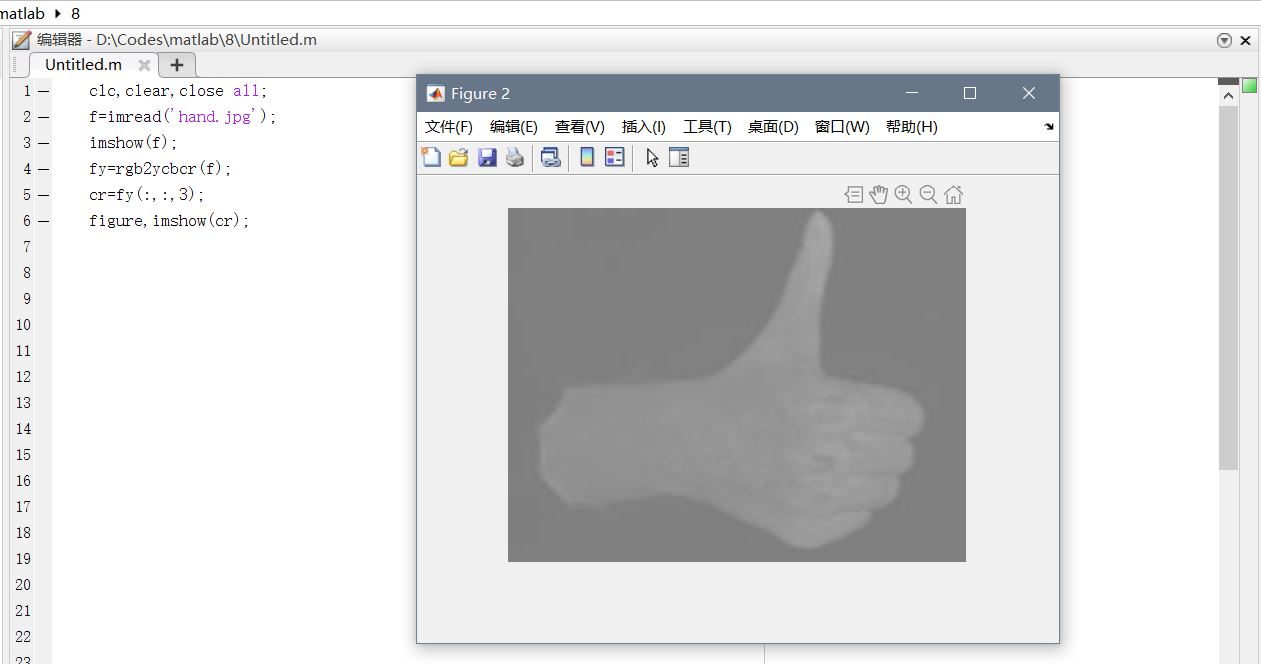

先将图片转换为YCbCr图片，然后提取出来 Cr 分量图

在这里插入图片描述
代码：

clc,clear,close all;
f=imread('hand.jpg');
imshow(f);
fy=rgb2ycbcr(f);
cr=fy(:,:,3);
figure,imshow(cr);

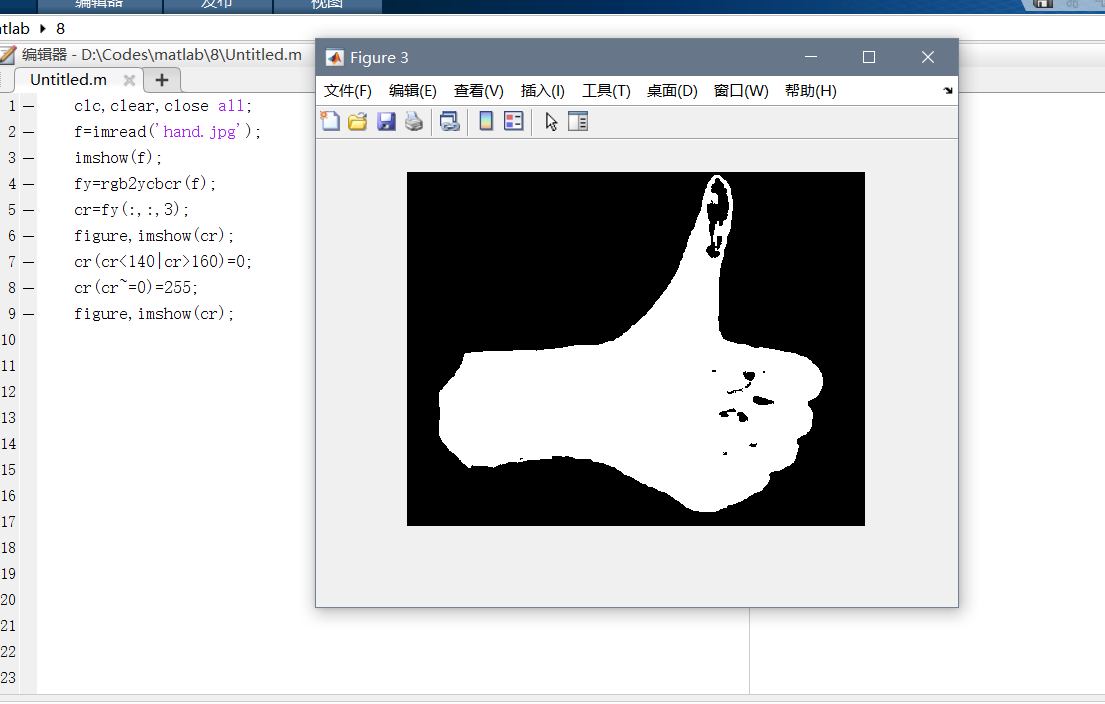

将分量图中值在140-160 部分的像素点的值置为 255，其他部分的值置为 0

在这里插入图片描述
新增代码：

cr(cr<140|cr>160)=0;   %将分量图中值在140-160范围之外的像素点置为0
cr(cr~=0)=255;         %将剩余的值在140-160的点置为255
figure,imshow(cr);

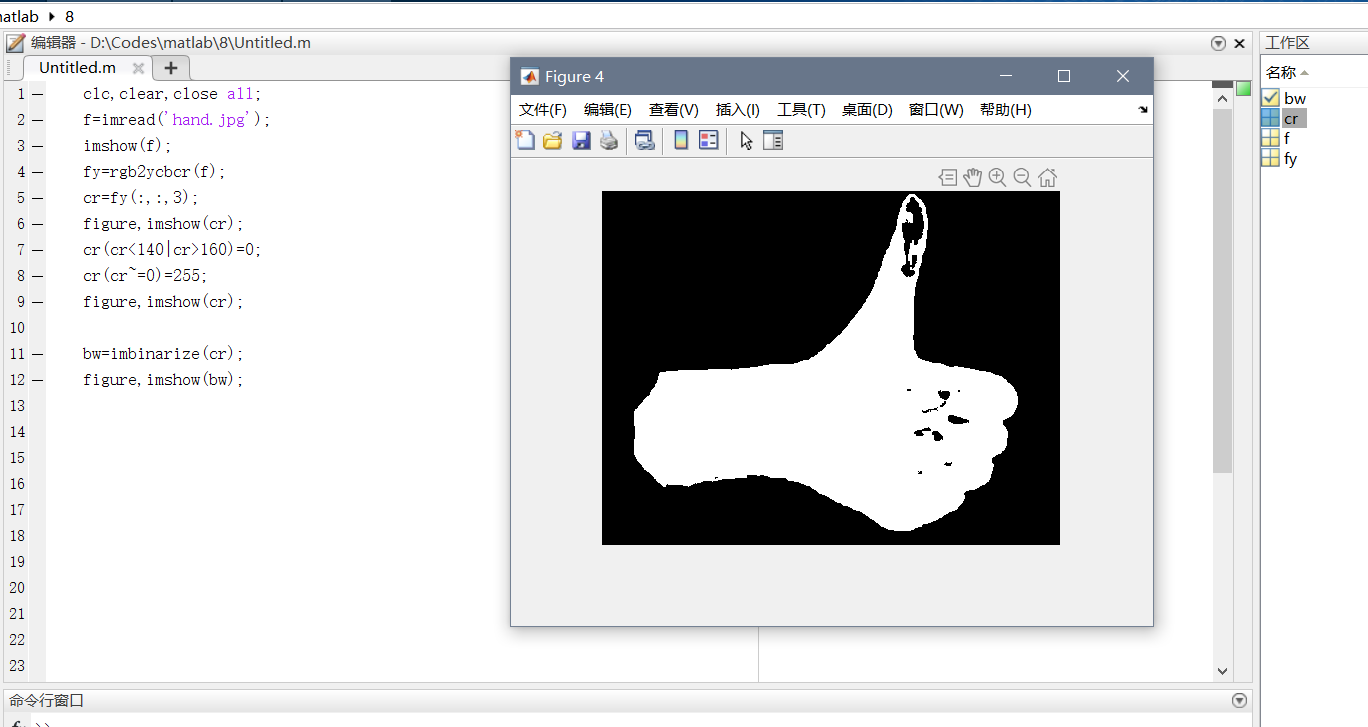

将图片转换为二值图

新增代码：
```
bw=imbinarize(cr);
figure,imshow(bw);
```

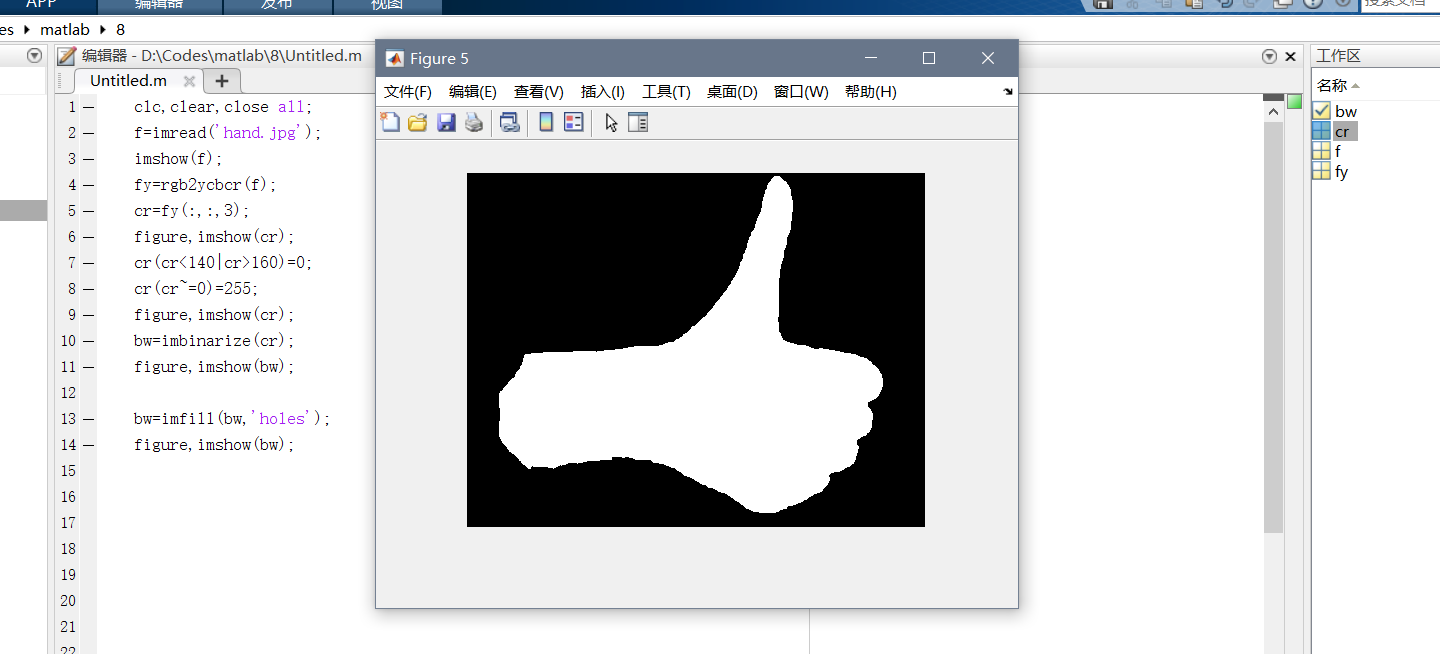

观察上图可以发现在手的范围内还有很多黑色部分，因此要先去除小坑洞

新增代码：
```
bw=imfill(bw,'holes');
figure,imshow(bw);
```

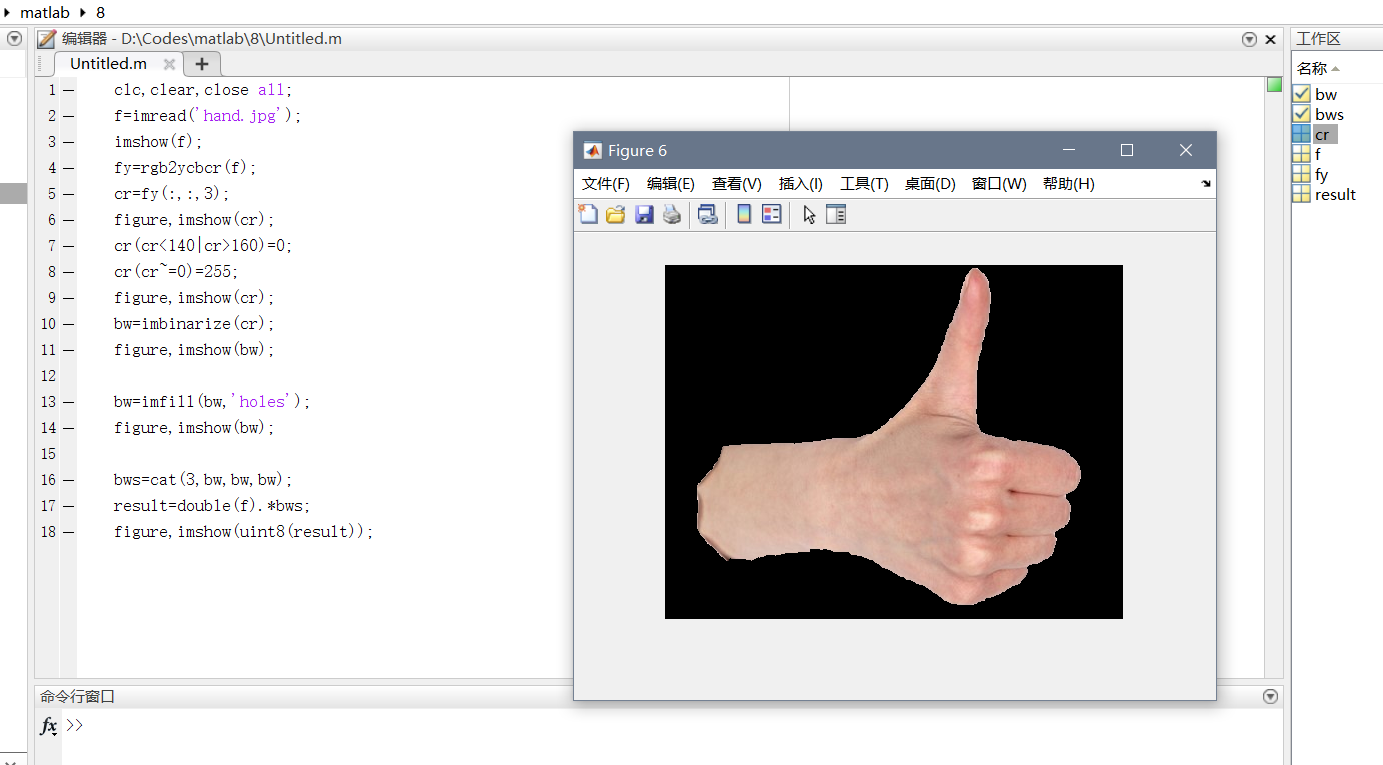

下面的问题便是将上面白色区域在原图中对应的区域提取出来。这里应用一种点乘的方法。

首先对于上一步得到的 bw 图片来说，手所在区域的值都是 1 ，而其他部分的值都是 0 。我们可以用这张图的每个像素点和原图对应位置的像素点的值相乘，这样对于手的区域的像素点，留下的是原有的值，对于其他部分得到的是 0 。

matlab中有运算符 .*，可以实现对于相同维度相同大小的图片，将对应位置的每个点的值相乘。由于上面得到的 bw 图是二维的，因此我们再次用 cat 函数将上图重叠三层，得到三维的新图，将新图和原图相点乘。

但是在matlab中的运算都会转换为 double 类型的数据，因此在做点乘时候还需要将原图转换为double类型的。对于得到的结果还需要将其转换为8位图（用函数 uint8）

（关于运算时的类型转换和图片显示可以查看这篇文章）。

本例代码：
```
clc,clear,close all;
f=imread('hand.jpg');
imshow(f);
fy=rgb2ycbcr(f);
cr=fy(:,:,3);
figure,imshow(cr);
cr(cr<140|cr>160)=0;
cr(cr~=0)=255;
figure,imshow(cr);

bw=imbinarize(cr);
figure,imshow(bw);
bw=imfill(bw,'holes');
figure,imshow(bw);

bws=cat(3,bw,bw,bw);
result=double(f).*bws;
figure,imshow(uint8(result));
```

2. 截取图片中的人脸头像

在这里插入图片描述
思路：通过观察可以发现，该图的操作方式和上一个例子差不多，只需要将后几步改为切割即可。

步骤：

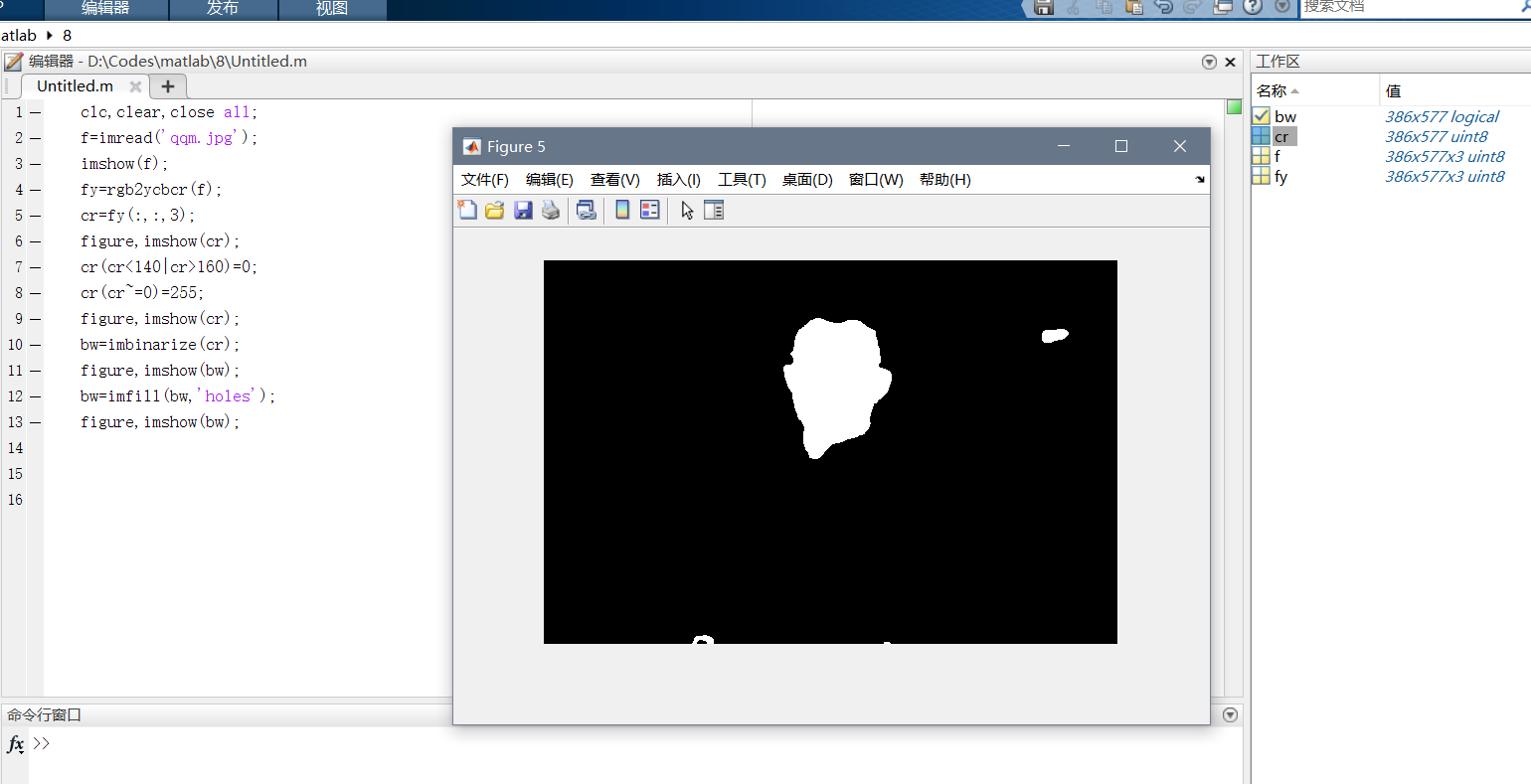

转换，分离，填补小坑洞。这几部分代码和上面的一样。

在这里插入图片描述
代码：

clc,clear,close all;
f=imread('qqm.jpg');
imshow(f);
fy=rgb2ycbcr(f);
cr=fy(:,:,3);
figure,imshow(cr);
cr(cr<140|cr>160)=0;
cr(cr~=0)=255;
figure,imshow(cr);
bw=imbinarize(cr);
figure,imshow(bw);
bw=imfill(bw,'holes');
figure,imshow(bw);

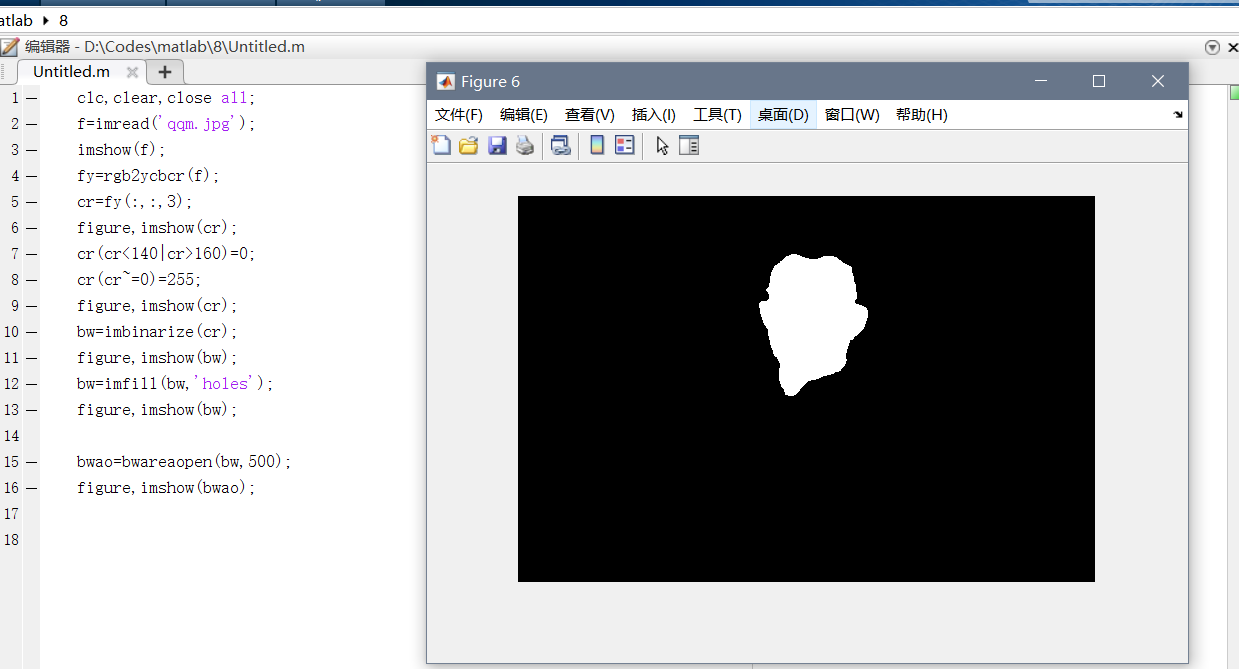

观察上图可以发现有其它的连通区域干扰，我们用函数 bwareaopen 去除这些连通区域。

新增代码：
```
bwao=bwareaopen(bw,500);
figure,imshow(bwao);
```

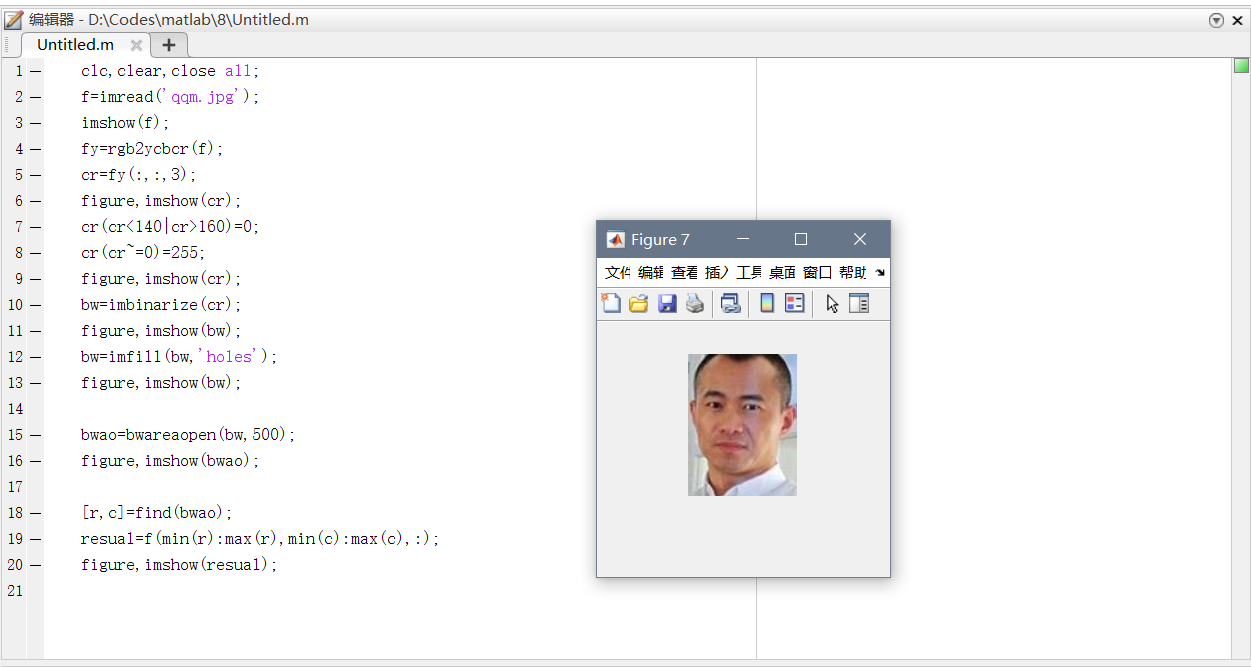

用 find 函数找到图中非0点的坐标点，然后再进行切割。

在这里插入图片描述
本例代码：

clc,clear,close all;
f=imread('qqm.jpg');
imshow(f);
fy=rgb2ycbcr(f);
cr=fy(:,:,3);
figure,imshow(cr);
cr(cr<140|cr>160)=0;
cr(cr~=0)=255;
figure,imshow(cr);
bw=imbinarize(cr);
figure,imshow(bw);
bw=imfill(bw,'holes');
figure,imshow(bw);

bwao=bwareaopen(bw,500);
figure,imshow(bwao);

[r,c]=find(bwao);
resual=f(min(r):max(r),min(c):max(c),:);
figure,imshow(resual);

3. 将图片中的头和两只手截取出来

在这里插入图片描述
思路：本例对肤色的提取和上面类似，改变点在于如何将图中的三部分都截取出来，本例用了一种方法见下所示，大家可以先尝试自己动手，用自己的方法来解决。

步骤：

首先将图片的cr分量图分离，然后将肤色部分找出来，转换为二值图。

在这里插入图片描述
代码：

clc,clear,close all;
f=imread('man.jpg');
imshow(f);
fy=rgb2ycbcr(f);
cr=fy(:,:,3);
figure,imshow(cr);
cr(cr<140|cr>160)=0;
cr(cr~=0)=255;
figure,imshow(cr);
bw=imbinarize(cr);
figure,imshow(bw);

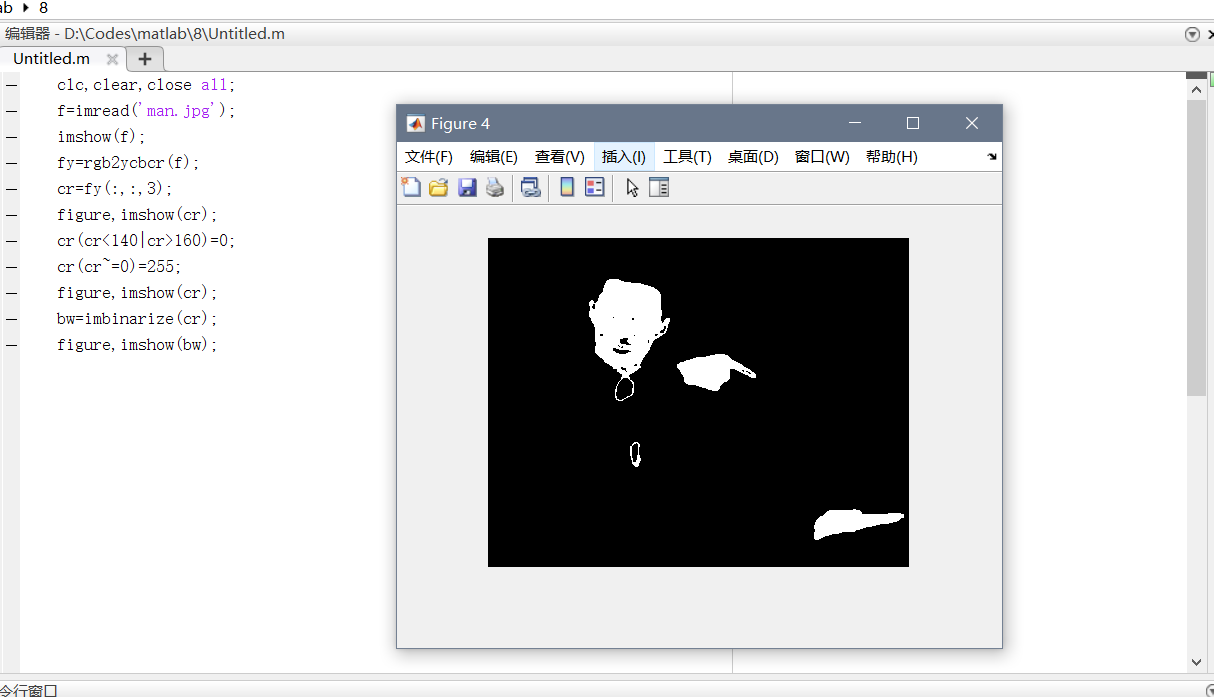

观察二值图，我们发现在脸的下方有多余的部分和脸直接相连，我们需要去除，以防止对后续的操作造成影响。

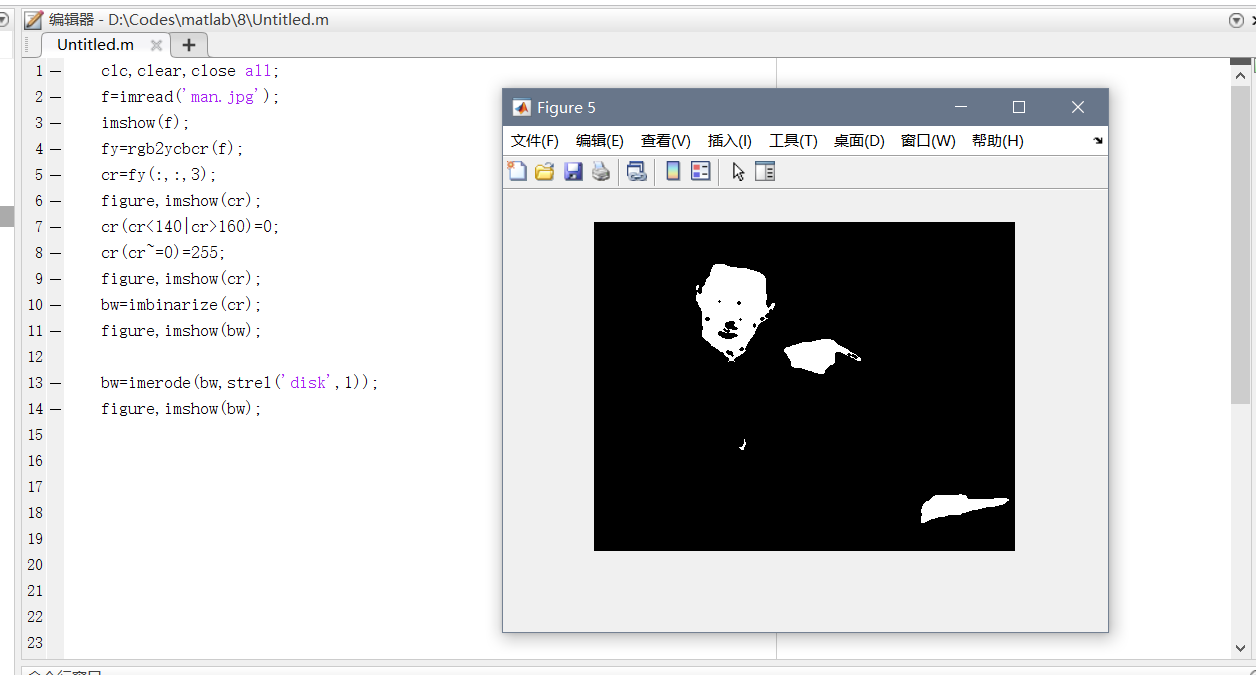

我是直接用腐蚀，便将脸部下面相连的圆圈直接去除了（如果和脸部下方相连的是一大片区域，该怎么去除呢？大家可以思考一下，在本例末尾我会说一下我的思路。）。

新增代码：
```
bw=imerode(bw,strel('disk',1));
figure,imshow(bw);
```

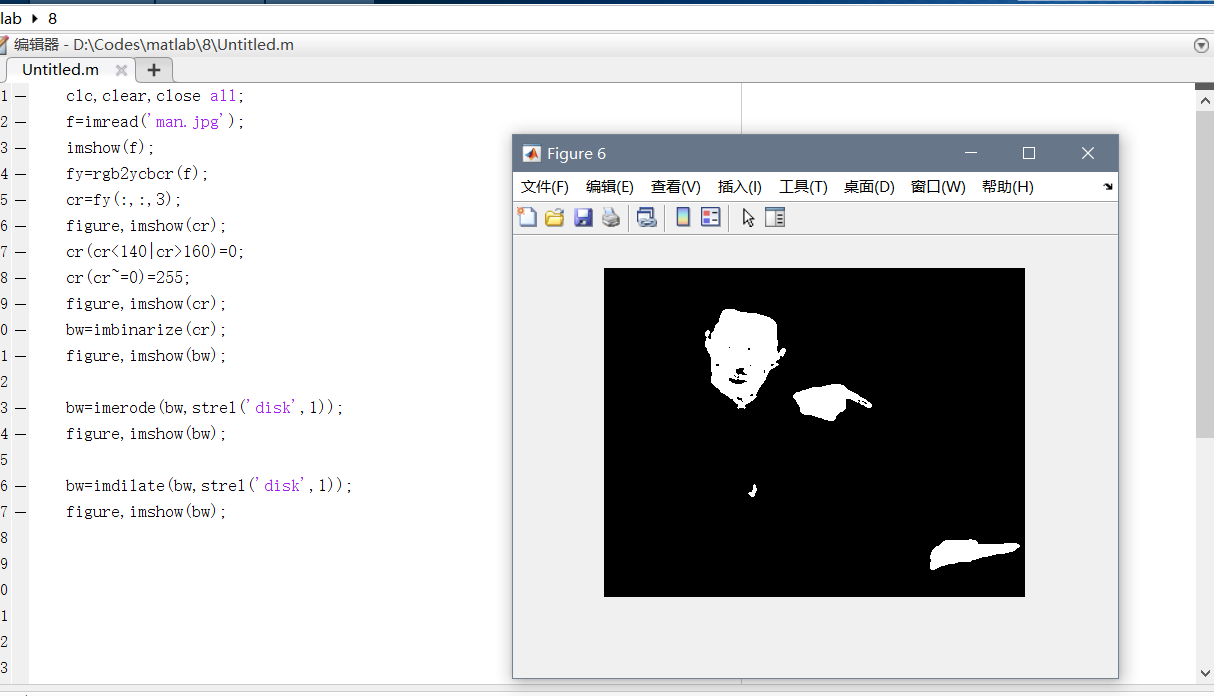

我们可以发现在中间手指头的食指上有黑色区域，我们可以用膨胀去除，同时可以恢复上一步腐蚀掉的一点区域。

新增代码：
```
bw=imdilate(bw,strel('disk',1));
figure,imshow(bw);
```
然后我们去除连通区域中的小坑洞。

新增代码：
```
bw=imfill(bw,'holes');
figure,imshow(bw);
```

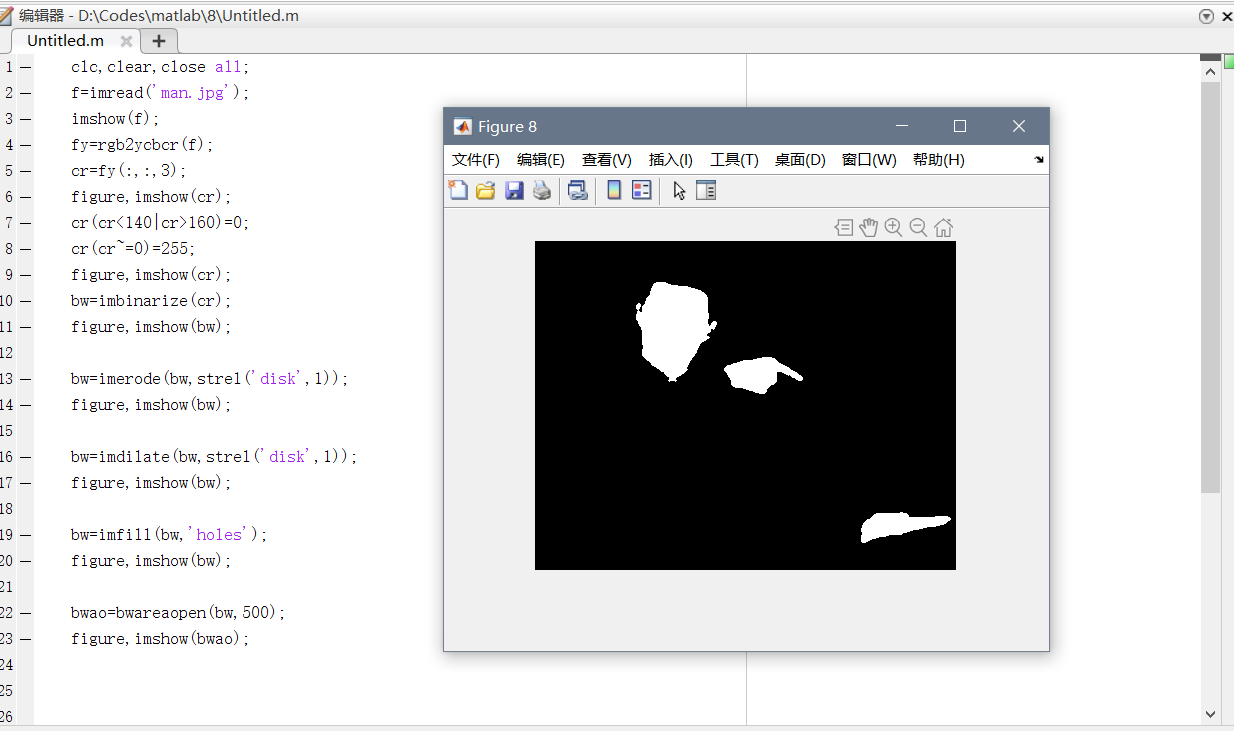

再去除图中的小对象。

在这里插入图片描述
新增代码：

bwao=bwareaopen(bw,500);
figure,imshow(bwao);

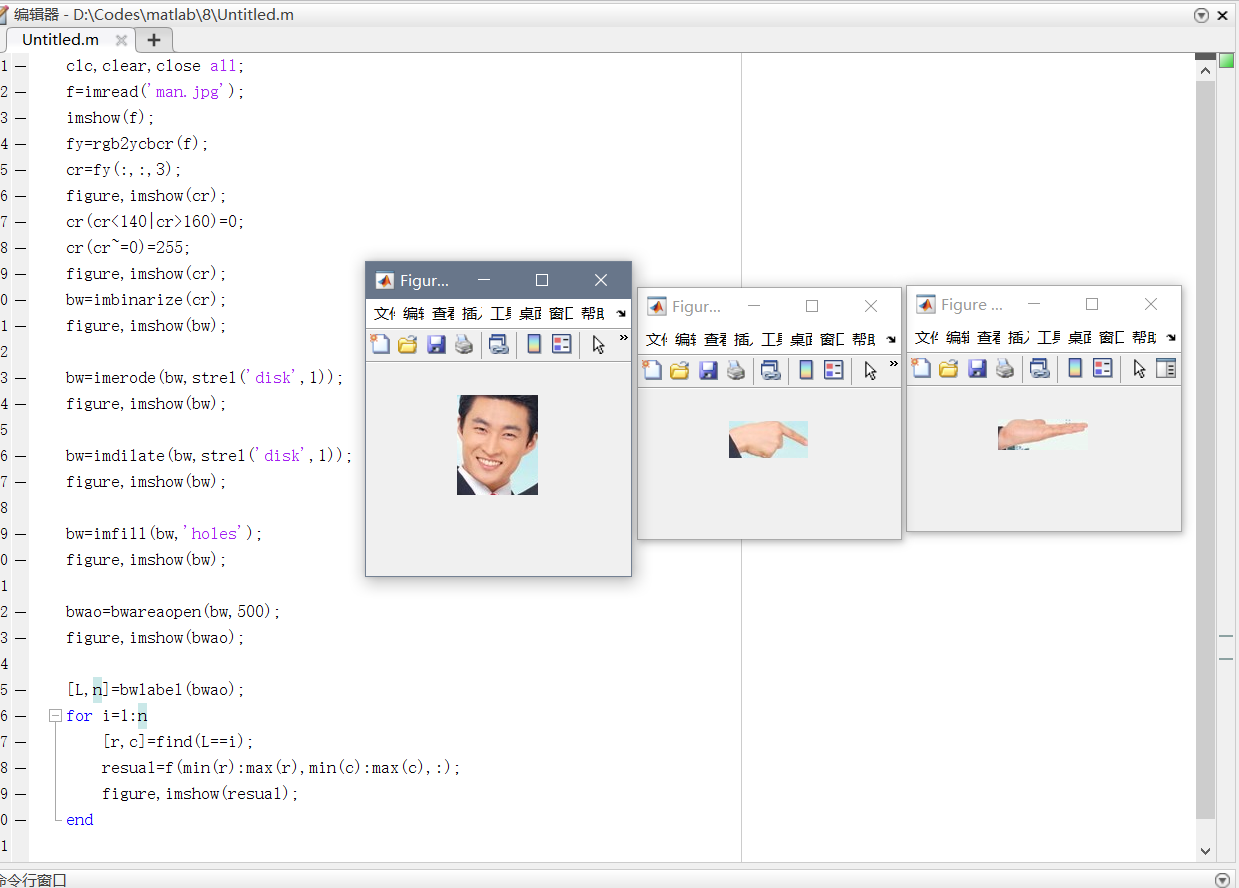

可以看到图中就只剩下手和头的区域了，之后我选择了标记连通分量的方法来标记每个连通区域，再用 for 循环来切割每个区域。关于标记连通分量的函数 label 的详细讲解，请看这里。
在这里插入图片描述
本例代码：

clc,clear,close all;
f=imread('man.jpg');
imshow(f);
fy=rgb2ycbcr(f);
cr=fy(:,:,3);
figure,imshow(cr);
cr(cr<140|cr>160)=0;
cr(cr~=0)=255;
figure,imshow(cr);
bw=imbinarize(cr);
figure,imshow(bw);

bw=imerode(bw,strel('disk',1));
figure,imshow(bw);

bw=imdilate(bw,strel('disk',1));
figure,imshow(bw);

bw=imfill(bw,'holes');
figure,imshow(bw);

bwao=bwareaopen(bw,500);
figure,imshow(bwao);

[L,n]=bwlabel(bwao);
for i=1:n
    [r,c]=find(L==i);
    resual=f(min(r):max(r),min(c):max(c),:);
    figure,imshow(resual);
end
