关于HAL库中stm32f1xx_hal_msp.c文件的认知（新手贴）

要熟练使用STM32CUBEMX这个软件，首先就要熟悉HAL库。俺以前用的片子基本都是51核心的，都是直操寄存器的，后来用STM8的片子，用的是库，感觉用起来很方便。随着项目的不断扩充和客户要求的提高，用到了STM32F103的片子，想想自己关于STM32的认知水平还在6年前3.5版本的库，感觉应该有点落后了，于是上网找找最新版本的库，好做项目设计准备。就在这时候发现了STM32CUBEMX的这个软件以及HAL库，看了相关介绍后，瞬间觉得自己完全落伍了，学习，学习，再学习......

网上好多关于HAL库和标准库优劣的探讨，俺再这就不多说了，俺认为只要能满足项目需要就行，就好像筷子和刀叉的关系，只要能把饭吃到嘴里就行。俺为啥选择学HAL库?因为俺以前啥也不会，要学当然选最新的方向学习了。

言归正传

学习HAL库，首先是对这个库的各个文件仔细研究，每个文件的大概功能、在整个库中所起到的作用、文件与文件之间引用关系、文件与文件之间的层级关系都要做到心中有数，这样在使用库做项目的时候才不至于逻辑混乱，减少调试时间。对整个库的研究需要狠下功夫，对库中文件的作用和关系了解透彻了，也就能明白了HAL的编程思想精髓，结合STM32CUBEMX，可以随心应手操刀自己的设计。

在HAL库中有一个stm32f1xx_hal_msp.c的文件，这个文件的作用就是根据用户所提供的具体的MCU型号以及硬件配置，对HAL库进行初始化设置操作。所以这个文件是就HAL库与MCU结合的纽带（不知这样描述是否恰当）。

以下是个打比方说明方式（欢迎指正）：

首先把每个片上外设看成一个功能元件，把有关所有外设的记录合起来就是一个表格（BOM表）。

好比F1系列的HAL库是对F1系列所有型号MCU功能BOM的集合。
现在要使用一个F1系列的单片机，型号就叫作A1。
在CUBEMX中，设置单片机型号为A1
那么CUBEMX就会根据A1这个关键字去配置相应的功能BOM表。并一起把相应具体的用户硬件设置写到stm32f1xx_hal_msp.c中（完成了对HAL库的初始化，注：这个初始化着重的硬件电气上的初始化，就是确定用哪个引脚，什么样高低电平、多大的频率等等）。

那么stm32f1xx_hal_msp.c中的设置是怎么调用和被调用的呢？

1.在stm32f1xx_hal_msp.c内包含了头文件stm32f1xx_hal.h。（可以认为stm32f1xx_hal.h是stm32f1xx_hal_msp.c的头文件，同样也是stm32f1xx_hal.c的头文件）
2.在stm32f1xx_hal.h中声明了HAL_MspInit(void)函数。
3.在stm32f1xx_hal_msp.c内定义了HAL_MspInit(void)函数

（也就是间接的通过stm32f1xx_hal.h文件先声明了HAL_MspInit(void)函数，再接着对其进行具体的定义，为什么要在stm32f1xx_hal.h中先声明，是因为还要在stm32f1xx_hal.c中还进行了弱定义）。

4.stm32f1xx_hal.c内弱定义了 __weak void HAL_MspInit(void)。

5.stm32f1xx_hal_msp.c中的函数定义相对stn32f1xx_hal.c中的同名函数定义具有优先权，如果在tm32f1xx_hal_msp.c没有定义某外设函数，则使用stn32f1xx_hal.c中的定义的那个函数。

6.用户可通过重新定义stm32f1xx_hal_msp.c内的函数，实现对函数的操作。

7.stm32f1xx_hal_msp.c中的函数通过stm32f1xx_hal.h头文件引用。（也就是stm32f1xx_hal_msp.c中具体定义的函数都先在stm32f1xx_hal.h中被预先声明了）。

通过上面可以了解到，用户对MCU与外设配置写在stm32f1xx_hal_msp.c内，作为回调函数被HAL库中的其他文件使用。



下面是根据网上大师们和大咖们的教导结合自己的认知写的总结，仅供参考。

英文翻译，不知道那个对，俺也不敢说：

MSP MCU Specific Package MCU 特征 包、MCU 具体实例化 包

MSP MCU Support package MCU 支持 包

作用和目的：

根据具体的MCU型号，对片上外设进行初始化设置。

这样做的目的是因为从以下几个方面考虑的：

1、所有的同一类型的外设被抽象成通用的封装，即同类型的外设在不同的MCU上的特征属性和API接口都是一样和相同的。

2、相同内核但不同型号的MCU（比如STM32F103C8T6和 STM32F103ZET6都是M3内核）的引脚数量、顺序、资源、内存空间以及片上外设种类数量存在不同。

3、为了使HAL库对具有相同内核但资源不同的MCU有较强兼容性，特增加了此文件，让用户根据每款MCU在硬件上具体区别，初始化和配置外设的IO引脚、外设的工作时钟以及外设的中断与MCU内核寄存器的对应关系。

4、此文件是对MCU硬件上的初始化设置（一些协议、数据格式等等上层的内容一般不涉及），把具体的硬件配置抽象，形成符合HAL库要求的、具有统一格式的和属性种类的结构体。此文件由用户进行编程初始化和配置。该文件内的初始化过程强调的是外设最底层硬件上的初始化。

举例：如果存在某个外设PPP

那么HAL_PPP_MSP_Init() 函数是对外设PPP硬件上的具体设置。

HAL_PPP_MSP_Init()这个函数又进一步被PPP_Init()外设初始化函数调用。

HAL_PPP_MSP_Init()是做为一个回调函数被用户配置，HAL库回调使用，从而使HAL库在整体架构上做到统一和兼容。

就是说MSP的作用是把某个外设的接口资源给具体化了，比如对于串口外设，就是指定串口具体的接口引脚状态（包含引脚的位置、电气属性等等）以及外设与CPU的接口（外设与CPU的接口就是特殊功能寄存器的映射地址，也就是告诉CPU要操作哪个外设只要操作相应地址的寄存器就可以了）。

很久之前就听说st出了一个新版本的库，用于代替原来的标准库，非常好奇，但是一直没有机会去体验。这次借着做毕设的机会，尝试着切换到新库。

官网介绍说，hal（hardware abstract layer）是一层硬件的抽象，看到这里，我非常激动，看来st终于意识到原来标准库的问题了，原来的标准库非常依赖于具体硬件细节，很难体现出使用库的优势，而且很难移植。同时我也非常好奇，st到底是如何把不同系列mcu的操作给封装起来的，是不是足够抽象，方便移植。

话不多说，直接上官网下下来再说。

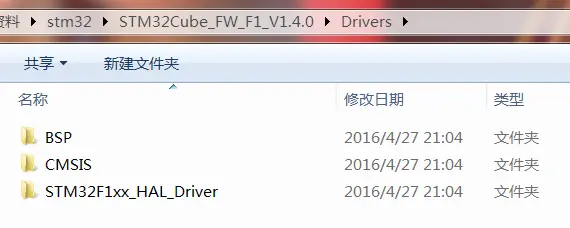

上图就是hal库的全部内容，其中STM32F1xx_HAL_Driver中属于hal库的内容。

拿到库第一步需要做的就是配置一个简单的hello world，我在配置的时候，出现了非常多的问题。最开始非常自信，只从文件夹里挑选自认为有用的文件加入到工程中，结果出现了各种问题，里面各种库的依赖关系比较复杂，如果不是很熟悉整个架构的话，还是老老实实拷贝整个文件夹吧。

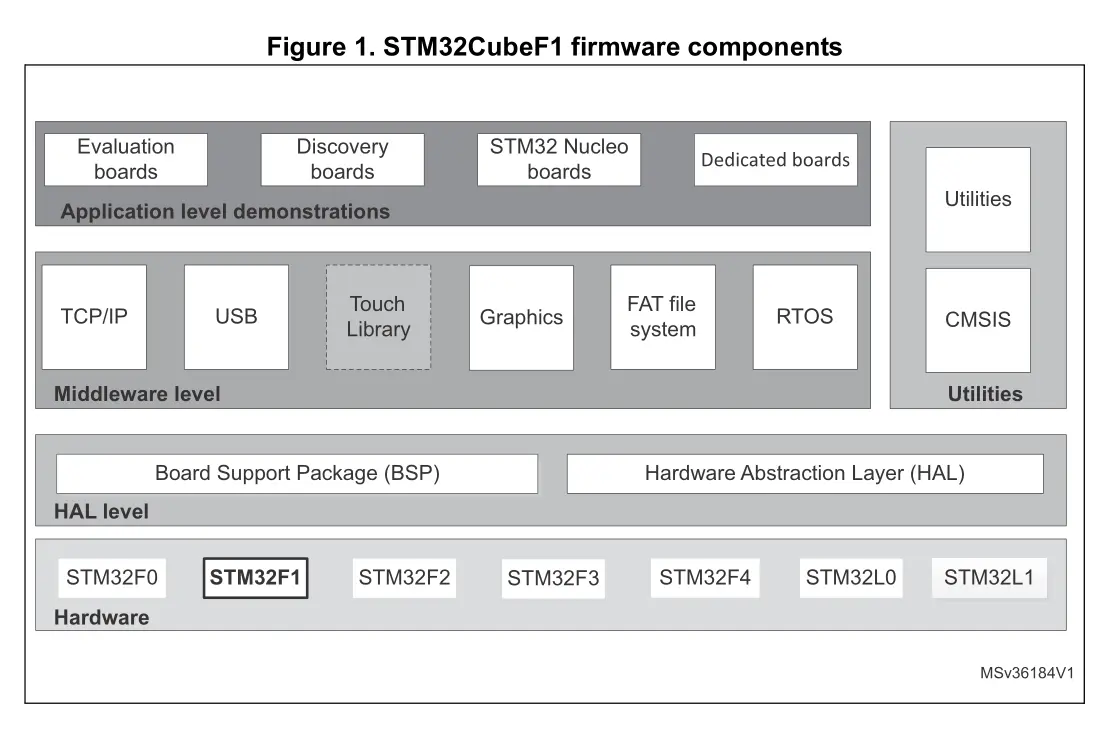

配置之前，首先要了解一下整个库的框架，官方给的框架图如下：

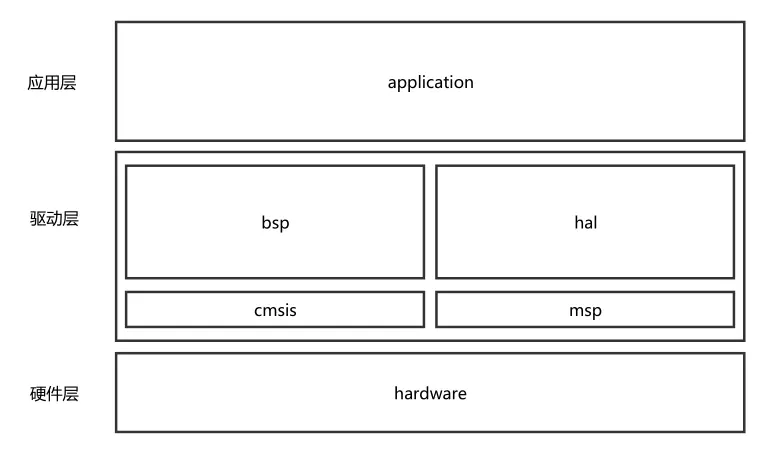

个人认为这幅图和我理解的有些许出入，故重新画了一张：

有几点区别：

• cmsis我放在了驱动层的最底层，因为cmsis库中包含的内容都是和具体cpu内核相关的东西，还有一些地址定义，这些都是非常底层的东西了，而且hal层确实是依赖于cmsis。
• hal底层我增加了一层msp，类似于bsp，全称是mcu support package，这一层相当于hal的驱动层，与硬件相关的部分比如最终的时钟配置，gpio配置等等提取出来，交给用户配置。

了解了架构，下面我们就来配置一个简单的工程吧。

1. 首先拷贝整个Driver目录到工程中。
2. 新建user文件夹，新建main.c文件。
   找到stm32f1xx_hal_conf_template.h,stm32f1xx_hal_msp_template.c，去掉"_template"放入user文件夹。
   找到stm32f1xx_it.c和stm32f1xx_it.h放入user文件夹。
3. 新建工程

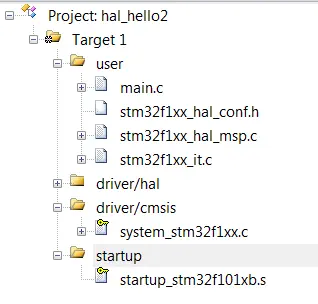

   添加源文件：


配置工程：

• 勾选Use MicroLib，因为hal使用了c标准库。

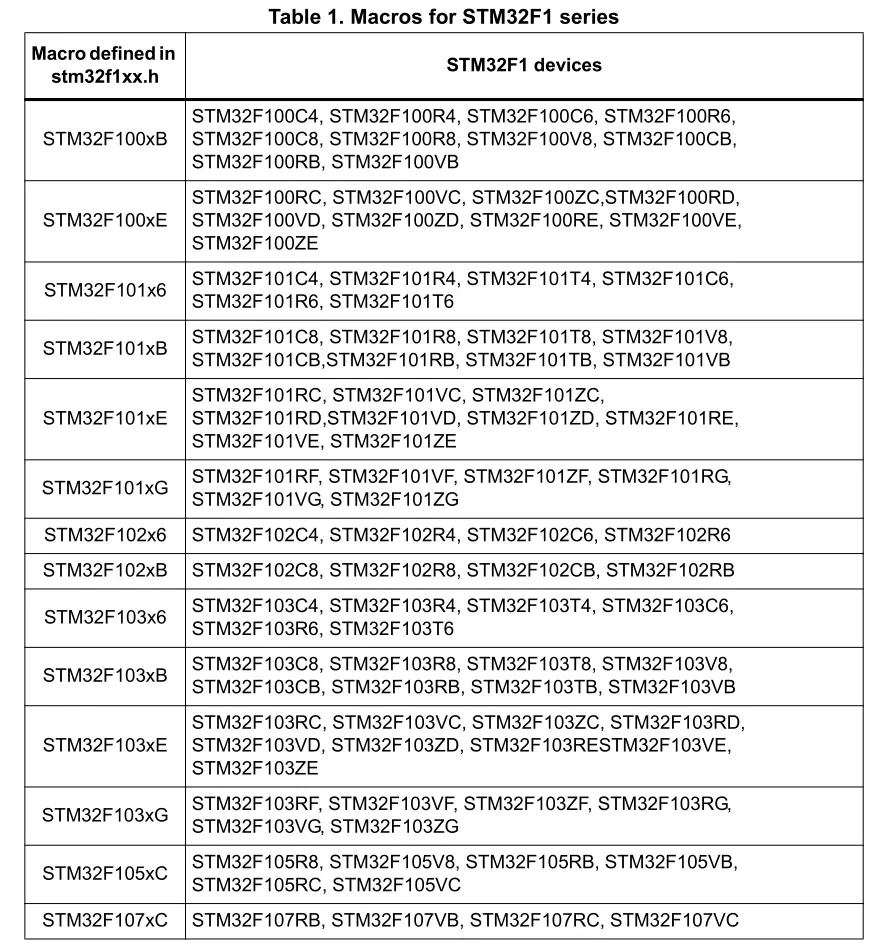

• 添加全局宏定义：USE_HAL_DRIVER,STM32F103xB。关于芯片选择，有如下表格：






• 勾选c99支持，因为hal采用的是c99标准编写，不勾选的话，会出现类似于uint32_t等类型不存在的编译错误。
• 添加包含目录，如下图：

•

  4.编写代码：

  配置stm32f1xx_hal_conf.h：
  这里面有许多用于配置的宏，比如用于精准延时的晶振频率，还有各个外设模块的开关等等。

  main.c

  #include "stm32f1xx_hal.h"
  int main()
  {
      HAL_Init();

      __HAL_RCC_GPIOC_CLK_ENABLE();

      GPIO_InitTypeDef gpio_initstruct;
      gpio_initstruct.Mode=GPIO_MODE_OUTPUT_PP;
      gpio_initstruct.Speed=GPIO_SPEED_FREQ_HIGH;
      gpio_initstruct.Pull=GPIO_NOPULL;
      gpio_initstruct.Pin=GPIO_PIN_13;
      HAL_GPIO_Init(GPIOC,&gpio_initstruct);

      while(1)
      {
          HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,0);
          HAL_Delay(150);
          HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,1);
          HAL_Delay(150);
          HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,0);
          HAL_Delay(150);
          HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,1);
          HAL_Delay(1000);
      }
      return 0;
  }


  stm32f1xx_hal_msp.c

  #include "stm32f1xx_hal.h"
  void SystemClock_Config(void);
  void HAL_MspInit(void)
  {
      SystemClock_Config();
  }
  void SystemClock_Config(void)
  {
    RCC_ClkInitTypeDef clkinitstruct = {0};
    RCC_OscInitTypeDef oscinitstruct = {0};

    /* Configure PLL ------------------------------------------------------*/
    /* PLL configuration: PLLCLK = (HSI / 2) * PLLMUL = (8 / 2) * 16 = 64 MHz */
    /* PREDIV1 configuration: PREDIV1CLK = PLLCLK / HSEPredivValue = 64 / 1 = 64 MHz */
    /* Enable HSI and activate PLL with HSi_DIV2 as source */
    oscinitstruct.OscillatorType  = RCC_OSCILLATORTYPE_HSE;//RCC_OSCILLATORTYPE_HSI;
    oscinitstruct.HSEState        = RCC_HSE_ON;//RCC_HSE_OFF;
    oscinitstruct.LSEState        = RCC_LSE_OFF;
    oscinitstruct.HSIState        = RCC_HSI_OFF;//RCC_HSI_ON;
    oscinitstruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
    oscinitstruct.HSEPredivValue    = RCC_HSE_PREDIV_DIV1;
    oscinitstruct.PLL.PLLState    = RCC_PLL_ON;
    oscinitstruct.PLL.PLLSource   = RCC_PLLSOURCE_HSE;//RCC_PLLSOURCE_HSI_DIV2;
    oscinitstruct.PLL.PLLMUL      = RCC_PLL_MUL9;//RCC_PLL_MUL16;
    if (HAL_RCC_OscConfig(&oscinitstruct)!= HAL_OK)
    {
      /* Initialization Error */
      while(1);
    }

    /* Select PLL as system clock source and configure the HCLK, PCLK1 and PCLK2
       clocks dividers */
    clkinitstruct.ClockType = (RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2);
    clkinitstruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
    clkinitstruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
    clkinitstruct.APB2CLKDivider = RCC_HCLK_DIV1;
    clkinitstruct.APB1CLKDivider = RCC_HCLK_DIV2;
    if (HAL_RCC_ClockConfig(&clkinitstruct, FLASH_LATENCY_2)!= HAL_OK)
    {
      /* Initialization Error */
      while(1);
    }
  }


  整个编程步骤就是，hal库初始化->开外设时钟->外设初始化->用户程序，然后在msp.c文件里实现其他平台相关的杂七杂八的操作，需要调用的时候会自动调用，我这里只实现了一个点亮led的功能，故只实现了HAL_MspInit()函数。如果我们要使用uart、adc等其他更复杂的外设，我们需要在msp.c文件里重写HAL_UART_MspInit()、HAL_ADC_MspInit()等函数，当我们调用HAL_PPP_Init()时，他们都会自动被调用。

  说到这里，我要说一下这里其实使用了一个c语言的技巧，实现了类似于c++的重载功能。比如我们来看UART的源文件：

  /**
    * @brief  USART MSP Init.
    * @param  husart: Pointer to a USART_HandleTypeDef structure that contains
    *                 the configuration information for the specified USART module.
    * @retval None
    */
   __weak void HAL_USART_MspInit(USART_HandleTypeDef *husart)
  {
    /* Prevent unused argument(s) compilation warning */
    UNUSED(husart);
    /* NOTE: This function should not be modified, when the callback is needed,
             the HAL_USART_MspInit can be implemented in the user file
     */
  }


  函数被__weak修饰了，意思就是，如果别处没定义，这个函数就是他，如果别处重定义了，就用新的函数，这样就实现了重载。这有一个很大的好处，就是实现oo思想中的差异化编程，hal实现所有硬件通用的功能，而把不通用的部分通过可重载的函数开放给用户修改。

  体现oo的还有个地方，每个函数中，都会接收到一个handle指针，这其实和this指针非常类似，每个函数都不用知道自己到底是在操作某一个具体的对象，只需要根据handle的指向来操作就可以了。

  回到上面的重载。在hal库中有一点比较大的改变是，中断都是通过回调函数来开放给用户的，具体使用方式也是重载相关回调函数，不像标准库是直接在stm32fxxx_it.c里填写相关中断处理函数。这样做的好处是，hal帮我们处理了一些中断来临时的杂务，只把我们感兴趣的事件开放给用户。

  但是个人觉得这个改变需要再彻底一点，因为这并没有解决代码耦合性的痛点，每一次我们需要写中断函数的时候，总是要去改底层代码，而如果st给我们实现一个注册回调的接口，那么上层和下层之前就完全分离了，应用层各个模块之间也不会产生耦合。

  总结：
  总体而言，hal相比于标准库，层次架构更加清晰了，对平台更加抽象，但是还远远不够，依然非常依赖于具体的硬件，如果能实现Qt的那种抽象就完美了。用户使用的时候，只用包含hal.h而不用去管是hal_f1还是hal_f2或是什么其他系列的头文件，所有系列的代码打包在一起，通过条件编译来实现真正的跨平台，而如果需要使用某款mcu的特色功能时，就再包含一个hal_f1extend.h。如果这些st都实现了，那么单片机编程将会变得和应用编程一样简单方便！
