基于Riffa的PCIE开发

PCIE DMA开发一共有4大类：Xilinx官方XAPP1052和XMDA IP、以色列Xillybus多通道DMA IP、国外RIFFA IP、北大EPEE IP）。

要开发一个带PCIe或者PXIe接口的FPGA板卡出来，除了硬件本身外，最重要的就是FPGA芯片里面的PCIe通信代码编写，俗称下位机FPGA编程；还有中间层的驱动文件编写以及上位机PC端的应用程序开发。

Xilinx官方提供的XDMA IP核方案有一个不足的地方，就是PCIe通信时的通道数量有限制，用户无法灵活配置，只能两上两下，无法实现8上8下这种，除非用户自己通过软件编写实现，这样工作量就会无比巨大。另外，Xilinx官方提供的驱动文件没有经过微软数字签名认证，无法正常安装，只能将windows系统设置到测试模式下才行，这点对于普通用户来说，比较麻烦。

以色列XILLYBUS公司推出的Xillybus FPGA PCIe DMA驱动IP核。这家公司技术实力非常全面，在很早的时候，就把复杂的FPGA PCIe DMA通信技术通过自己的封装变成傻瓜化，让用户能够轻轻松松集成到自己的项目和产品应用中。与此同时，该公司还把USB 3.0协议进一步封装成非常易用的FPGA IP核，以及将Xilinx ZYNQ平台里面的AXI4总线重新封装了。除此之外，Xillybus不仅仅支持Xilinx公司带PCIe的全系列FPGA芯片，还支持Altera公司带PCIe的全系列FPGA 芯片。

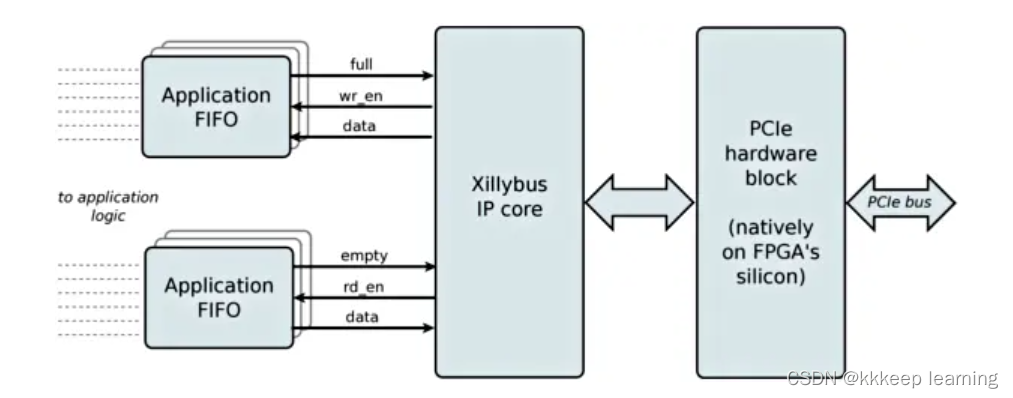

 首先，Xillybus将Xilinx或Altera公司的底层PCIe接口IP core，接入到它自己的Xillybus IP core，然后再通过四线握手的Application FIFO接口将收发TX、RX通道映射出来给到FPGA。结构非常清晰，用户即使完全不懂PCIe通信协议，也可以很简单的在FPGA里面通过调用Xillybus提供的收发FIFO接口，将数据发送到上位机PC或者接收上位机PC下发的数据，因为Xillybus直接将底层的IP核全部屏蔽了，用户只需要按照标准的四线握手协议来操作对应的FIFO缓冲区就可以了。而上位机PC端更加简单，只需要通过打开被系统（Windows和Linux都支持）识别出来的名为xillybus的PCIe设备，然后调用标准的文件读写函数，进行文件读写即可控制底层FPGA芯片里面的FIFO数据的收发。

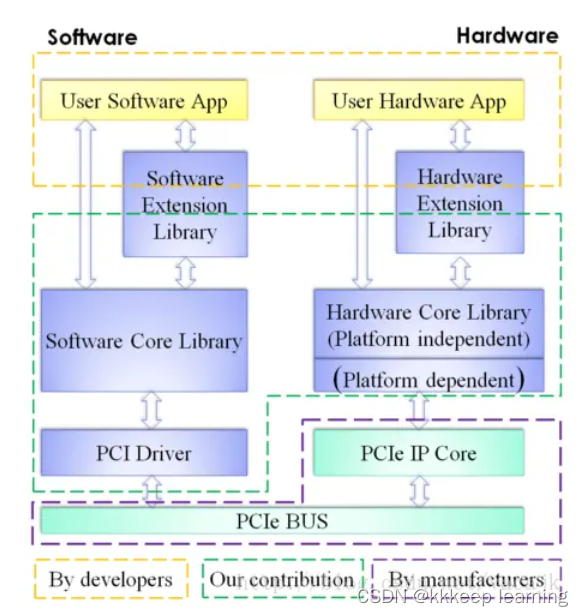

RIFFA（用于FPGA加速器的可重用集成框架），它是用于通过PCIe总线从主机CPU到FPGA相互之间进行数据交互的简单框架。该框架要求具有PCIe的上位机PC或者工控机和带有PCIe接口的FPGA硬件。RIFFA中间层驱动支持Windows和Linux，底层驱动FPGA PCIe IP核支持Xilinx和Altera芯片，上位机应用层支持LabVIEW、C / C ++、Python、Matlab和Java。

软件方面，RIFFA有两个主要功能：数据发送和数据接收。上层提供C / C ++、Python、MATLAB、Java下的DLL链接库。中间层驱动程序在每个系统（Linux和Windows操作系统）下支持识别多个FPGA（最多5个）。

硬件方面，用户访问具有独立发送和接收信号的接口（全双工），无需了解总线地址，缓冲区大小或者PCIe数据包格式。只需在FIFO接口上发送数据并在FIFO接口上接收数据即可。RIFFA不依赖于PCIe桥接器，因此不受桥接器实现的限制。取而代之的是，RIFFA直接与PCIe端点一起使用，RIFFA使用直接内存访问（DMA）传输和中断信号传输数据。这样可以在PCIe链路上实现高带宽。软件和硬件接口都已大大简化。

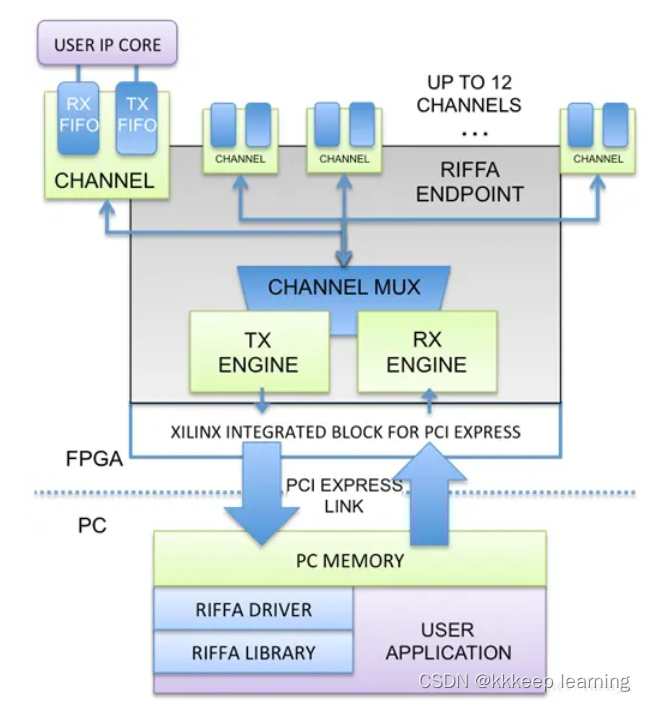

FPGA底层集成了Xilinx的PCIe core，然后使用TX、RX引擎，经过通道仲裁映射到最多12个TX、RX通道上。结构与PIO、BMD的结构类似，增加了通道扩展的功能，这样用户就不需要自己去写仲裁代码了。

上位机PC端主要就是基本的驱动、应用结构，PCIe的访问空间映射到了PC的内存上；中间层的RIFFA驱动负责内存以及PCIe接口的管理，RIFFA动态链接库可以被用户应用程序调用，从而实现对底层RIFFA驱动的调用，并最终实现PCIe的数据通信。

最后一个就是昙花一现的北大开源组织做的EPEE，图7-8是其系统框图，感兴趣的用户可以自行分析，因为目前可以找到这个EPEE的资料和应用非常少，这里就不在介绍了。

选择一个合适的FPGA PCIe驱动IP非常重要，不仅可以节约大量开发时间，关键是稳定性要比我们自己写的更好，毕竟很多商业的FPGA驱动IP核和驱动inf文件都是经过了大量企业实践检验过的，而很多所谓的开源代码，实际上用起来总是有这样那样的bug和坑，需要用户自己花费大量的时间去调试、修改和维护，有时候得不偿失。如果是做产品的话，个人愚见，还是用成熟的企业版软件工具包和FPGA驱动IP核，毕竟稳定胜于一切，社会分工不一样。以上来源于：神电测控 https://www.bilibili.com/read/cv10494381/

这里考虑到后续将接入多个FPGA进行资源池管理，我们选择使用基于开源的Riffa开发PCIE接口驱动。

这里使用基于Linxu系统作为我们的host进行开发，板卡是Kintex-7.这里为了方便，直接使用Riffa给的FPGA demo里的板卡型号进行开发。在XXX文件夹下，使用vivado2015.4打开工程在setting中可以看到板卡的型号。为了方便我们进行开发，而较少的对底层IP进行修改和调试，直接使用demo case。

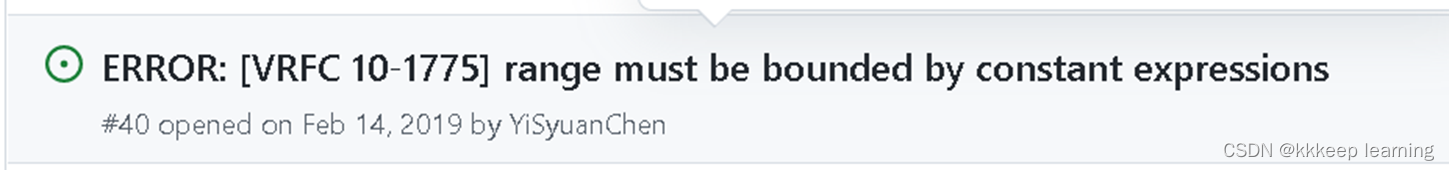

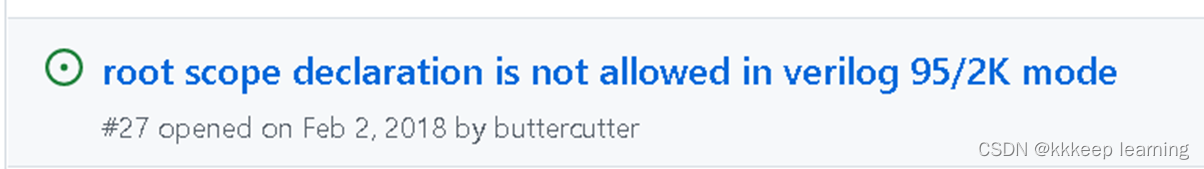

这里需要说明一下，在vivado2019.1中对demo进行综合，总是会遇到问题，编译不能通过。有些是对functions.vh文件中的clog2s方法进行修改，还有将functions.vh文件set global  include均不能解决。于是将vivado版本进行降级编译。于是选择了vivado2015.4，编译通过。Riffa这个开源框架也是最近几年没有人在维护了，所以对新版本的vivado编译会有问题。所以有遇到相同问题的小伙伴可以尝试下。



 先说一下我们的环境：

linux主机为host，使用c_c++代码进行上位机调试。使用xilinx kintex7芯片为FPGA工程。

接下来，Linux端驱动安装。

#download
$:git clone https://github.com/KastnerRG/riffa
$:cd driver/linux

#install kernel header
$:sudo make setup

#compile and install
$:make
$:sudo make install
$:sudo ldconfig
$:sudo modprobe riffa

#check
$:lsmod | grep riffa

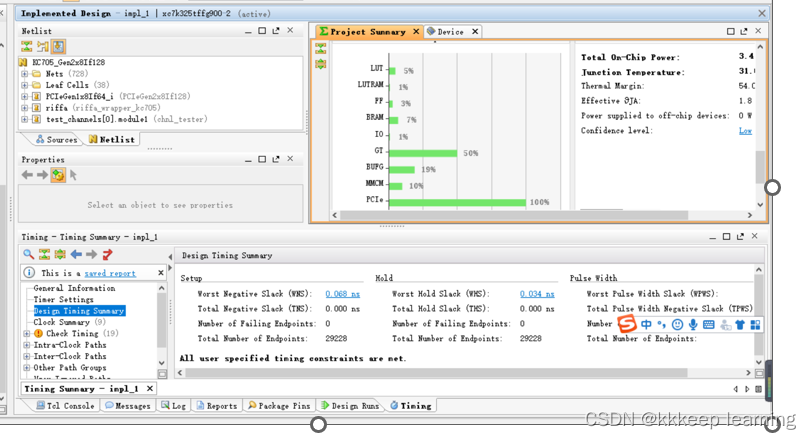

FPGA工程编译综合，bit流下载。

 调试：

done.
