电源树的绘制

1 案例展示

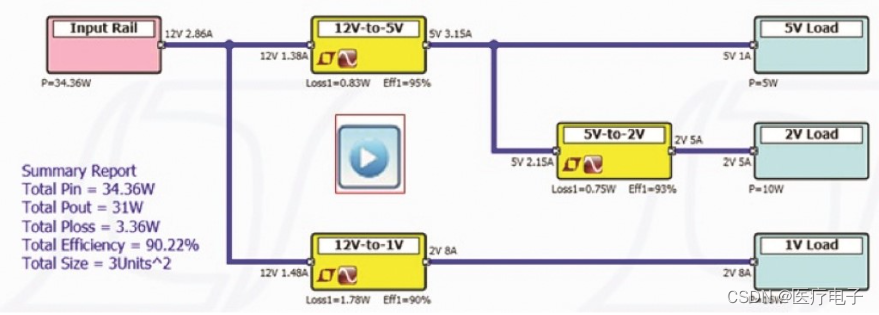

案例1：
在这里插入图片描述
案例2：
在这里插入图片描述

2 工具介绍

2.1 窗体介绍

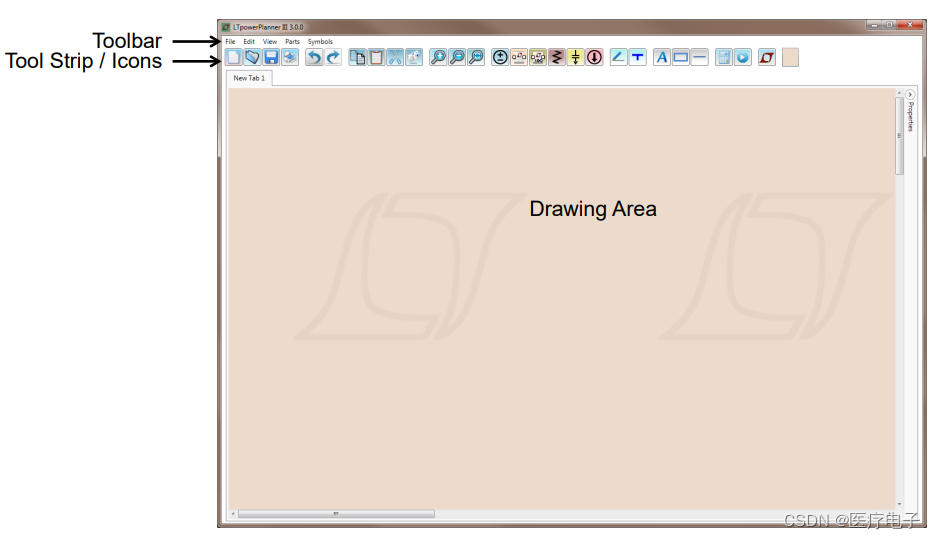

主窗体：
软件的窗体比较简单，主要有以下几个部分组成：Toolbar、Tool Strip / Icons。

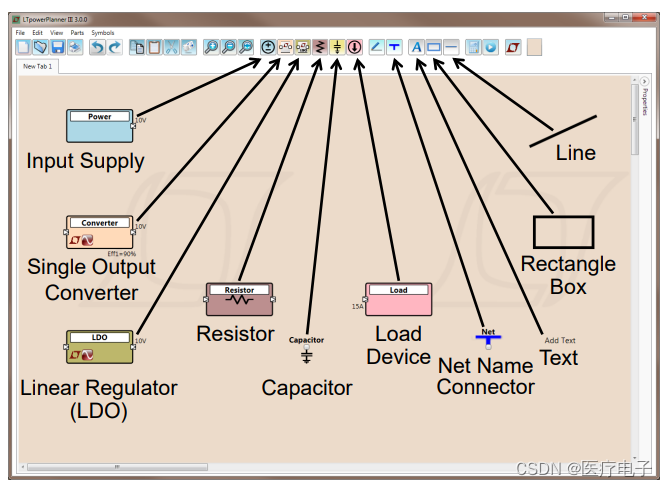

在这里插入图片描述组件介绍：
在这里插入图片描述

2.2 使用的步骤

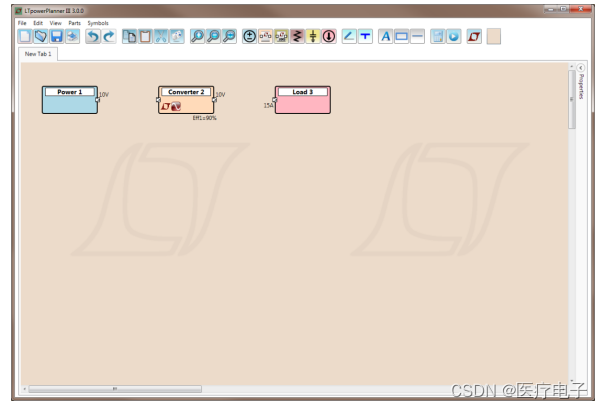

1.放置器件
点击 Power, Converter or Load 图标，并防止在绘图区域。
在这里插入图片描述

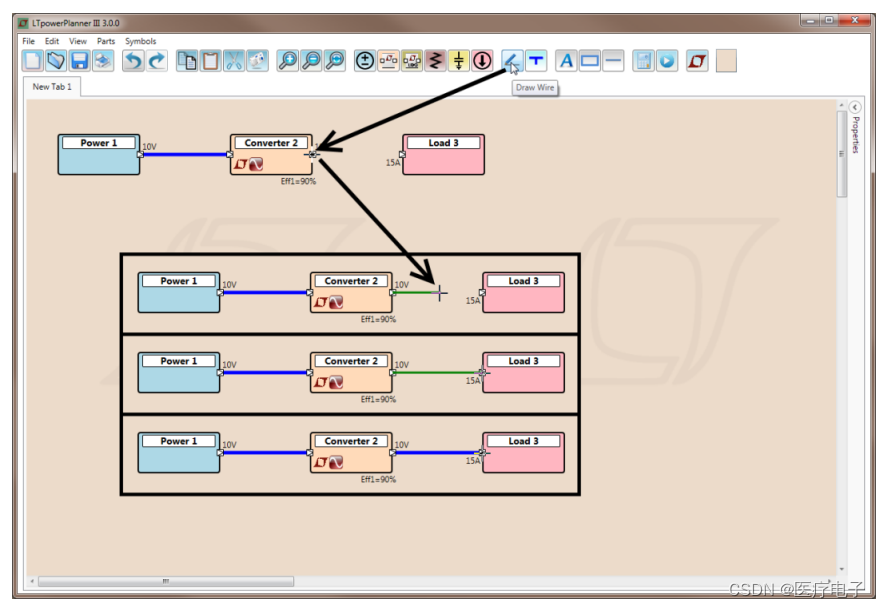

2.组件互联
点击Draw Line绘制线缆
在这里插入图片描述

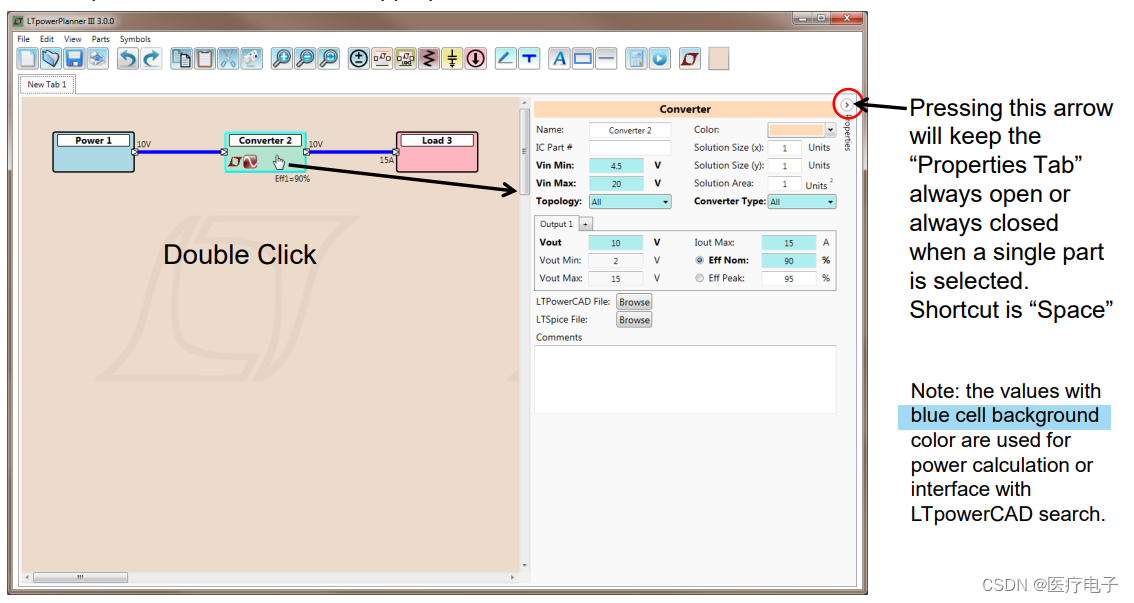

3.设置组件的属性
双击器件，即可设置组件的属性。
在这里插入图片描述

其中，蓝色的属性会参与计算。

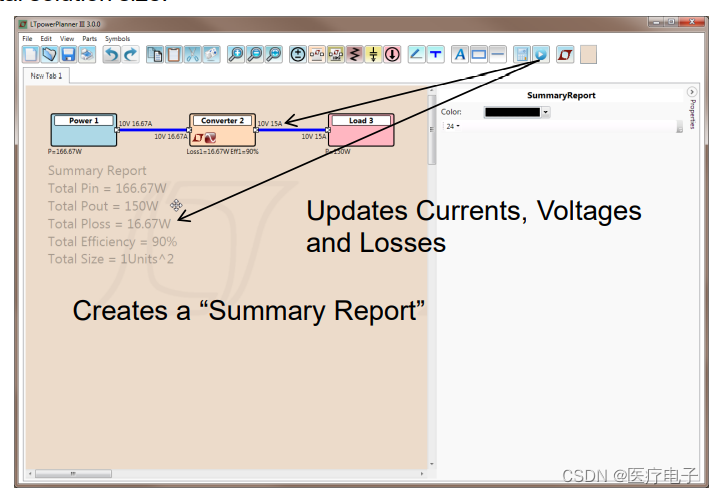

4.计算参数
点击RUN，即可计算相应的参数。
在这里插入图片描述

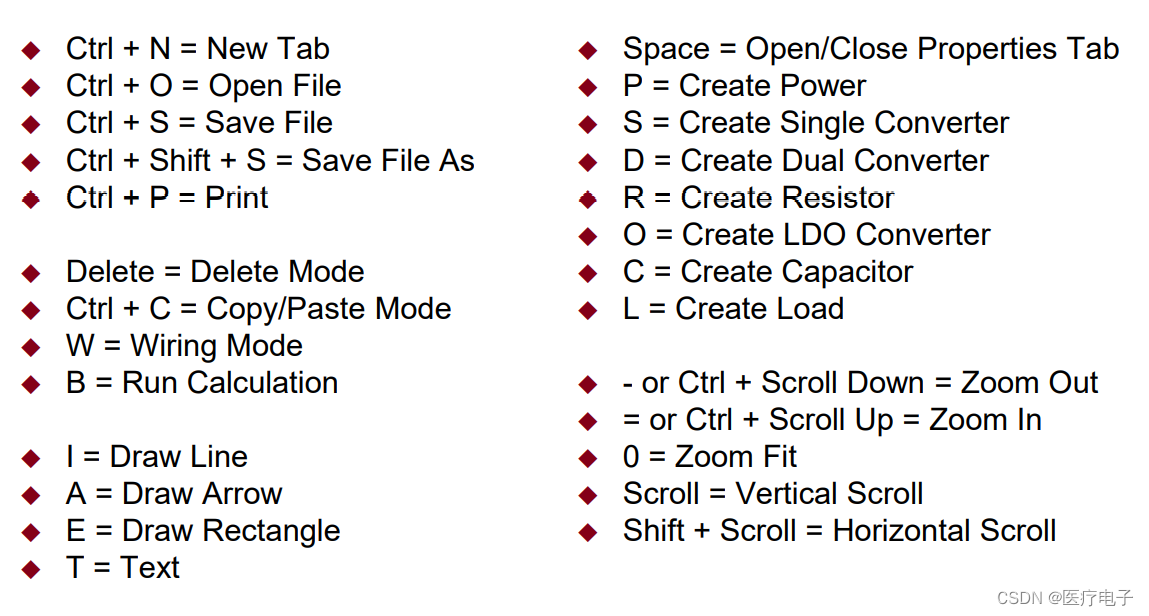

3 快捷键介绍

在这里插入图片描述

想玩转LTpowerPlanner，记得遵循这3个基本步骤哦~
