简介

小编最近的工作就是在不停的用 LaTeX 改小论文和撰写毕业论文（想明年年初毕业）。所以，近期很少花时间来写推文。今天抽空来整理下，近期使用 LaTeX 的一些心得和技巧。相关推文可见：

1. 玩转爱斯维尔 LaTeX 模板：定制技巧一网打尽！

2. 适合撰写课程论文的 LaTeX 模板;

3. 期刊回复信 TeX 模板汇总

4. LaTeX 常用数学符号汇总

表格中设置不同颜色背景

导言中添加 xcolor 包，并定义颜色。

\usepackage[table]{xcolor}
% 定义颜色命令
\definecolor{darkblue}{HTML}{1D305F}

正文中，添加以下代码：

\begin{document}
\begin{table}[htbp!]
  \centering \footnotesize
  \caption{Pearson correlation coefficients of two PCs under different units.}  \label{cor}
  \renewcommand{\arraystretch}{1.25}
  \vskip 2mm \setlength{\tabcolsep}{3mm}
  \begin{tabular}{ccccccccc}
    \hline
    Unit & 1 & 2 & 3 & 4 & 5 & 6 & 7 & 8\\
    \hline
    Correlation &
    \cellcolor{darkblue!80} \textcolor{white}{0.819} & \cellcolor{darkblue!50} \textcolor{white}{0.749} & \cellcolor{darkblue!90} \textcolor{white}{0.806} &
    \cellcolor{darkblue} \textcolor{white}{0.840} &
    \cellcolor{darkblue!60} \textcolor{white}{0.779} &
    \cellcolor{darkblue!50} \textcolor{white}{0.749} &
    \cellcolor{darkblue!60} \textcolor{white}{0.765} &
    \cellcolor{darkblue!90} \textcolor{white}{0.800} \\
    \hline
  \end{tabular}
\end{table}
\end{document}

其中，\cellcolor{darkblue!80} \textcolor{white}{0.819} 表示该单元格内背景为深蓝色，80 表示使用颜色的强度为 80%。字体颜色为白色。此时，可以得到以下表格：

重新定义编号格式

下面代码常用于补充材料的 LaTeX 导言中。主要用于修改文档中标题、公式、图形和表格的编号格式，并添加了 “S” 前缀。

\renewcommand{\theequation}{S\arabic{equation}} %公式
\renewcommand{\thefigure}{S\arabic{figure}} %图形
\renewcommand{\thetable}{S\arabic{table}} %表格
\usepackage{titlesec}
% 标题
\titleformat{\section}
  {\normalfont\large\bfseries} % 标题格式
  {S\thesection} % 添加 S 前缀
  {1em} % 标题与编号之间的距离
  {} % 代码在标题之前
\titleformat{\subsection}
  {\normalfont\bfseries} % 标题格式
  {S\thesubsection} % 添加 S- 前缀
  {1em} % 标题与编号之间的距离
  {} % 代码在标题之前

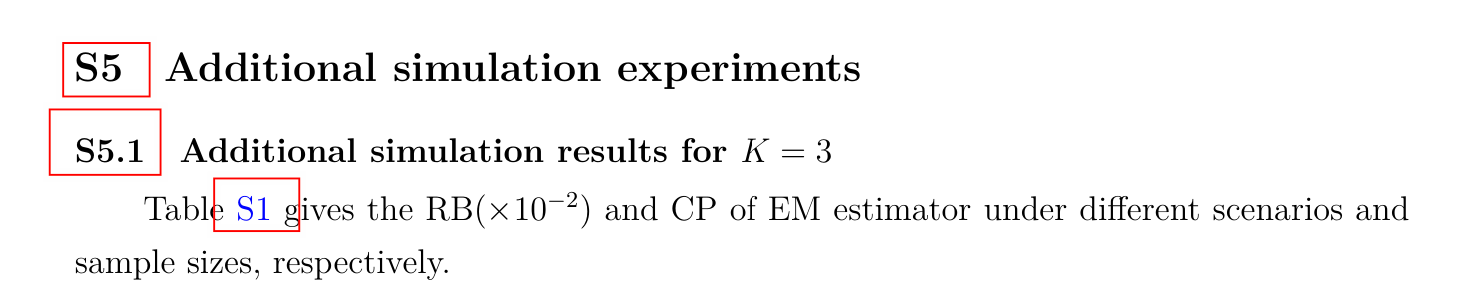

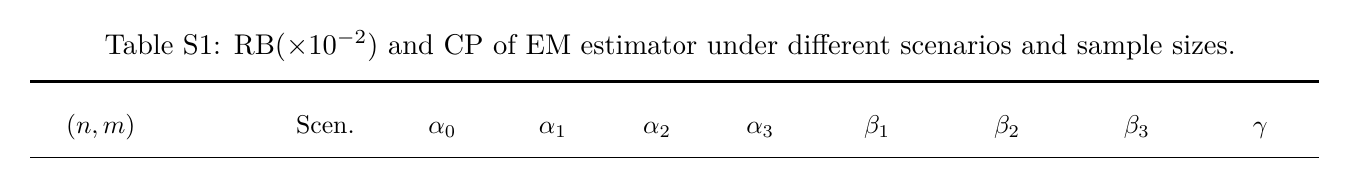

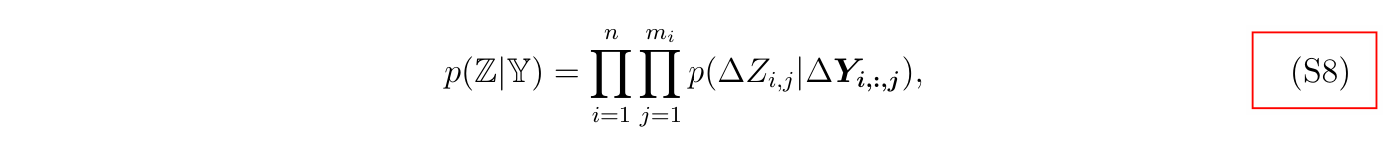

此时，可以将文中的公式，图表以及标题定义编号为 S1 xxxx。例如：

常用图片排版

其他排版形式可见推文：LaTeX文档多图排版笔记。需要加载 subfigure 和 epsfig 包。

注意：如果需要添加并显示中文，需要使用 XeLaTeX编译器，并加载 ctex 包。

\begin{figure}
	\centering
	\subfigure[xxx]{
		\begin{minipage}[b]{1\textwidth}
			\includegraphics[width=0.45\textwidth]{1.png}
			\includegraphics[width=0.45\textwidth]{3.png}
		\end{minipage}
		\label{fig:1}
	}
	\subfigure[xxx]{
		\begin{minipage}[b]{1\textwidth}
			\includegraphics[width=0.45\textwidth]{3.png}
			\includegraphics[width=0.45\textwidth]{1.png}
		\end{minipage}
		\label{fig:2}
	}
	\caption{四图栅格摆放，统一大标题，两两独立子标题}
	\label{fig:all}
\end{figure}

绘制复杂图表

详细可见前段时间更新的三期内容：

1. 使用 TikZ 绘制图形：介绍和资料分享；

2. 使用 TikZ 绘制图形：基础知识

3. 使用 Mathcha 绘制复杂图表并转化为 LaTeX 代码

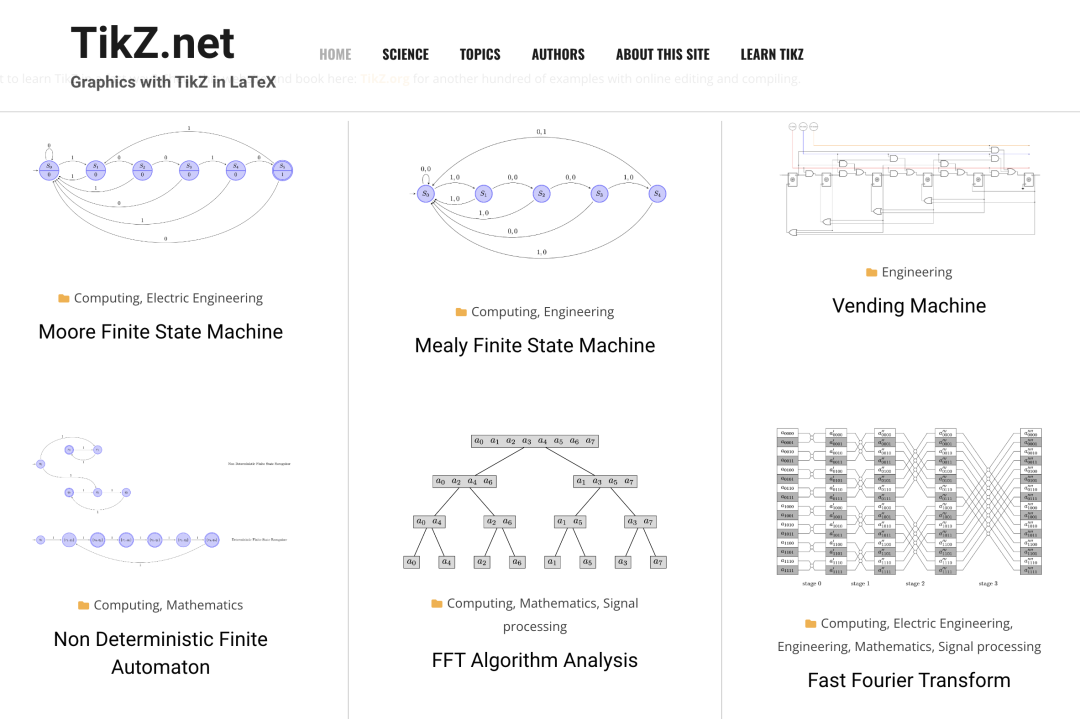

加载 TiKZ 包，并在正文中使用 tikzpicture 环境绘制图形。读者将可以得到：
