Windows下使用Vscode+iverilog的makefile

前言

        之前在Vscode中一直使用powershell手摁命令进行编译，如果有错就需要重新修改，在工程量变大之后这样的开发方式变得非常繁琐并且消磨精力，因此本文主要针对在Vscode中的makefile配置进行一个简单介绍，解放双手。

        在windows下使用iverilog+GTKwave进行仿真的实例在网上已经有不少教程，主要可以参考：

全平台轻量开源verilog仿真工具iverilog+GTKWave使用教程

使用轻量级linux仿真工具iverilog

WINDOWS上使用IVERILOG+GTKWAVE仿真

具体参数说明及安装过程可见上文，本文不再赘述。

准备工作

       Vscode就不必赘述，为了在vscode中可以直接使用make命令进行编译，需要下载cygwin作为vscode调用的终端。

cygwin的下载地址及参考链接

        cygwin的下载地址，具体安装步骤可见Windows：安装cygwin教程。

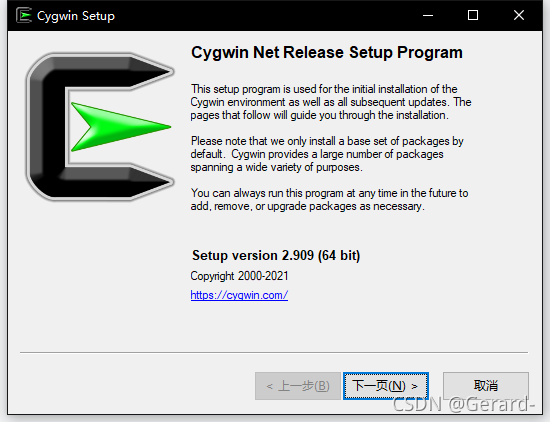

cygwin的安装步骤



         直接下一步没啥好说的, 接下来会出现三种安装模式：

1 Install from Internet，这种模式直接从Internet安装，适合网速较快的情况；
2 Download Without Installing，这种模式只从网上下载Cygwin的组件包，但不安装；
3 Install from Local Directory，这种模式与上面第二种模式对应，当你的Cygwin组件包已经下载到本地，则可以使用此模式从本地安装Cygwin。

         我选择了internet安装，下一步是选择安装路径，直接一直下一步到源选择：

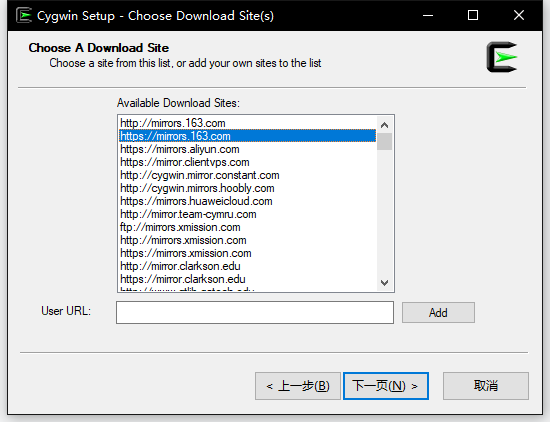

         可选阿里镜像或者网易镜像（图中选中部分），接下来是选择需要安装的组件：

        推荐Devel全部安装+wget，前者包含make，是编译中必须使用到的命令，后者可以通过wget命令安装apt-cyg，进行包管理。使用wget安装包可参考：Cygwin的安装及使用apt-cyg管理软件包。

        如果apt-cyg的下载源出问题，请参考Win10安装cygwin并添加apt-cyg

        是否安装在new中可选择。

        接下来等待安装完成就可以了,整个devel内容装下来好像也挺大的，我的cygwin有差不多7个G，如果不需要其中很多内容可以仅勾选make和wget进行下一步。

VScode配置

自动报错、自动编译

1.在扩展里搜索"verilog"，找到下载人数最多的这个插件：Verilog-HDL/System

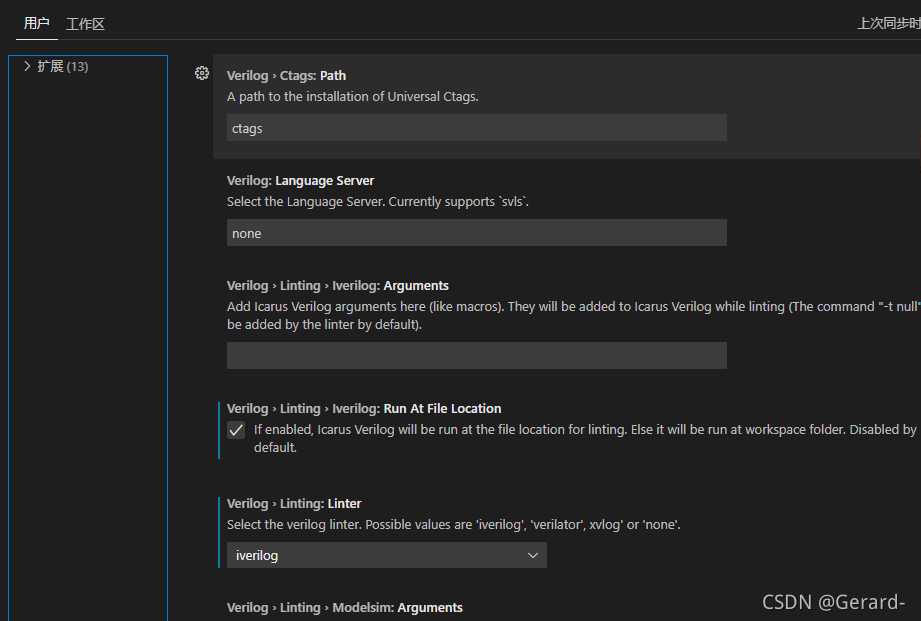

2.安装ctags，并在目录中指定ctags的PATH到你的ctags文件夹

右键-转到定义，来验证是否成功安装ctags(好像需要重启vscode)

 3.指定linting为iverilog

 4.更改输入参数

        如果在一个module中实例化了一个模块，而这个模块并没有在这个.v中引用的话就会出现如下错误：

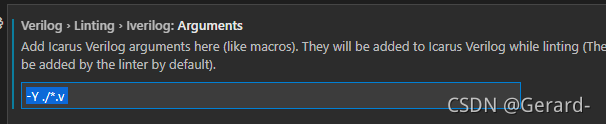

        建议方法：在linting的参数里增加-Y ./*.v

自动例化

         推荐使用Verilog_Testbench插件进行自动例化，作者truecrab,需要安装python3以上的运行环境

        在cygwin中需要安装python3，若未安装python3，可调用windows中的python3，具体内容请见：Cygwin中自带的python使用

        并且在插件中需要修改两项内容：

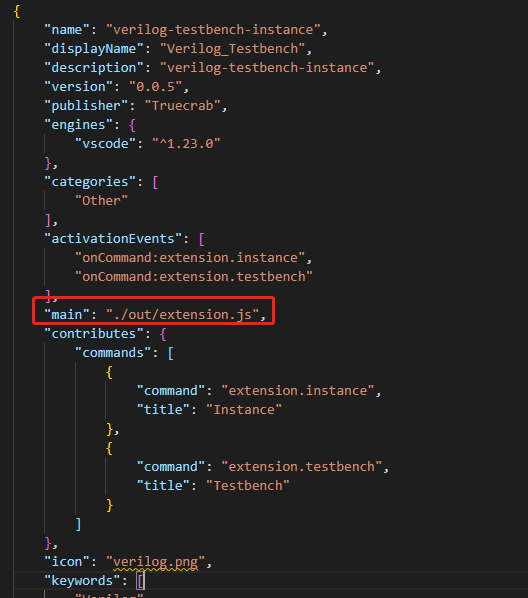

打开C:\Users\你的用户名\.vscode\extensions\truecrab.verilog-testbench-instance-0.0.5，修改package.json中的

为./out/extension.js，图中是我已经修改好的内容，默认应为 ./out/extension;

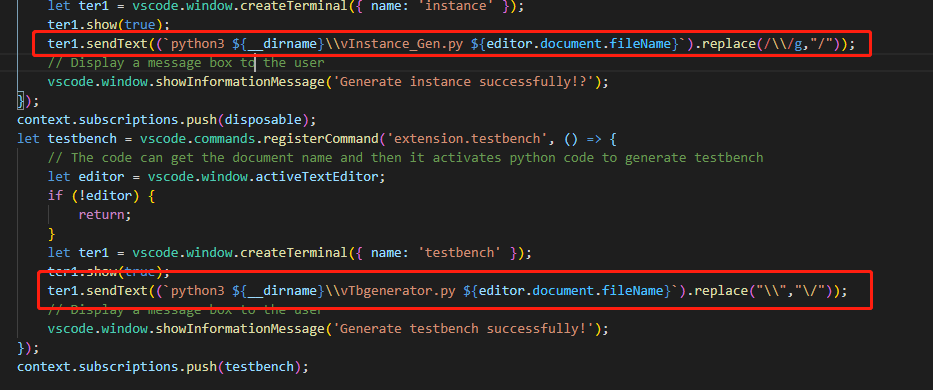

        并修改extension.js中的

ter1.sendtext内容为

ter1.sendText((`python3 ${__dirname}\\vInstance_Gen.py ${editor.document.fileName}`).replace(/\\/g,"/"));
ter1.sendText((`python3 ${__dirname}\\vTbgenerator.py ${editor.document.fileName}`).replace(/\\/g,"/"));

 防止powershell变为Cygwin时出现的转义问题。

修改默认终端为Cygwin

        打开Vscode的设置-功能-终端，在setting.json中编辑默认终端为cygwins，具体可参考vscode配置bash终端作为默认终端

"terminal.integrated.env.windows": {
        "CHERE_INVOKING": "1"
    },
    "terminal.integrated.profiles.windows":{
        "cygwin":{
            "path":["你的根目录\\cygwin64\\bin\\bash.exe"],
            "args": ["-l"],
        }
    },

        到此，VScode的设置就告一段落了，接下来就可以直接使用make进行编译了
