PLC基础知识

1.PLC中的数据寄存器地址D表示存数据的地方。

2.PLC的物理存储器的规定：PLC存储器以字节为单位（Byte），存储单元以位（Bit）、字节（B，8Bit）、字（W，16Bit）或双字（DW，32Bit）为单位使用，而每个字节单元（B）包括8个位，以“存储表识符+字节地址.位序”的形式表示其中的一位，其中位存储器标识符M，字节标识符MB，字标识符MW，双字标识符MD。以位存储器（M）为例，如果以双字为单位使用存储器，则需要用相邻的4个字节来表示一个双字，其中的低地址字节单元作为双字的高字节，高地址字节作为双字的低字节。因此位存储器MD10由MB10、MB11、MB12、MB13四个字节组成，其中MB10为位存储器MD10的最高字节，而MB13为双字的最低字节。在使用字和双字时要注意字节的划分，防止出现字节重叠造成的读/写错误。

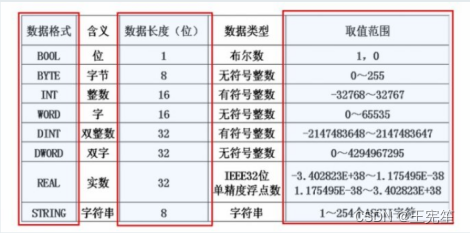

3．PLC存储器数据类型：

4.通信实现方式：网口（网口是针对局域网内的）和串口（串口专为广域网设计）。串口与网口区别：串口走的是串行口通讯协议 以太网口走的是以太网通讯协议。

5.网络通讯协议（其作用是便于服务器之间传输数据）：常见的有MICROSOFT的NETBEUI、NOVELL的IPX/SPX和交叉平台TCP/IP，其中最常见的是TCP/IP协议。TCP/IP协议是一个协议簇，里面包括很多协议的，其中UDP和TCP是所有协议中的传输层协议，主要负责提供端对端的接口。

6.数据上传：1）客户端上传数据到服务器，必须做好以下工作：1.确认好服务器的IP地址和对应传输数据的通信端口号；2.将软件内置通信设置里设为客户端，其IP地址和端口号必须与服务器那边的IP地址和通信端口号对齐；3.客户端工控机的本地连接里的IP地址第四个时段必须服务器的IP地址错开，不能发生冲突，以及通信的带宽必须都设置在100M左右，目前更多的是百兆通信，没有千兆通信；4）由客户端向服务器申请连接。

7.插头上的“L”“N”“E”所代表的意思：1）L：火线（Live Wire），火线对地电压为220V；2）N：零线（Naught Wire），零线对地电压为0V，零线是为电路提供正常工作而设的电路通道线；3）E：地线（Earthing），地线是为用电设备安全所设的一条线。
