s7-300 PLC的内存

s7-300 plc的内存

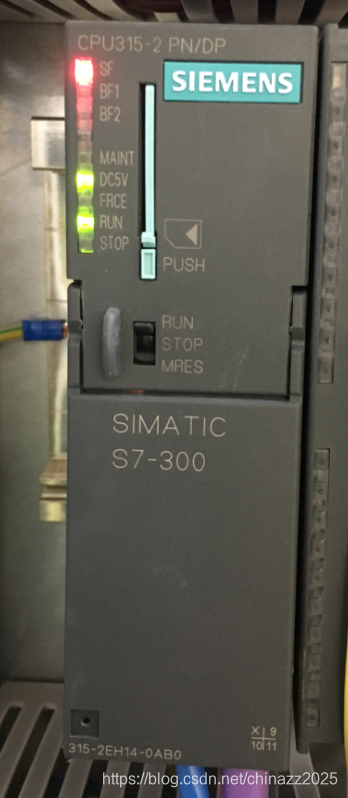

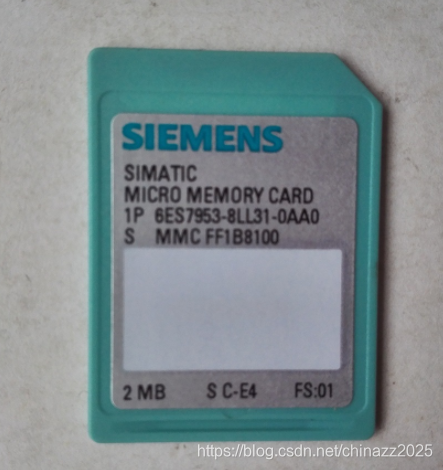

对于cpu315-2pn/dp，必须要有mmc卡才能正常运行，因为程序块和db块都是保存在mmc卡上的。


• 如何恢复DB块的当前值为初始值

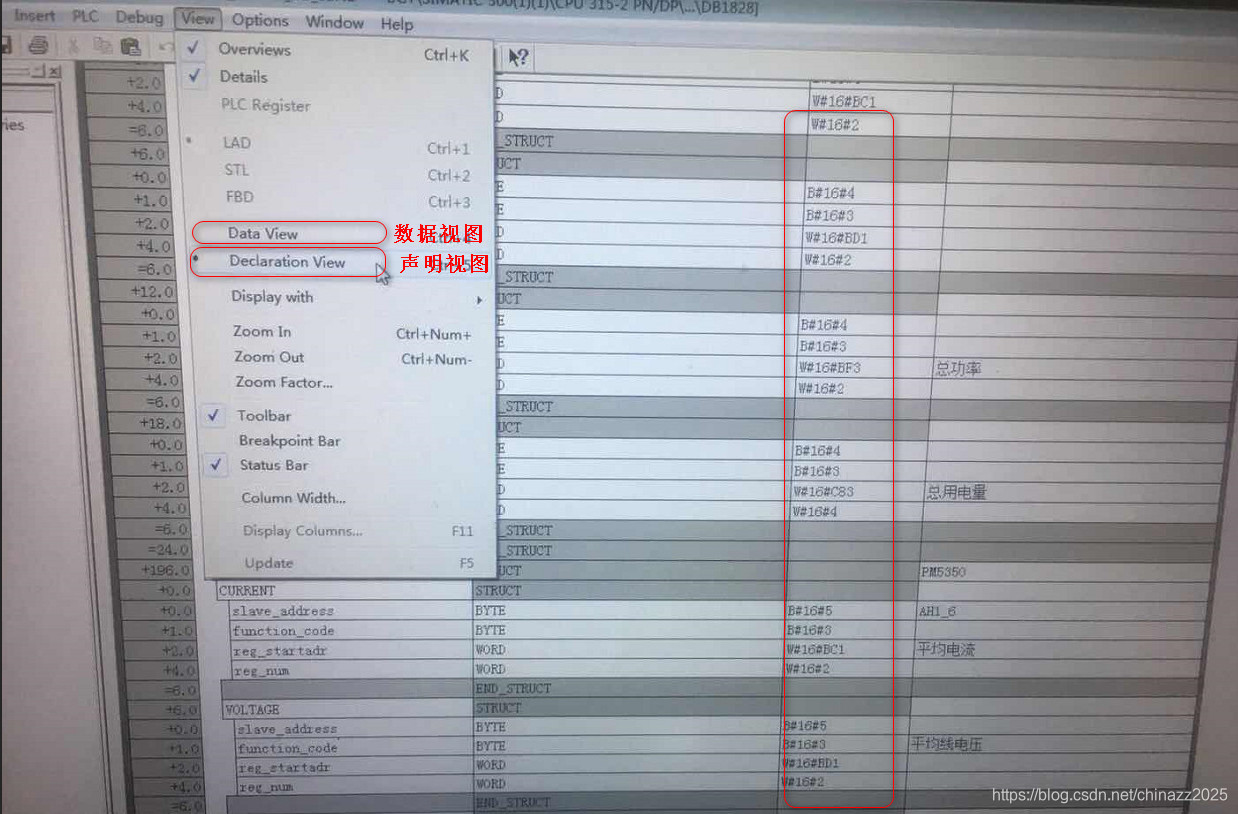

1.在声明视图里面把初始值修改为需要的值（如果不需要修改的话，这一步可以跳过）

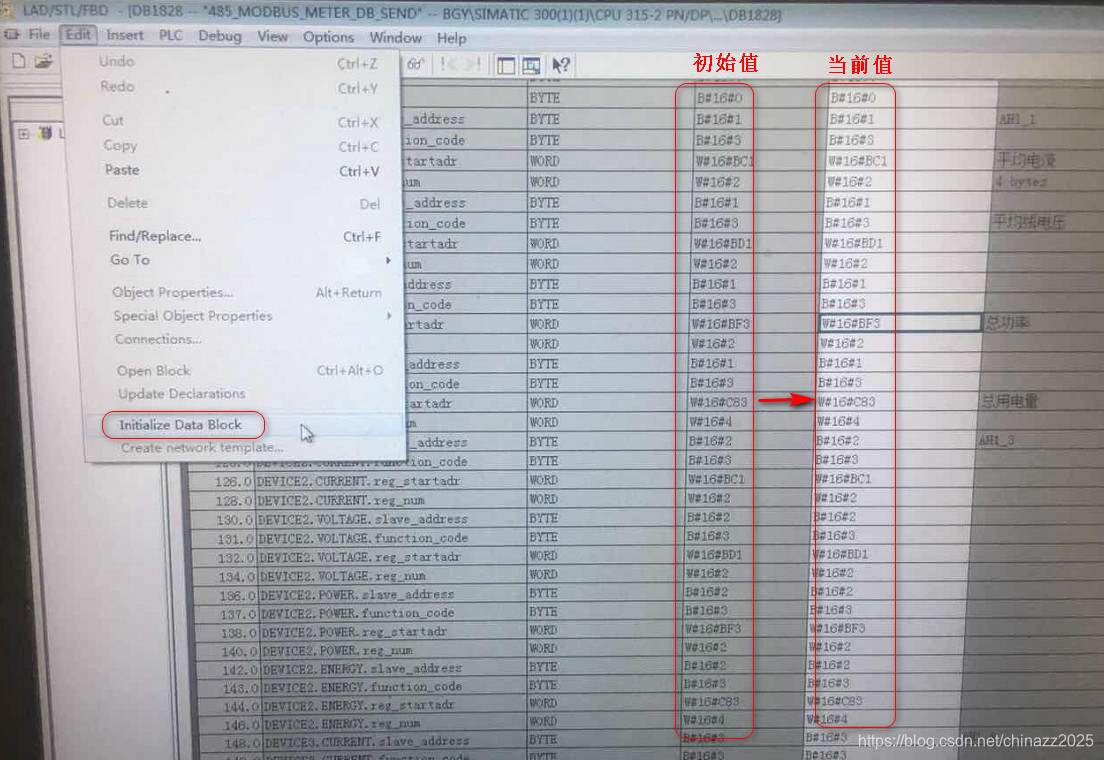

2.切换到数据视图，并选择编辑/初始化数据库，这样系统会自动把初始值这一列的值复制到当前值这一列。此时，点击下载程序，即可把当前值重新恢复为初始值



• 怎么确认所需MMC的容量

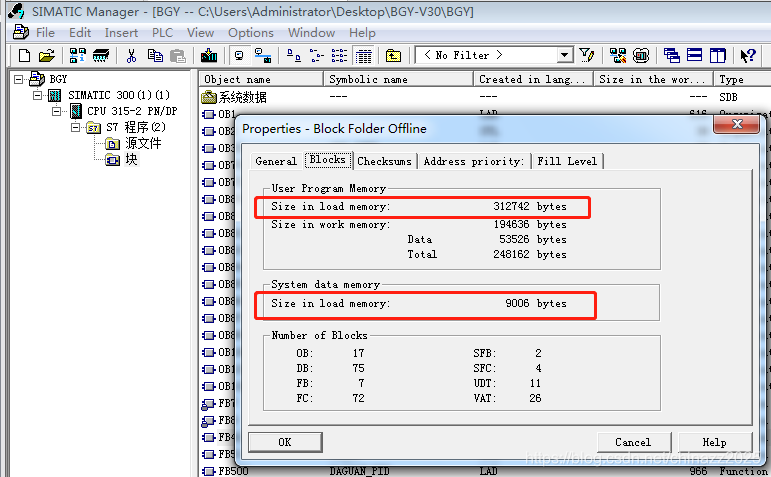

如下：右键块属性，把链各个load memory的值相加就是当前程序所需占用的存储空间大小

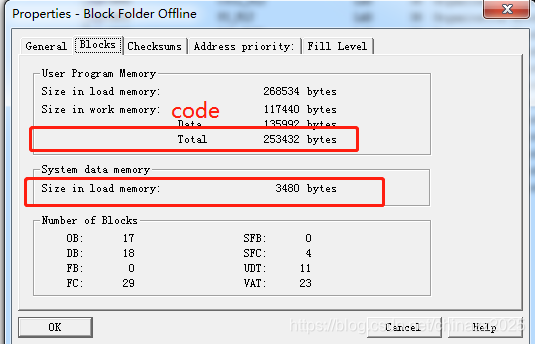

• 怎么确认所需RAM的容量

下面两个之和差不多就是所需内存的大小
其中system data是指硬件组态经过编译之后的文件

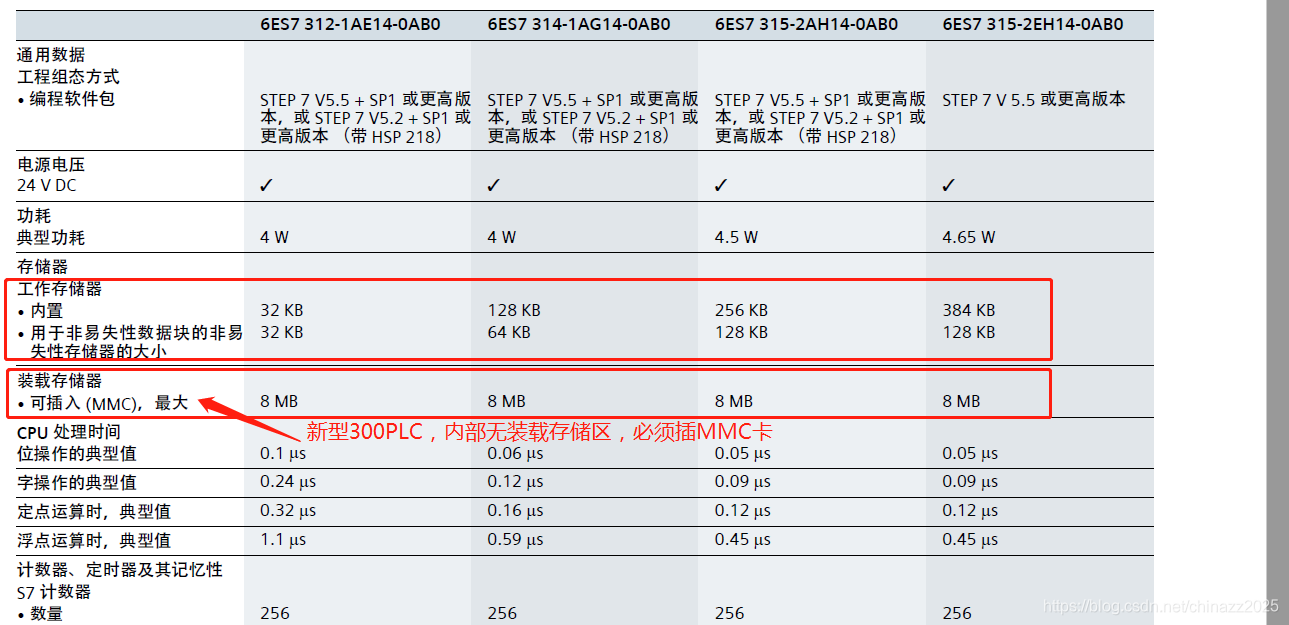

s7-300

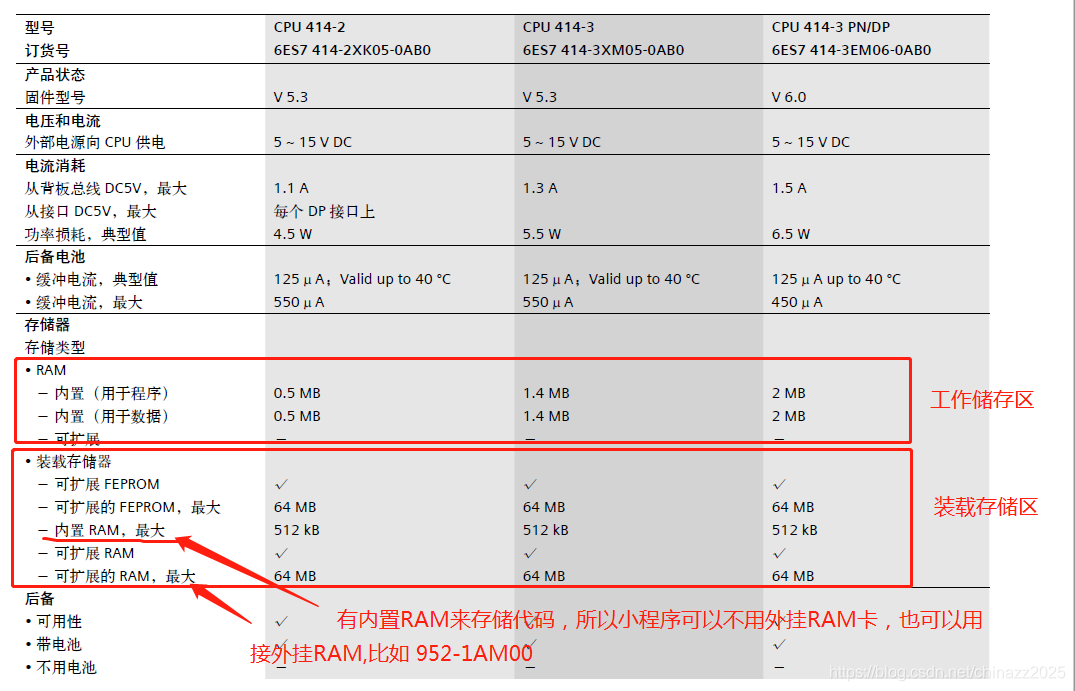

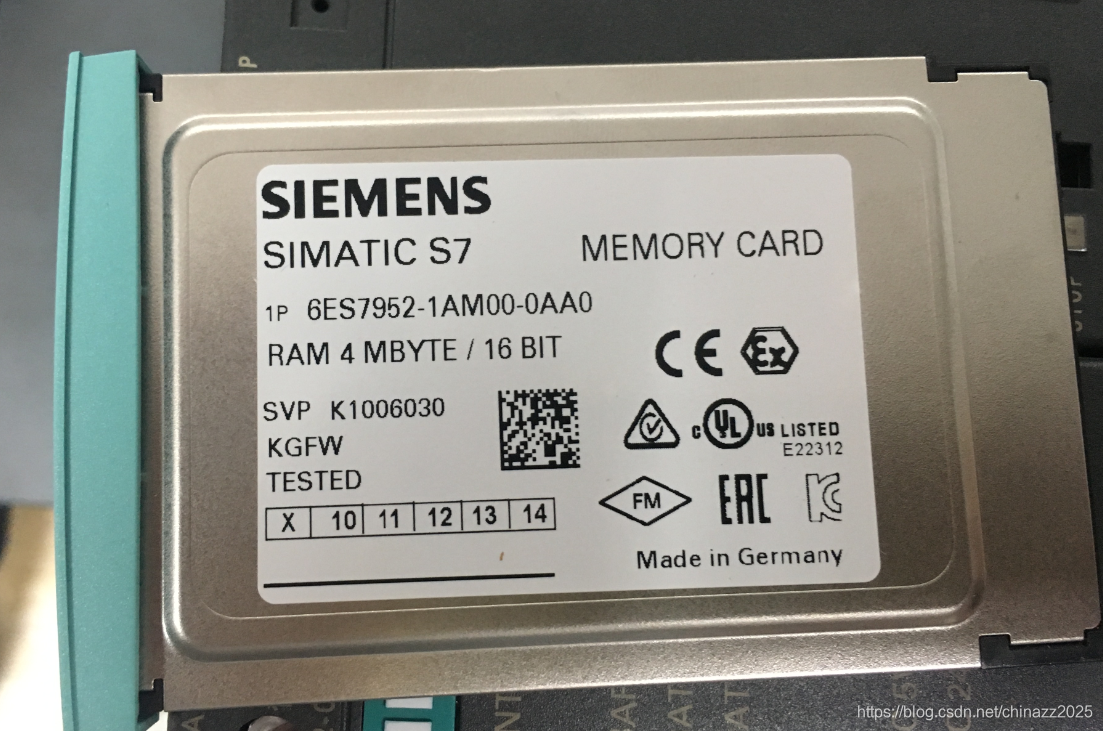

s7-400

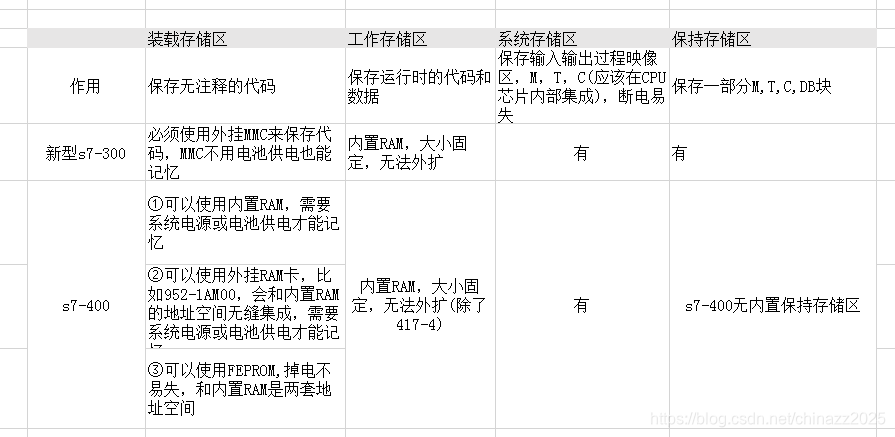

比较：


系统启动时，会从装载存储区里面加载程序，装进工作存储区，再正常工作。

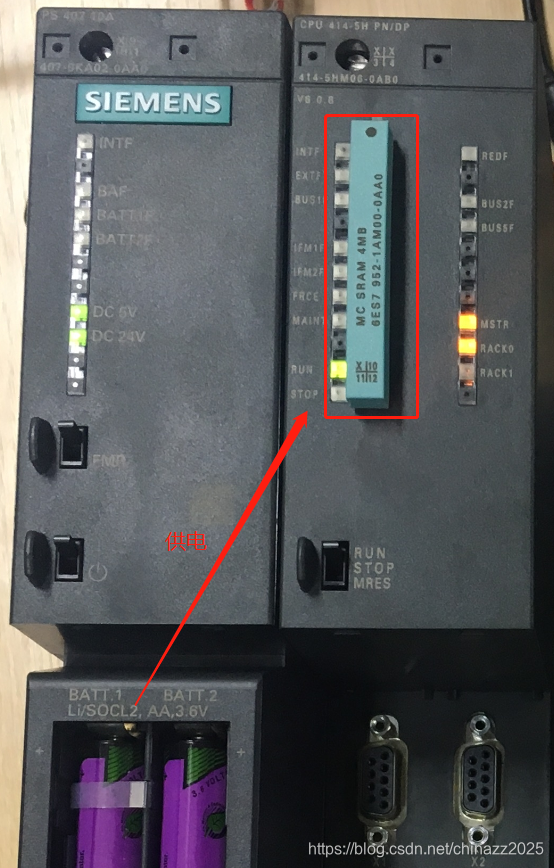

一般情况下，装载存储器应该是非易失的才对，但是s7-400的是RAM，易失，所以需要系统电源/备用电池来供电才能记忆。
