ESP32蓝牙开发笔记（十二）

蓝牙链路层功能请求（LL_FEATURE_REQ）解析

1. ​基本定义与作用

• ​LL_FEATURE_REQ 是蓝牙低功耗（BLE）链路层（Link Layer）控制协议数据单元（Control PDU）的一种，其 ​Opcode 为 0x08。该指令用于在设备连接建立后，主从设备间交换支持的 ​链路层功能集​（Link Layer Features），以确保双方协议栈功能的兼容性和性能优化。
• ​核心功能：通过交换功能掩码（FeaturesMask），设备可确认彼此支持的扩展功能，例如：
  • ​数据长度扩展（DLE）​：支持更长数据包的传输（最大251字节）。
  • ​低功耗加密：支持LE Secure Connections或传统加密算法。
  • ​多连接事件调度：允许从设备跳过多个连接事件以降低功耗。

2. ​技术实现细节

• ​数据包结构：
  • ​Opcode​（1字节）：固定为0x08，标识功能请求类型。
  • ​FeaturesMask​（8字节）：以位掩码形式表示设备支持的功能，例如：
    • ​Bit 0：支持LE Encryption。
    • ​Bit 2：支持数据长度扩展（BLE 4.2及以上版本）。
• ​交互流程：
  1. ​主设备发起请求：主设备发送 LL_FEATURE_REQ，包含自身支持的功能掩码。
  2. ​从设备响应：从设备通过 LL_FEATURE_RSP（Opcode 0x09）返回其功能掩码。
  3. ​功能协商：双方根据交集确定最终启用的功能。

3. ​应用场景与调试

• ​连接初始化阶段：在BLE连接建立后的初期，主设备（如手机）通过 LL_FEATURE_REQ 确认从设备（如智能手环）是否支持关键功能（如加密传输）。
• ​抓包分析：通过Wireshark等工具捕获数据包时，可观察到 LL_FEATURE_REQ 通常紧随 LL_VERSION_IND（版本交换）后出现。
• 例如，在实验中捕获的流程可能为：

  • CONNECT_IND -> LL_VERSION_IND -> LL_FEATURE_REQ -> LL_FEATURE_RSP -> LL_CONNECTION_UPDATE_IND

• ​兼容性问题排查：若从设备返回 LL_UNKNOWN_RSP（Opcode 0x07），可能因功能掩码不兼容或协议版本差异导致。

4. ​与扩展功能的关联

• ​LL_FEATURE_EXT_REQ：在BLE 5.0及以上版本中，功能集进一步扩展，需通过 LL_FEATURE_EXT_REQ 和 LL_FEATURE_EXT_RSP 交换更高页码的功能掩码（如支持2M PHY或长距离通信）。
• ​动态功能更新：部分场景下，设备可在连接过程中重新发起功能请求以适配新的传输需求（如切换至高速率模式）。

5. ​开发注意事项

• ​协议版本兼容性：不同BLE版本的功能掩码定义不同（如BLE 4.2与5.0），需在固件中实现版本判断逻辑。
• ​功能掩码配置：建议根据应用需求选择性启用功能。例如，医疗设备需强制启用加密功能（Bit 0），而传感器可能优先启用数据长度扩展（Bit 2）以提升吞吐量。

总结

LL_FEATURE_REQ 是BLE协议中实现功能协商的核心机制，其设计体现了蓝牙技术对兼容性和灵活性的平衡。开发者需结合具体硬件平台（如Nordic nRF52系列或TI CC26xx）的协议栈实现，合理配置功能掩码以优化性能与功耗。

---

---

于链路层功能响应（LL_FEATURE_RSP）的解析

1. ​基本定义与作用

• ​LL_FEATURE_RSP 是蓝牙低功耗（BLE）链路层控制协议数据单元（LL Control PDU）的一种，其 ​Opcode 为 0x09。作为对 LL_FEATURE_REQ 的响应，该指令用于从设备（Peripheral）向主设备（Central）返回其支持的 ​链路层功能集​（Feature Set），以完成双方功能兼容性协商。
• ​核心功能：通过 8 字节的位掩码（Feature Mask）明确从设备支持的功能，例如：
  • ​加密支持​（Bit 0）：是否支持链路层加密（LE Encryption）。
  • ​数据长度扩展​（Bit 2，BLE 4.2+）：是否支持传输超过默认 27 字节的更长数据包（最大 251 字节）。
  • ​多连接事件调度​（Bit 4）：允许从设备跳过多个连接事件以降低功耗。

2. ​数据包结构与交互流程

• ​数据结构：
  • ​Opcode​（1 字节）：固定为 0x09。
  • ​FeaturesMask​（8 字节）：每个比特位对应一个功能，例如：
    • ​Bit 0​（0x01）：加密支持。
    • ​Bit 2​（0x04）：数据长度扩展（DLE）。
• ​交互流程：
  1. ​主设备发起请求：主设备通过 LL_FEATURE_REQ（Opcode 0x08）发送自身功能掩码。
  2. ​从设备响应：从设备通过 LL_FEATURE_RSP 返回支持的功能掩码。
  3. ​功能协商：主从设备根据功能掩码的交集确定最终启用的功能。例如，若双方均支持 DLE，则通过 LL_LENGTH_REQ/RSP 调整数据包长度。

3. ​版本演进与扩展功能集

• ​BLE 4.0/4.1：功能集仅使用 8 字节中的少数位（如 Bit 0），其余保留。
• ​BLE 5.0+：引入扩展功能集（Extended Feature Set），需通过 LL_FEATURE_EXT_REQ/RSP 交换更高页码的功能掩码（如 2M PHY 或长距离通信支持）。
• ​BLE 6.0：进一步扩展功能集至 1984 位，通过 Bit 63 标识是否启用扩展功能集。

4. ​应用场景与调试

• ​连接初始化阶段：在连接建立后，主设备（如手机）需确认从设备（如传感器）是否支持关键功能。例如，医疗设备需强制启用加密（Bit 0），而工业设备可能优先启用 DLE（Bit 2）以提升吞吐量。

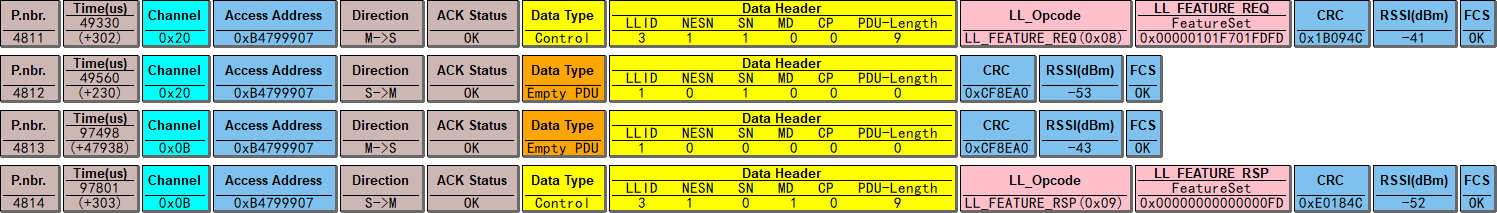

• ​抓包分析：通过 Wireshark 或 nRF Sniffer 可捕获 LL_FEATURE_RSP 报文。例如，在实验中观察到以下流程：

  CONNECT_IND → LL_VERSION_IND → LL_FEATURE_REQ → LL_FEATURE_RSP → LL_CONNECTION_UPDATE_IND

  若从设备返回 LL_UNKNOWN_RSP（Opcode 0x07），可能因功能掩码不兼容或协议版本差异导致。

5. ​开发注意事项

• ​协议版本适配：不同 BLE 版本的功能掩码定义不同。例如，BLE 4.2 引入 DLE 功能，需在固件中判断版本号后启用相应位。
• ​兼容性测试：在跨平台开发中（如 Nordic nRF52 与 TI CC26xx），需确保主从设备的协议栈实现一致，避免因功能掩码解析错误导致连接中断。

总结

LL_FEATURE_RSP 是 BLE 协议中功能协商的核心机制，其设计兼顾了协议演进与设备兼容性。开发者需结合具体硬件平台（如 Nordic 或 TI 芯片）的协议栈实现，合理配置功能掩码以优化性能与功耗。

---

关于 ​FeatureSet 0x00000101f701fdfd 的解析

1. ​FeatureSet 的基本定义

FeatureSet 是蓝牙低功耗（BLE）链路层（Link Layer）的功能集合，通过 ​8字节（64位）的位掩码 表示设备支持的协议功能。每个比特位对应一种功能，例如加密支持、数据长度扩展（DLE）等。

• ​示例：0x00000101f701fdfd 是一个十六进制表示的 64 位掩码，需分解其二进制位以解析具体功能。

2. ​关键位的功能映射

根据蓝牙核心规范（Core Specification）和搜索结果的参考，以下是该 FeatureSet 中关键位的功能解析：

​比特位	​功能	​当前值（1=支持）​	​协议版本
​Bit 0	支持链路层加密（LE Encryption）	1	BLE 4.0+
​Bit 2	数据长度扩展（DLE，最大251字节）	1	BLE 4.2+
​Bit 6	支持连接参数更新请求	1	BLE 4.0+
​Bit 24	支持 2M PHY 高速率传输	1	BLE 5.0+
​Bit 25	支持长距离通信（Coded PHY）	1	BLE 5.0+
​Bit 63	扩展功能集（Extended Feature）	1	BLE 6.0+（推测）

注：

• 0x00000101f701fdfd 的二进制形式包含多个高位激活，表明支持 BLE 5.0 及以上版本的功能（如 2M PHY 和长距离通信）。
• ​Bit 63 若为 1，表示需要扩展功能掩码（通过 LL_FEATURE_EXT_REQ/RSP 交换），但该规范在 BLE 6.0 中正式定义。

3. ​技术实现与调试

• ​功能协商流程：
  1. 主设备发送 LL_FEATURE_REQ（Opcode 0x08）并携带自身 FeatureSet；
  2. 从设备通过 LL_FEATURE_RSP（Opcode 0x09）返回如 0x00000101f701fdfd 的掩码；
  3. 双方通过 ​逻辑与运算 确定共同支持的功能。

4. ​开发注意事项

• ​协议兼容性：
  • BLE 4.x 设备可能忽略高位功能（如 2M PHY），需在固件中处理版本差异。
  • 若设备支持扩展功能（Bit 63=1），需触发 LL_FEATURE_EXT_REQ/RSP 进一步协商。
• ​性能优化：
  • 启用 ​DLE 和 ​2M PHY 可提升吞吐量，但需确认对端设备支持。
  • 若需低功耗，可关闭非必要功能（如长距离通信）以减少射频功耗。

5. ​扩展功能解析（推测）​

由于 0x00000101f701fdfd 包含高位激活，可能支持以下扩展功能（需参考具体协议栈实现）：

• ​多角色切换：同时作为主/从设备连接多个节点。
• ​广播扩展：支持 BLE 5.0 的扩展广播报文（Extended Advertising）。
• ​周期性广播：用于时间同步场景（如传感器网络）。

---

总结

FeatureSet 0x00000101f701fdfd 表明设备支持从 BLE 4.0 到 5.0+ 的多项功能，包括加密、数据长度扩展、高速率传输和长距离通信。开发中需结合协议版本和硬件能力（如 Telink BLE Controller或 TI CC1310）进行功能适配，并通过抓包工具验证协商结果。如需完整功能列表，建议查阅蓝牙核心规范或厂商 SDK 文档。
