Arduino平台软硬件原理及使用——SR04超声波传感器的使用

洪博hopes

于 2024-06-27 16:53:36 发布

阅读量1.1k

点赞数 8

分类专栏： Arduino各类软硬件原理及使用文章标签：数据库 arduino 编程语言超声波

本文链接：https://blog.csdn.net/qq_37744263/article/details/140015684

版权

Arduino各类软硬件原理及使用专栏收录该内容

9 篇文章 2 订阅

订阅专栏

文章目录：
一、超声波传感器工作原理
二、SR04超声波库的使用
三、SR04超声波传感器在Arduino中的使用

一、超声波传感器工作原理

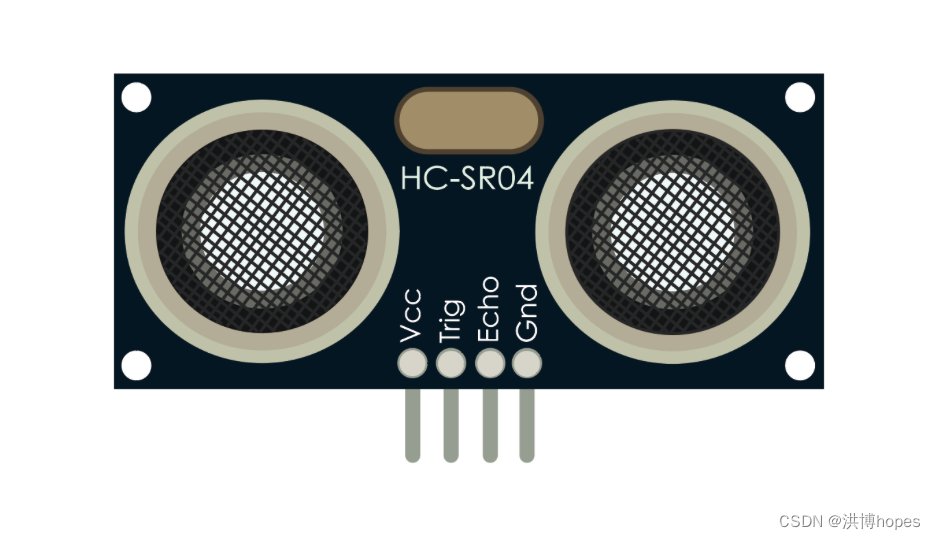

如上图所示：HCSR04超声波传感器拥有4个针脚，除了VCC接正极、GND接负极外，还有两个引脚“Trig”及“Echo”；
其中“Trig”用于控制发射超声波，“Echo”用于接收反射波。

超声波原理

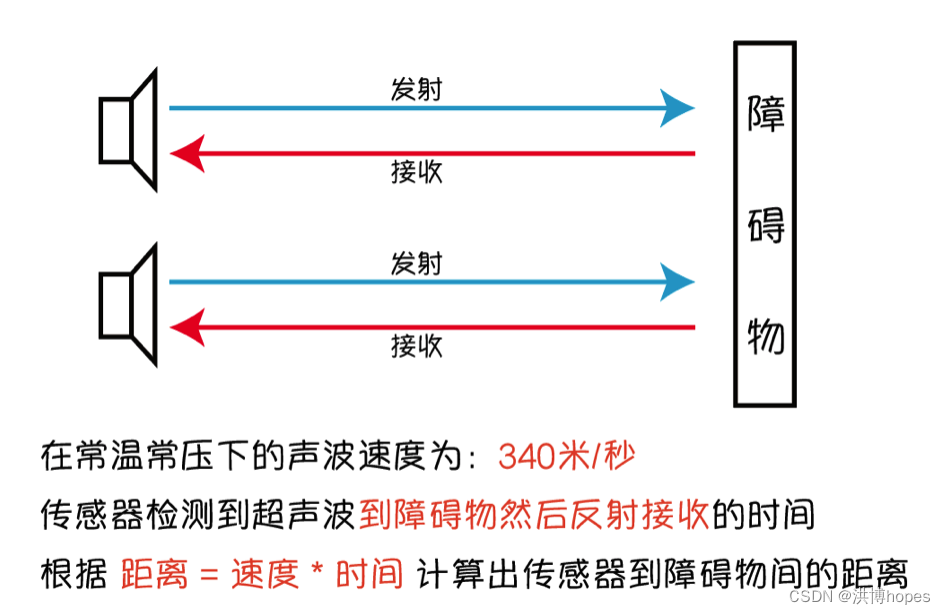

其工作原理如上图：首先传感器发射超声波，并计时，当超声波接触到障碍物会被反射，当传感器接收到反射波，计时结束，然后利用距离、速度、时间公示进行计算，得到传感器到障碍物间的距离。

二、SR04超声波库的使用

在使用SR04超声波传感器之前，需要先配置好库文件；

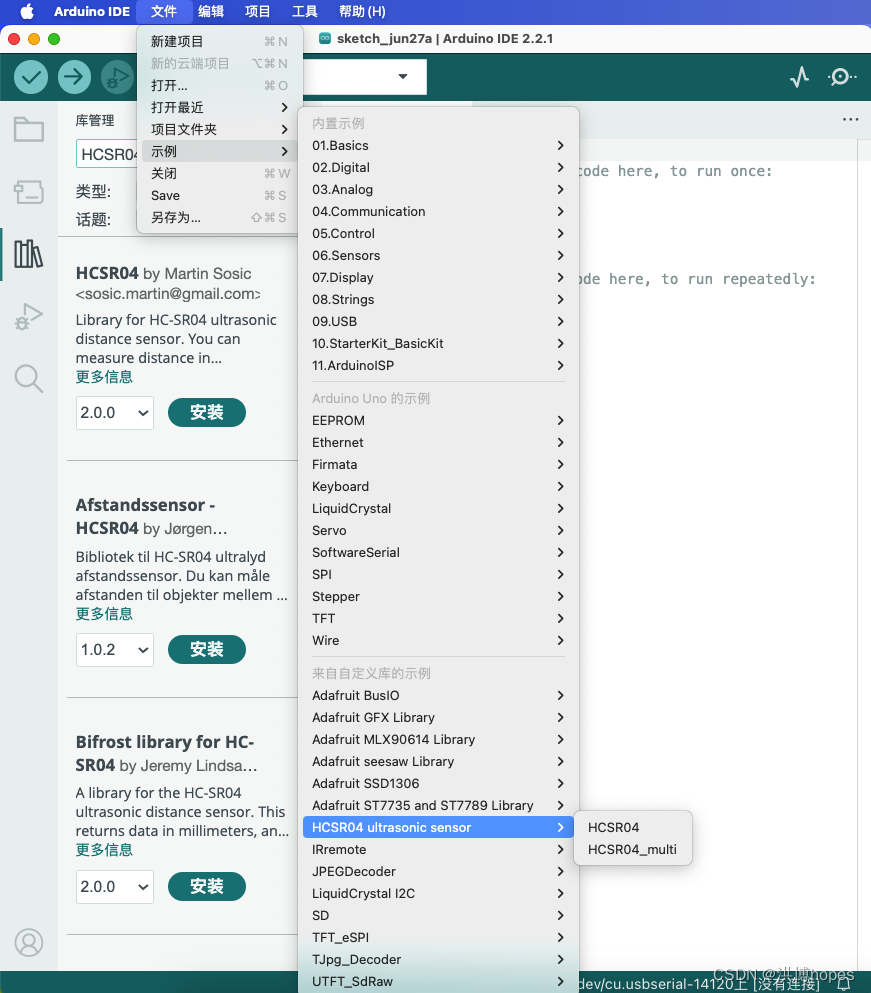

一般这种较基础的库文件，在下载Arduino软件后会自动配置好，可以根据下图所示检验是否有超声波传感器的库：
在这里插入图片描述
如果在示例文件中存在SR04超声波传感器的示例文件，则一般已配置好库文件。

如果未配置好库文件，则可使用2.0以后版本的Arduino软件直接搜索然后安装；
若Arduino软件版本较旧，则可参照Arduino平台软硬件原理及使用——开源库的使用来进行配置安装。
在这里插入图片描述

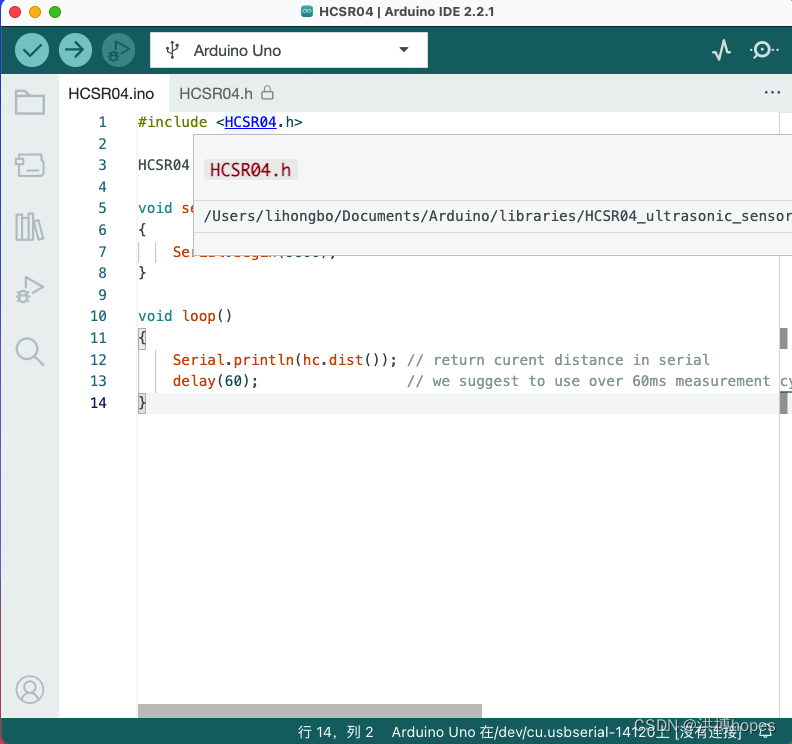

由于不同的库文件贡献者所创建库的差异性，可以通过按下【Alt/cmd键】+【点击库名称】的方法来打开其头文件：

#pragma once
#include <Arduino.h>

class HCSR04
{
public:
	HCSR04(int out, int echo);			//initialisation class HCSR04 (trig pin , echo pin)
	HCSR04(int out, int echo[], int n); //initialisation class HCSR04 (trig pin , echo pin)
	~HCSR04();							//destructor
	float dist() const;					//return curent distance of element 0
	float dist(int n) const;			//return curent distance of element n

private:
	void init(int out, int echo[], int n); //for constructor
	int out;							   //out pin
	int *echo;							   //echo pin list
	int n;								   //number of el
};

如上代码则为此库文件的头文件，其可使用的方法均位于public公有类里面。

三、SR04超声波传感器在Arduino中的使用

将SR04超声波传感器与Arduino进行连接，除了VCC及GND分别接正负极外；

“Trig”与数字端口D5连接
“Echo”与数字端口D4连接

如下图所示：
在这里插入图片描述
完成以下程序：

//此程序功能为将SR04超声波传感器测的的距离数值，通过串口进行输出

#include<HCSR04.h>  //导入超声波SR04库
HCSR04 ultrasonic(5,4);  //声明一个对象，其名为ultrasonic（自定义的名称）
                      //4号为“Echo”，5号为“Trig”

void setup()
{
	pinMode(4, INPUT);  //设置“Echo”接入的引脚为输入
	pinMode(5, OUTPUT);  //设置“Trig”接入的引脚为输出
	Serial.begin(9600);  //串口监视器初始化
}

int distance;  //定义一个名为“distance”的变量，用于存放检测的距离数值

void loop()
{
	distance = ultrasonic.dist();  //调用了超声波库里的“dist()”方法，获得检测距离数值
	Serial.print(distance);  //输出distance数值，且不换行
	Serial.println(" cm");  //紧接着输出单位，且换行
}

将程序上传之前先对以上程序的部分代码块进行解释：
1.“HCSR04 ultrasonic(4, 5)”我们称之为对象的实例化，即HCSR04为超声波库的名称，在其后自定义一个名称“ultrasonic”（即超声波的英文，可自定义任意名称），并且不同的实例化过程有不同的参数要输入，比如HCSR04后需要加入“Trig”和“Echo”所接引脚的端口号（我们分别接到了D5和D4），从而在后述程序中，如果要调用HCSR04库内的方法的话，仅需使用“ultrasonic.方法名()”，即可。

2.“distance = ultrasonic.dist()”这一代码块是调用了超声波传感器中获取距离的方法“dist()”，与前面int定义的distance截然不同，int定义的变量可取任意名称，仅为变量名，但“Distance()”为超声波传感器固定的方法。
接下来将上述程序上传至Arduino板，并且打开串口监视器，观测所测的数值是否准确。
在这里插入图片描述
另外HCSR04型号的超声波传感器的测量范围官方声称为2cm ～ 450cm，因此超出这个范围的数值会不准确。
关于SR04超声波传感器的具体实例可参考文章——Arduino项目式编程教学第四章——超声波测距
