要说清楚开关电源就需要对比来看,开关电源与线性电源。
开关电源是利用现代电力电子技术,控制开关管开通和关断的时间比率,维持稳定输出电压的一种电源;一般由脉冲宽度调制(PWM)控制IC和MOSFET构成;输入多半是交流电源或直流电源,而输出多半是需要直流电源的设备。
线性电源是是变压、整流、滤波操作,将AC转换为纹波电压较小的DC.
优线性电源:电路中没有开源关器件,因此没有开关噪声,输出非常干净。
开关电源:效率高,功率损耗低;体积小;可降压或升压输出;可多路输出;有隔离;输入电压范围很宽。
缺 线性电源:只能降压,无多路输出与隔离;效率低,发热严重,体积大,输入电压范围较窄;
开关电源:有输出噪声,电磁辐射比线性电源大。
主要器件包含:开关电源芯片TOP264VG,变压器EC020-7P、光耦pc817、三端稳压器TL43、LDO芯片7815与76633
1、开关电源芯片TOP264VG
TOP264-271采用了专利高压CMOS技术,能 以高成本效益的方式将高压功率MOSFET和所有低压控制电路 集成到一个单片集成电路中。
典型图示

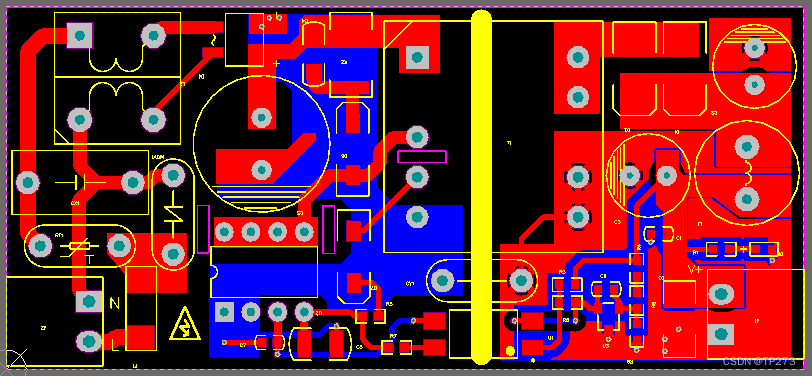

对于布局布线中需要注意隔离地、非隔离地的处理。以下仅作为说明
对于其中整流滤波电容及规格、变压器计算选型、输出电容纹波电流计算、整流桥选择计算、RCD参数计算、反馈回路设计可参照CR622X应用指导书计算。链接:CR622x应用指导书-单片机文档类资源-CSDN下载
