EG2103 MOS管驱动芯片

1. 特性

 高端悬浮自举电源设计，耐压可达 600V

 适应 5V 、 3.3V 输入电压

 最高频率支持 500KHZ

 VCC 和 VB 端电源带欠压保护

 低端 VCC 电压范围 10V-20V

 输出电流能力 I O +/- 0.3 A/0.6A

 内建死区控制电路

 HIN 输入通道高电平有效，控制高端 HO 输出

 LIN 输入通道低电平有效，控制低端 LO 输出

 外围器件少

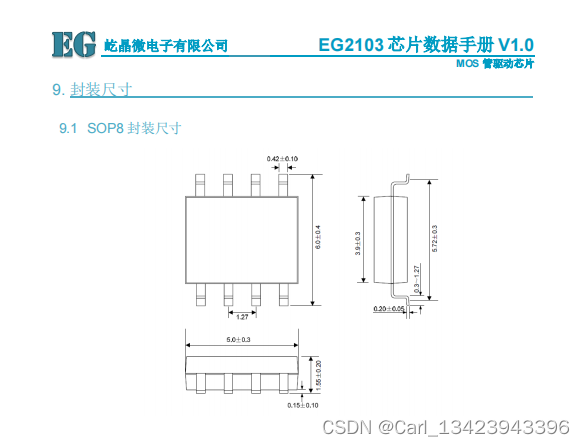

 封装形式：SOP-8

2. 描述

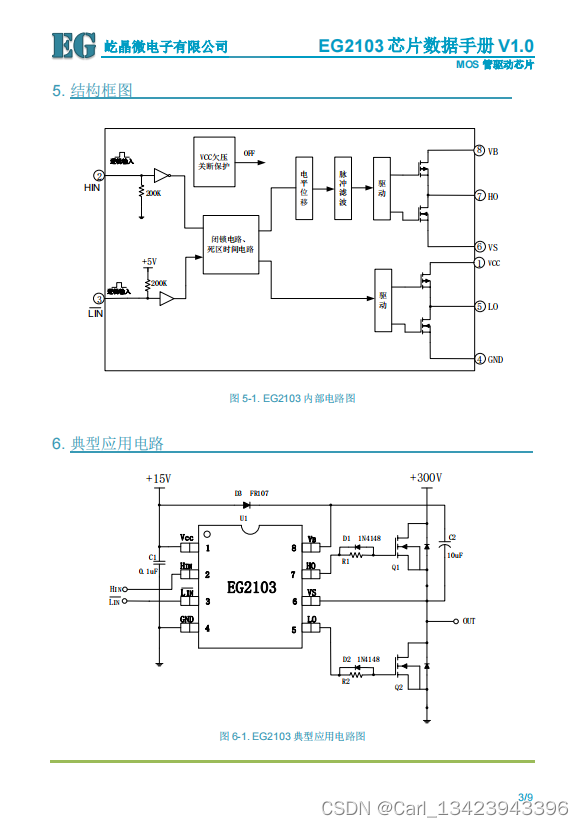

EG2103 是一款高性价比的 MOS 管、 IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、欠压保护电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC 中的驱动电路。

EG2103 高端的工作电压可达 600V ，低端 Vcc 的电源电压范围宽 10V ～ 20V 。该芯片输入通道 HIN 内建了一个 200K 下拉电阻， LIN 内建了一个 200K 下拉电阻 , 在输入悬空时使上、下功率 MOS 管处于关闭状态, 输出电流能力 I O +/- 0.3/0.6A ，采用 SOP8 封装。

3. 应用领域

 移动电源高压快充开关电源

 无线充电驱动器变频水泵控制器

 DC-DC 电源

 无刷电机驱动器
