本文介绍了GPIO_ACTIVE_LOW和GPIO_ACTIVE_HIGH在Linux内核及U-Boot中的使用，重点讲解了它们如何影响IC的复位操作。在Linux驱动中，reset-gpios配置可以设置GPIO的激活状态，例如reset-gpios=<&gpio712 GPIO_ACTIVE_LOW>表示低电平触发复位。而在U-Boot中，如rockchip_dsi_panel.c中，同样涉及到GPIO方向的设置。理解这些参数对于正确配置硬件接口至关重要。
kernel dts gpios解析和使用介绍

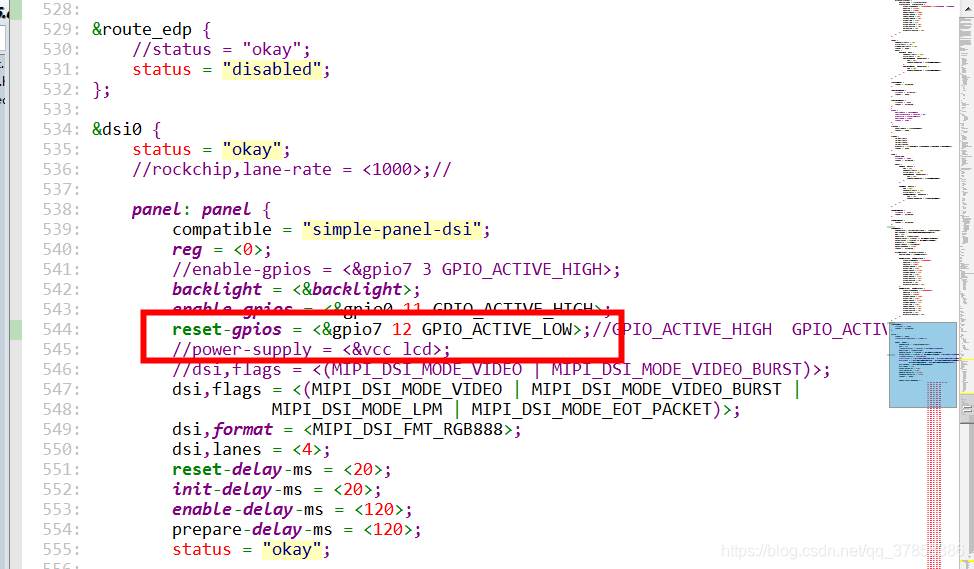

一、比如 reset-gpios = <&gpio7 12 GPIO_ACTIVE_LOW>;
二、主要讲GPIO_ACTIVE_LOW这一项，可以理解为低有效，因为有的IC的是低电平复位，有点IC是高电平复位，通过修改这个就可以根据实际情况对IC进行复位。

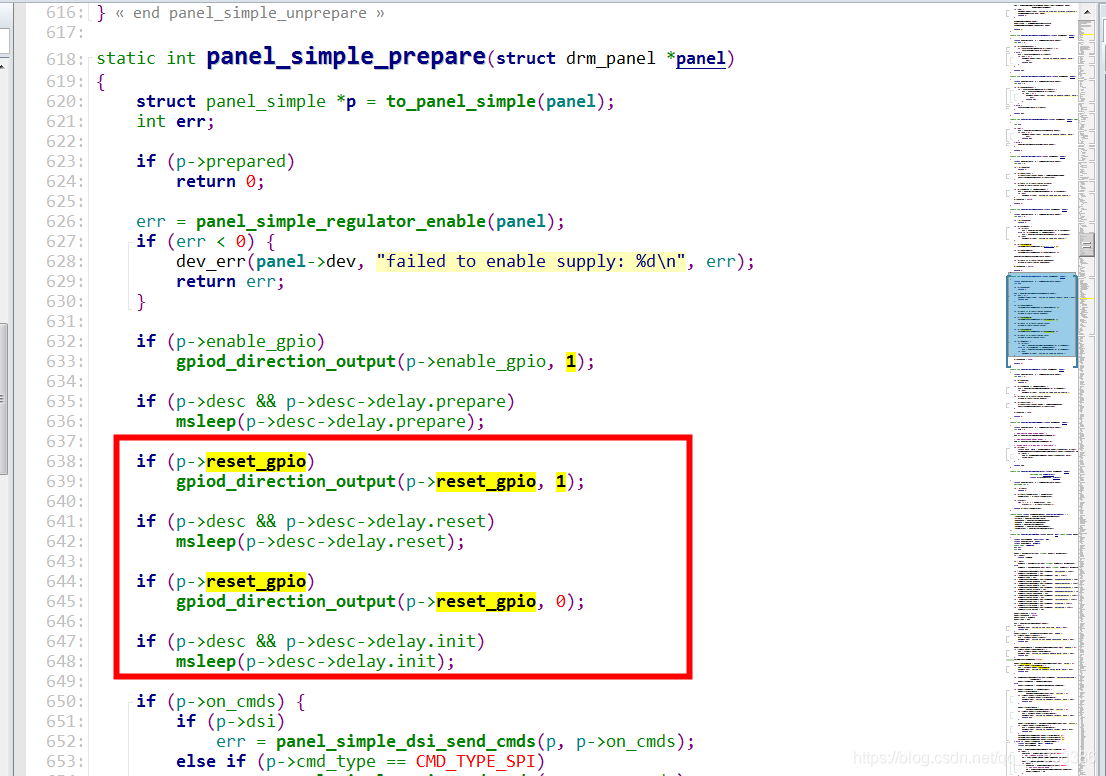

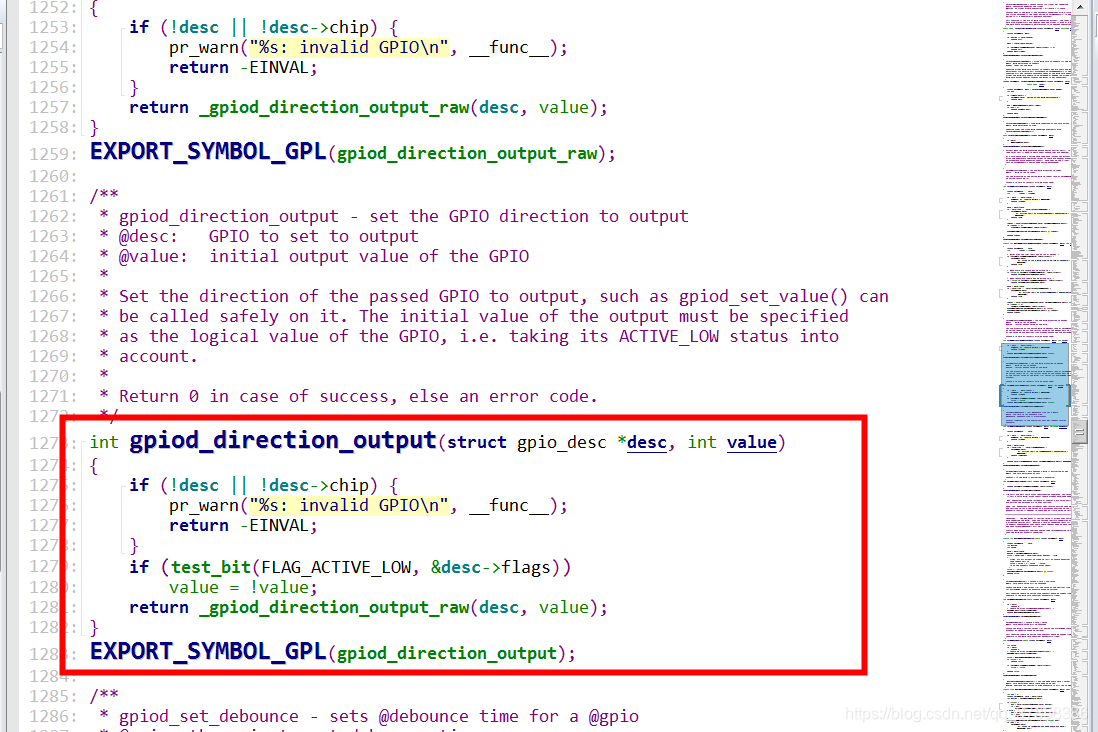

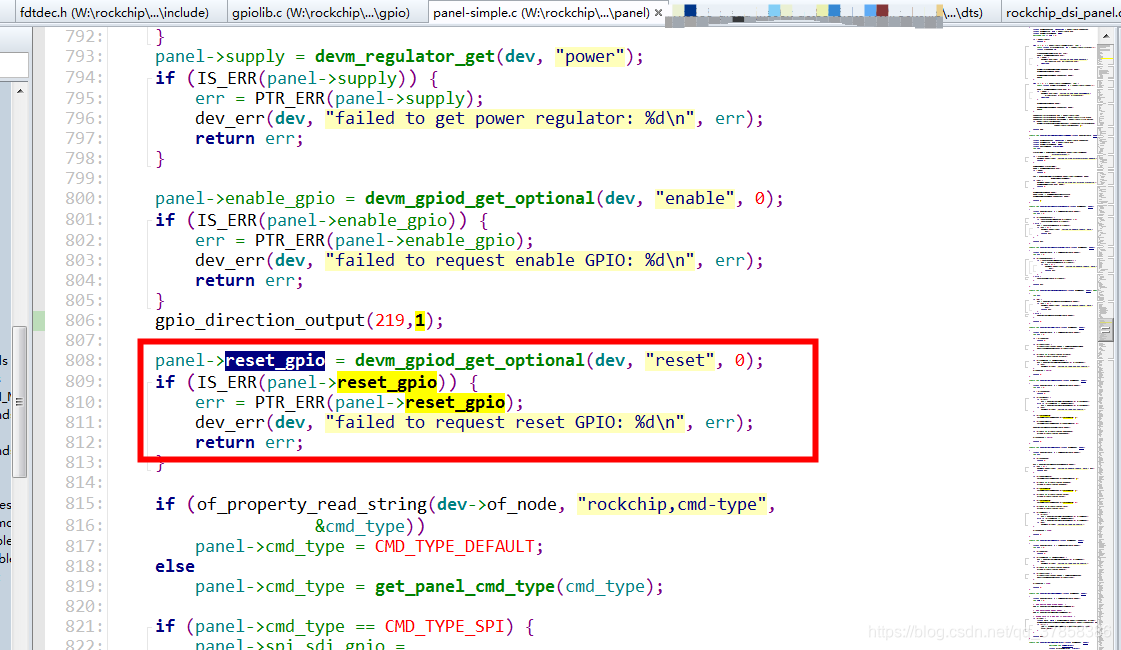

三、在kernel的实际的应用，设置成reset-gpios = <&gpio7 12 GPIO_ACTIVE_LOW> 和reset-gpios = <&gpio7 12 GPIO_ACTIVE_HIGH>;gpiod_direction_output得到的pin脚实际电平是相反的。

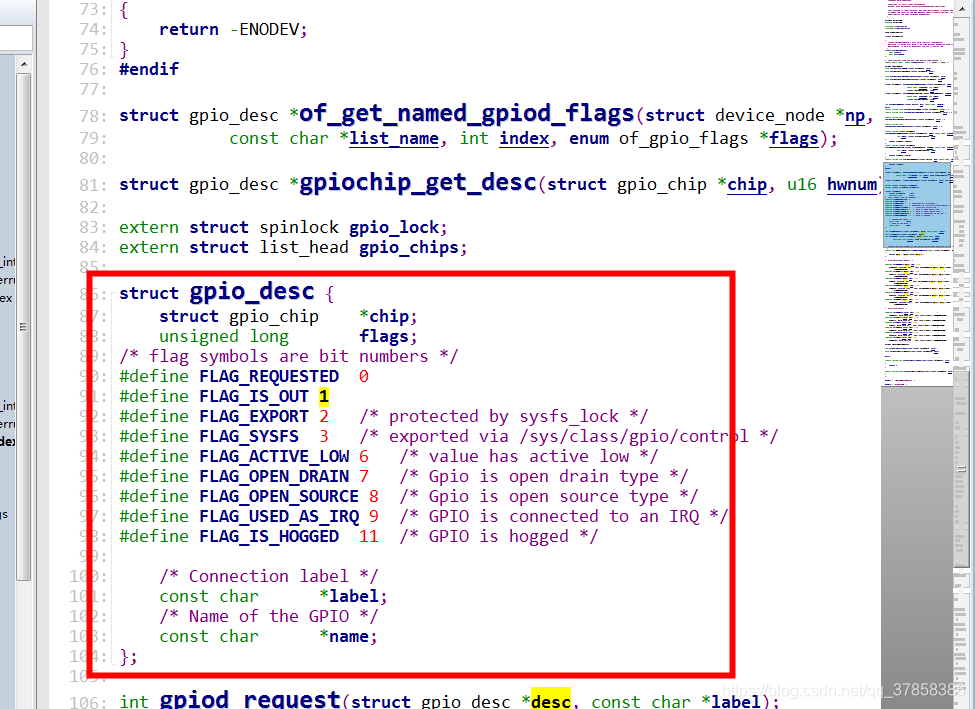

kernel\drivers\gpio\gpiolib.h
四、uboot下的应用

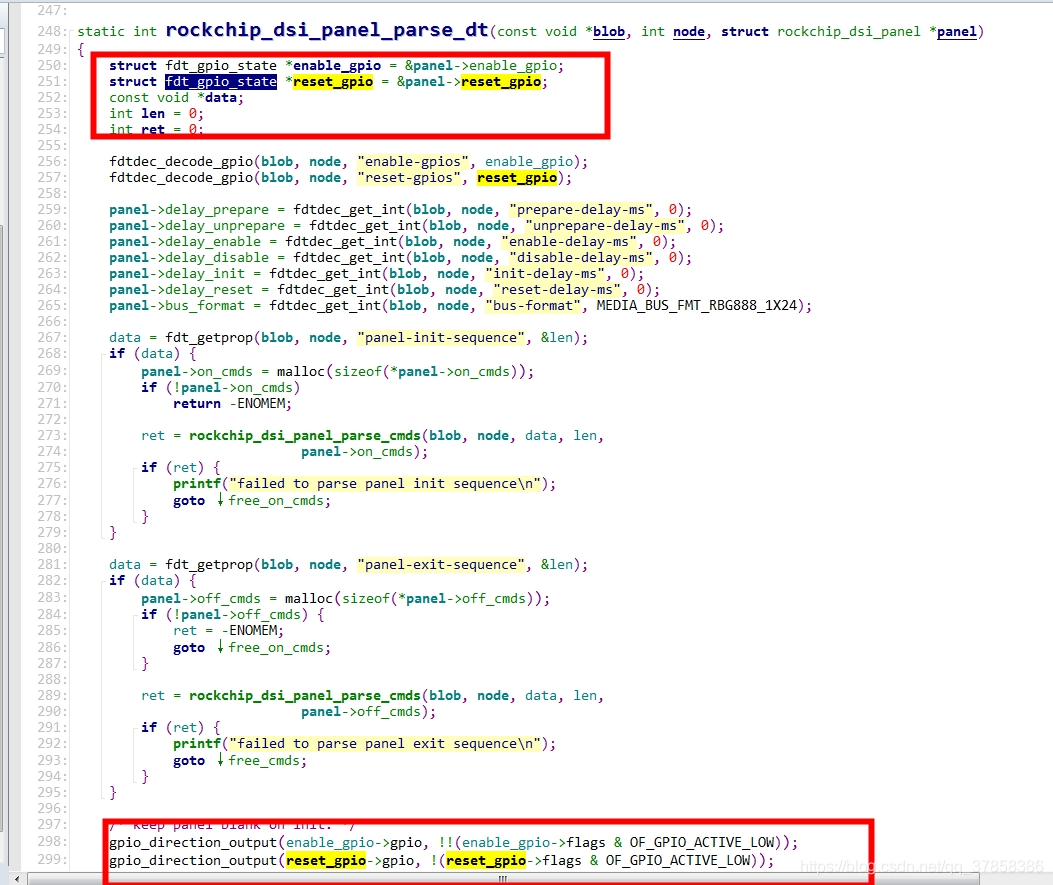

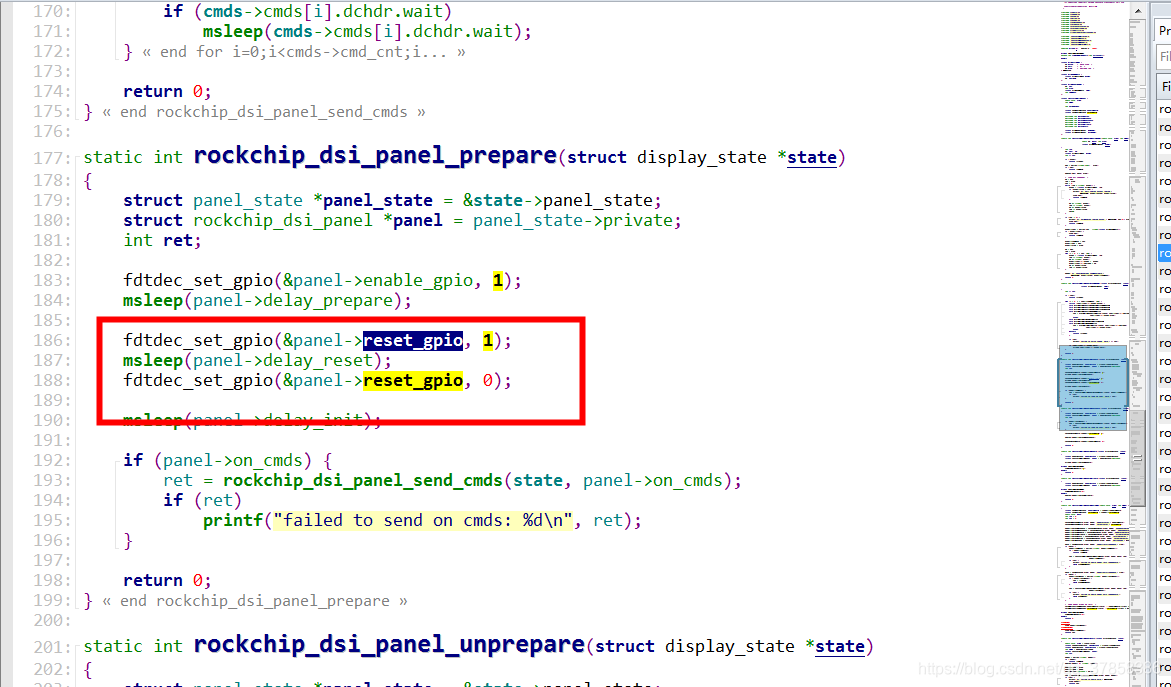

u-boot\drivers\video\rockchip_dsi_panel.c
u-boot\include\fdtdec.h
