MIPI D-PHY--HS和LP协议内容

目录

HS模式（Burst Mode）的整个传输过程

Escape模式：

TX端反转数据通信方向请求（Turnaround）

LPDT（Low-Power Date Transmission）模式

---

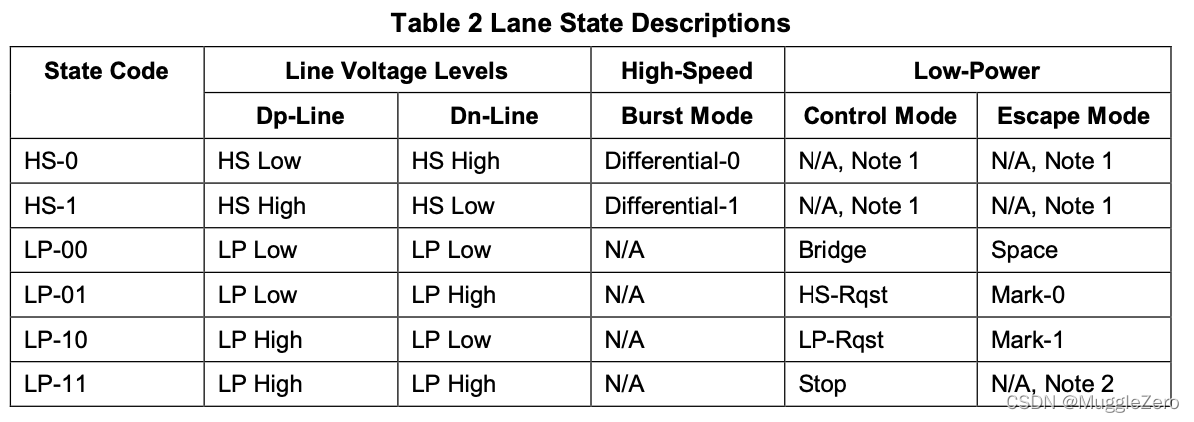

MIPI D-PHY协议中规定了两种模式：LP模式和HS模式。其中HS模式只在高速数据传输中使用，而LP模式则同时包含控制模式（Control Mode）、低功耗数据传输模式（LPDT）和极低功耗模式（ULPS）。线上信号的含义如下图所示，LP-01代表P=0，N=1。

HS模式（Burst Mode）的整个传输过程

LP11->LP01->LP00->Start high speed->LP11

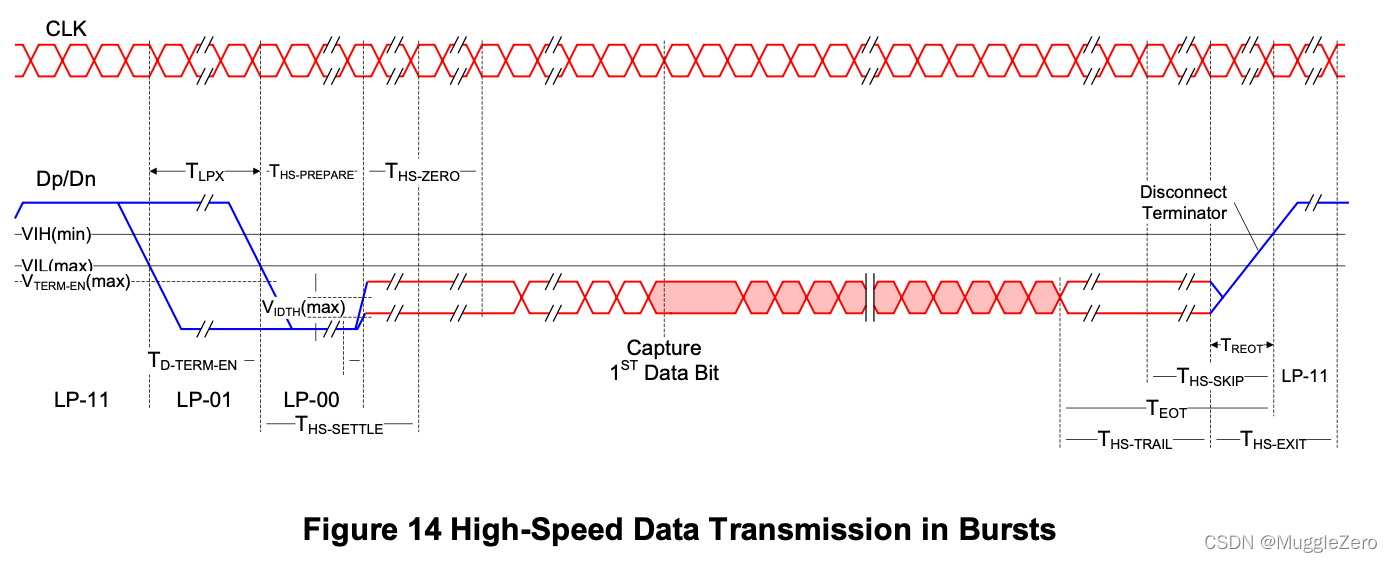

|<--进入HS的信号-->|<--图像数据包-->|<--退出HS-->|

Burst Mode和Escape Mode之间不可以直接来回切换，必须通过Control Mode。

Escape模式

LP11->LP10->LP00->LP01->LP00->Data->LP10->LP11

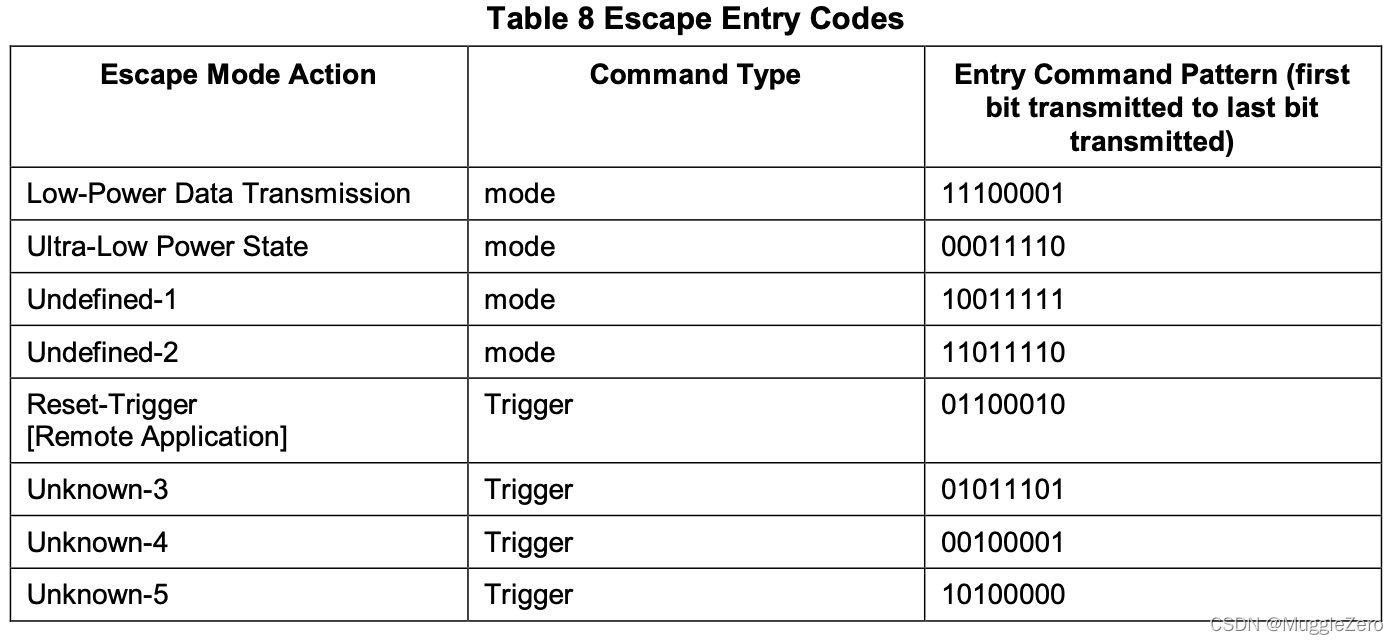

Escape模式（从HS模式逃出来，进入低功耗/超低功耗，复位，未定义异常等等）有很多种进入码，进入码如下图所示。

TX端反转数据通信方向请求（Turnaround）

LP11->LP10->LP00->LP10->LP00

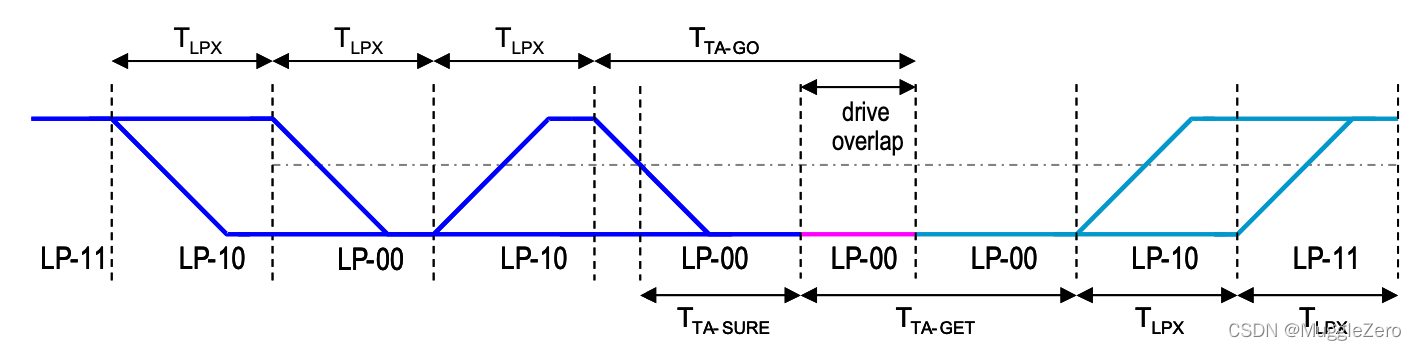

双向数据通道的传输方向可以通过链路反转来互换，Turnaround允许信息向当前方向相反的传输，允许在TX发送的时候切换至RX接收slave端的低功耗数据。如下图所示，等待一段时间后，RX端接管，并切换为TX端发送：LP00→LP10→LP11，切换完成。

LPDT（Low-Power Date Transmission）模式

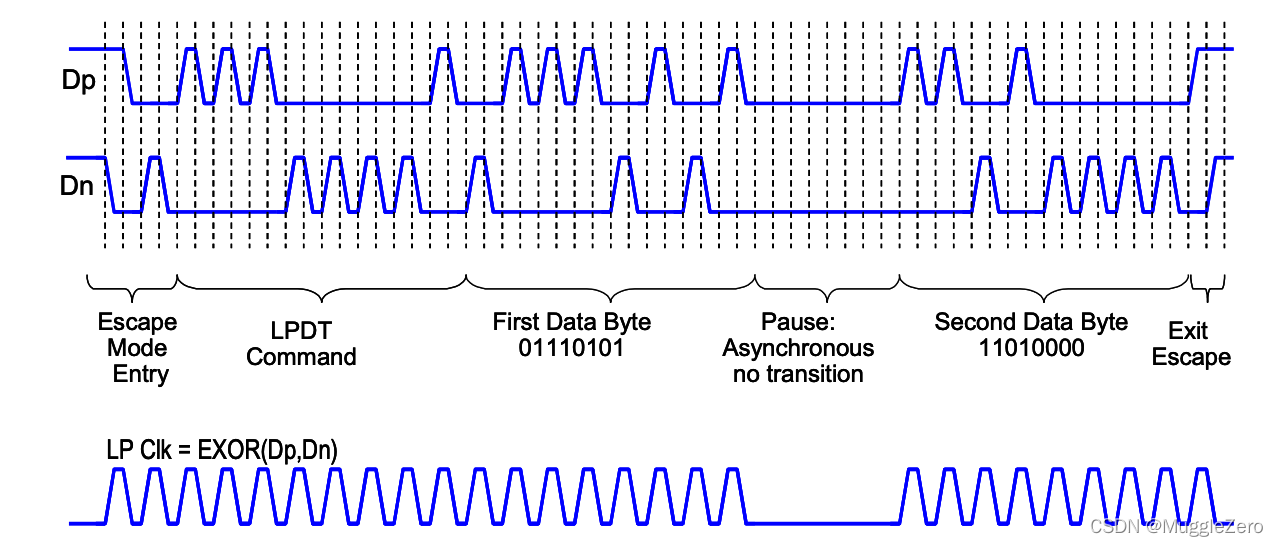

在LPDT模式下，Date Lane的时钟可以关闭，LPDT模式不需要时钟同步，或者说是LPDT是异步传输数据的。下图是LPDT的一次数据传输图。

可以看到，没有clk的情况下，Dp和Dn都是可以传输有效数据的，相邻的数据中间都插入了一个Spaced-One-Hot code（Dp=Dn=0）,使得在LPDT模式下，没有clk也可以从数据传输中恢复出clk，此时的数据传输是Self-clocked的。
