mipi DPHY学习记录

DPHY的内容很多，而且细节很多，我会一点一点的进行补充记录，今天要记录的是cdphy的LP-MODE数据传输的过程。

1：HS 和LP mode lane status 和 lane上的电压

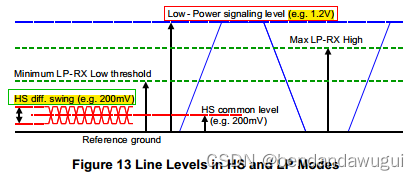

HS mode时，差分线上的电压摆幅为200mv，LP mode时，差分线上的电压为1.2v

2：HS mode data Transmission start

在TX端，host controller首先会发给dphy一个TxrequestHS信号，DPHY会返回TxreadyHS信号，

差分线上Data lane会离开LP-11（stop state），进入LP-01（HS request state，持续Tlpx时间），然后进入到LP-00（桥state，持续Ths-prepare时间），然后差分线上发出HS-0，持续时间为Ths-zero时间，紧接着以一个HS Start-of-Transmission sequence 00011101 开始 HS data 传输；

在RX侧，rx观察到stop-state（LP-11），感知到LP-11到LP-01的线上状态变化，检测到LP-00后持续Td-term-en时间，使能HS-RX，开始寻找Leader-Sequnce 011101，找到后就开始接收payload 数据。

3：HS mode Transmission end

完成payload数据传输后，差分线上的状态会持续一段时间Ths-trail，TX端会disable HS-TX，使能LP-TX，同时进入到LP-11持续时间为Ths-exit；

RX 感知到线上电压离开了LP-00（桥态）进
