针对三相电的相关知识点，由来、三相四线、三相三线、星型接法与角型接法、相电压与线电压关系、三角函数简单计算

进来学习到了不少三相点知识故而进行知识记录

1.三相电的由来

生活中常常会看到路边电线杆横挂这三根电线，其实这个三根电线就是我们常说的三相电

那三线电简单说就是电厂发电机里面有三根转轴，他们之间互为120度，进而旋转产生了三相电，且他们之间电压相位差就是120度，具体在网站上可以找视频观看一波1分钟即可理解。

2.三相4线与三相三线的负载接法

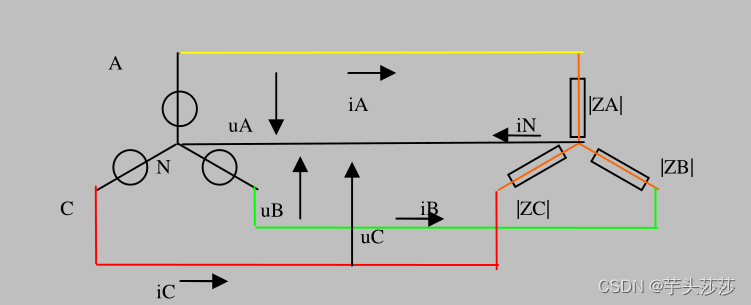

三相四线星型接法

图中存在一个公共点计时N线所接支出，三相四线

三相三线负载有星形联接和三角形联接两种方式：

之前我一直以为三相三线只能接角型

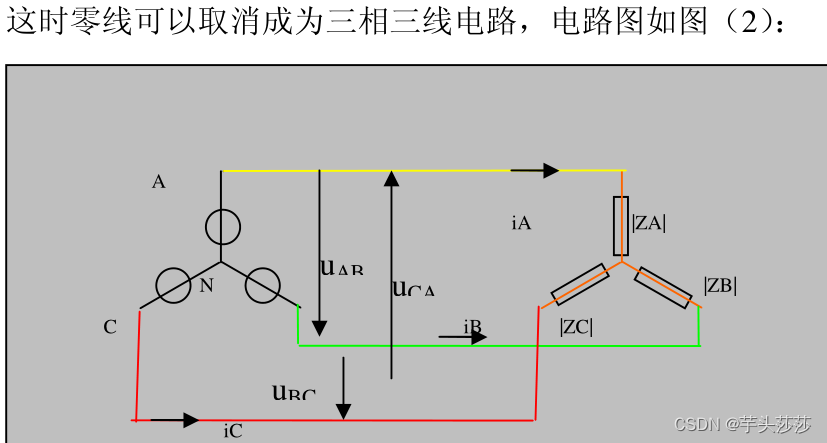

三相三线的星型接法

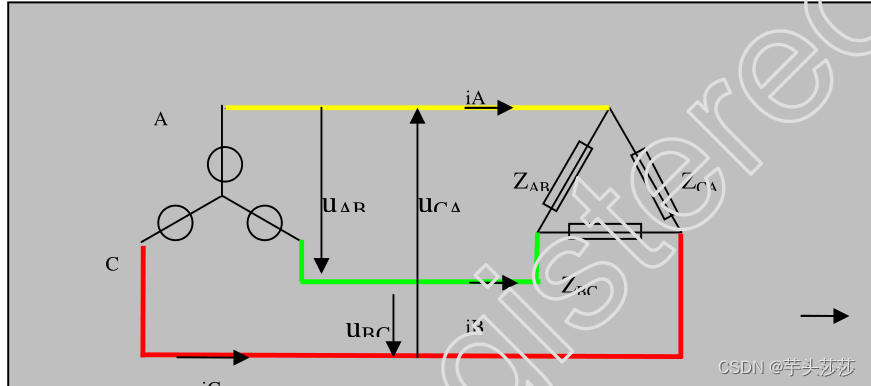

三相三线的角型接法

3.假设设备只能支持三相四线，但是电源过来是三相三线，这时候怎么办呢

你就需要搞一个可以再设备上加装一个380V变220V的控制变压器，三相三线过来使用角形接法介入变压器，之后变压输出端不就有3个绕组6个脚，这时候使用星型接法接出三相四线给设备

就可以

为什么是380V转220V呢？

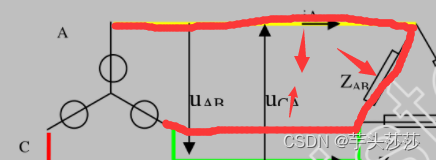

因为你使用角形接法这时候变压每个绕组是线电压而不是相电压。看下图

ZAR这是绕组上的电压是不是等于源端AB直接的线电压，我们知道线电压的220*根号3 约等于380V，从数学定义上就是一直两边长度以及两边夹角求第三边，用余弦定理已知b,c和角a，求a
a^2=b^2+c^2-2bccos@。这个@ = 120度，所以cos120度 = -cos60 = -0.5

看到这里可能我们忘记了这个cos@怎么计算，比如cos60度等于多少

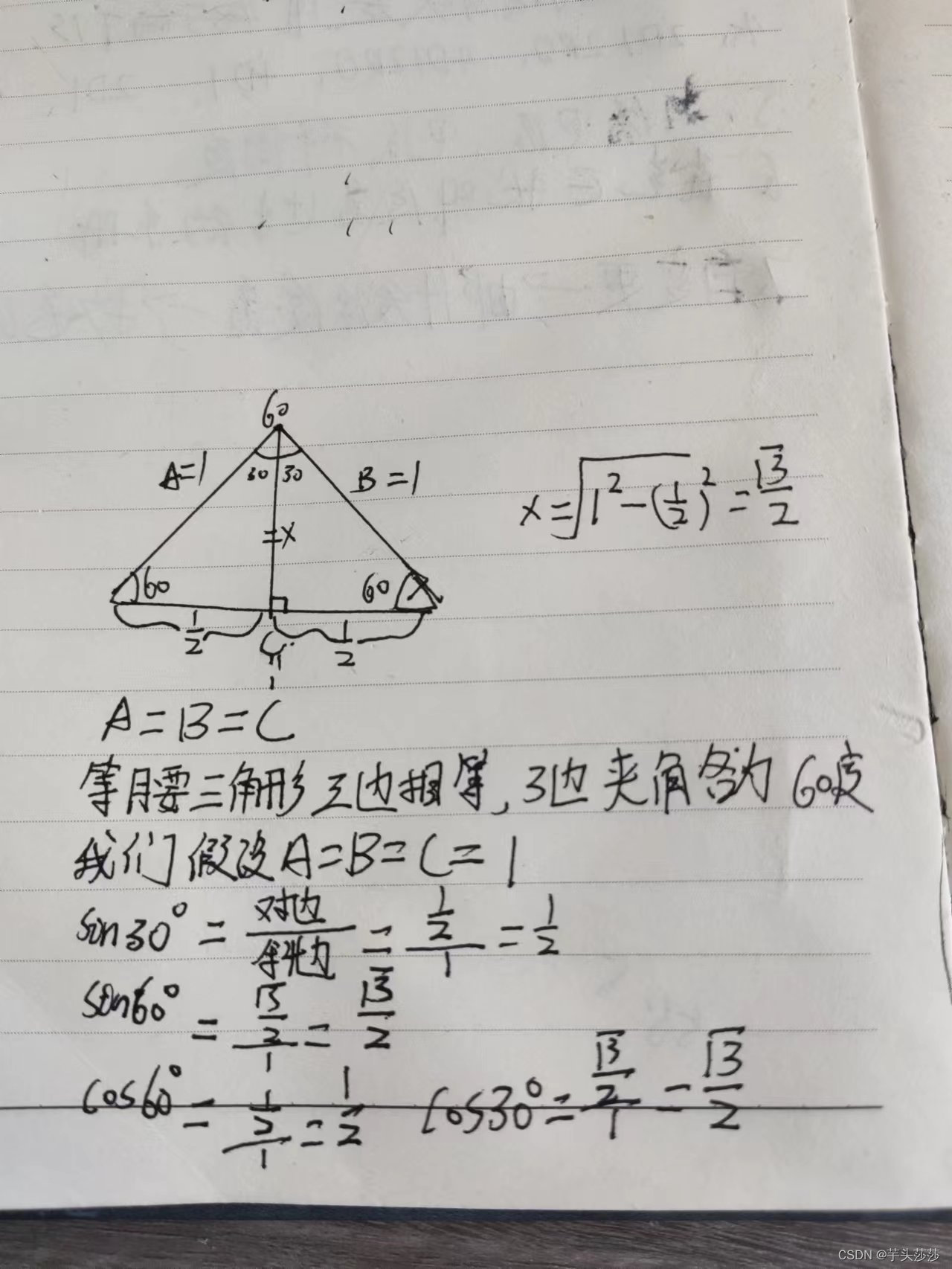

我们简单复习下三角函数，我简单用笔计算说明

由图边内容我们熟悉了下，那么我们120度怎么换算来呢

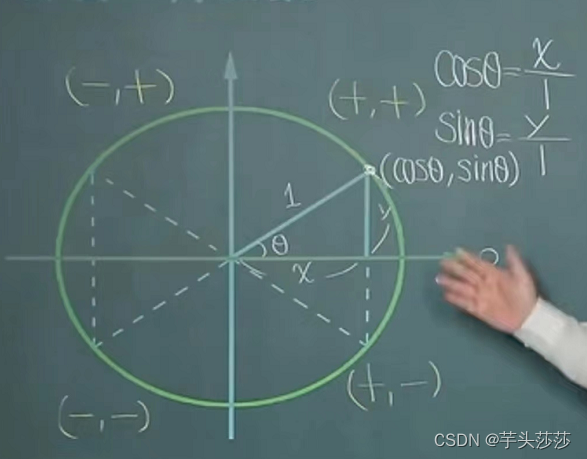

接下来我们引入下一张图片

根据上面我们理解了三角函数计算
