USB2-握手协议

设备还未连接时-DP、DM为0

设备刚插入时

若设备是HS或FS

由于FS设备的D+有1.5K上拉，插入时会将D+拉到 3.3V，再总线上形成一个全速J

协议规定，所有的握手都需要从FS开始，即使设备是HS设备，这是因为HS模式下，即使插入了，总线上也不会产生任何变化，无法完成识别

 若设备是LS

由于LS设备的D-有1.5K上拉，插入时会将D-拉到 3.3V

为了统一，对于LS，将D+：0 D-：1认为是J

当设备检测到总线上复位(SE0)

HS设备看到复位信号后，通过内部的电流源向D-线持续灌大小为17.78mA电流。因为此时HS设备的1.5k上拉电阻还未撤销，在hub端，LS/FS驱动器形成一个阻抗为45欧姆(Ohm)的终端电阻，2电阻并联后仍是45欧姆左右的阻抗，所以在hub端看到一个约800mV的电压（45欧姆*17.78mA），这就是Chirp K信号。Chirp K信号的持续时间是1ms~7ms。

LS/FS设备无法驱动D-产生CHIRP K，当主机在复位阶段没有检查到CHIRP K，将会进入FS模式

当主机检测到CHIRPK

设备发送的Chirp K信号结束后100us内，hub必须开始回复一连串的KJKJKJ….序列，向设备表明这是一个USB2.0的hub。这里的KJ序列是连续的，中间不能间断，而且每个K或J的持续时间在40us~60us之间。KJ序列停止后的100~500us内结束复位操作。hub发送Chirp KJ序列的方式和设备一样，通过电流源向差分数据线交替灌17.78mA的电流实现。

当设备检测到3对JK对后

设备检测到6个hub发出的Chirp 信号后（3对KJ序列），它必须在500us内切换到高速模式。切换动作有：

l设备断开1.5k的上拉电阻；

l连接D+/D-上的高速终端电阻（high-speed termination），实际上就是全速/低速驱动器；

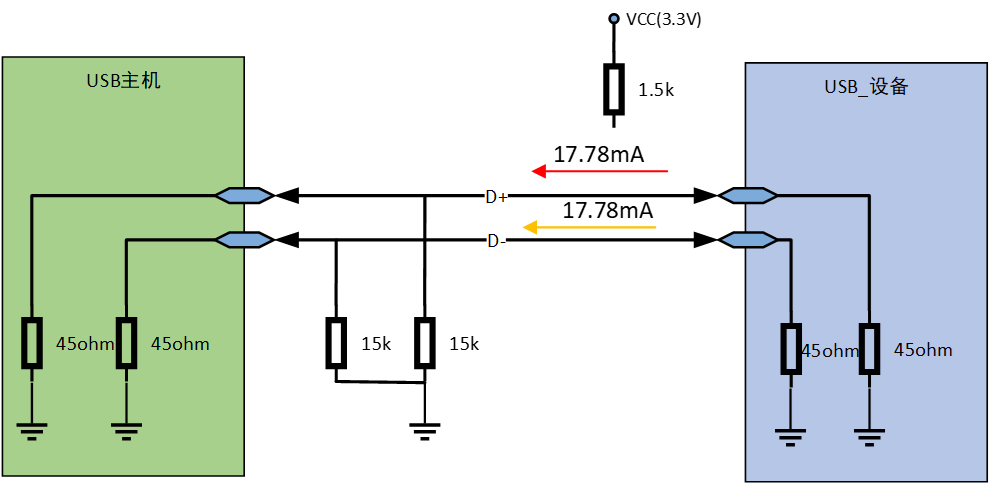

l进入默认的高速状态。执行1，2两步后，USB信号线上看到的现象就发生变化了：hub发送出来的Chirp KJ序列幅值降到了原先的一半，400mV。这是因为设备端挂载新的终端电阻后，配上原先hub端的终端电阻，并联后的阻抗是22.5欧姆。400mV就是由17.78mA*22.5Ohm得来。以后高速操作的信号幅值就是400mV而不像全速/低速那样的3V。

l至此，高速设备与USB2.0 hub握手完毕，进行后续的480Mbps高速信号通信。
