compiler 学习(2)——Triton 概览

Triton 基于 python 的 DSL，面向 GPU 体系特点，自动分析和实施神经网路计算的分块，triton 既是语言，也是编译器。

1 triton 的定位

TVM、XLA，能实现从模型到硬件的端到端的优化：

• 起点是深度学习模型，之后模型被转换成计算图，即一种数据结构，用于表示模型中的所有操作和他们之间的数据依赖关系。
• 在图表示的基础上，编译器应用多种优化策略来提高性能，例如合并操作，消除冗余
• 优化后的计算图会被转换成一系列的内核，kernel，是实际执行计算的代码
• 最终，将 kernel 部署到目标设备上执行
  但是多数情况下，TVM/XLA 生成的代码性能不如供应商算子库。

triton 通过提供领域特定的语言和编译器，直接面向底层的 kernel 开发和编译优化问题，使得开发者能够以更高抽象层次编写高效的 GPU kernel，从而提升性能。

与 CUDA 相比，triton 拥有更易用的编程模型，可以简化 GPU 的编程过程。在从 model 到 device 的过程中，triton 位于 kernel这个层次，实际上就是大量算子和多种数据类型的组合。

2 triton 编译器的流程

• 兼容 pytorch 等框架
  • 可以通过 inductor 后端，降级为 triton kernel
  • 具体流程：
    • pytorch 中的深度学习模型，经过 torchdynamo 不得到 fx 计算图，后经过 inductor 后端生成 triton 代码；
    • 之后会进行基于 MLIR 的多层中间表示与优化，包括 triton Dialect， triton GPU Dialect 等
      • triton Dialect，公共子表达式消除，死代码消除等优化
      • triton GPU dialect，流水线pipeline，数据预取 prefetch 等优化
    • 利用 LLVM 生成不同硬件平台的高效可执行代码

3 triton 的安装

3.1 pip 安装

pip install triton

3.2 源码安装

ubuntu 22.04
python3.10
cuda 12.1
triton3.0.0

• triton 源码下载

git clone https://github.com/triton-lang/triton.git
# git clone git@github.com:triton-lang/triton.git

• 虚拟环境

cd triton
python -m venv .venv --prompt triton
source ~/.venv/bin/activate
pip install ninja cmake wheel
pip install scipy numpy pytest lit pandas matplotlib

• 下载 llvm 源码

# 获取与当前 triton 版本适配的 llvm 分支
cat /path/to/triton/cmake/llvm-hash.txt
# 这里可以获取一个 hash 值

git clone https://github.com/llvm/llvm-project
cd llvm-project
git checkout hash-str

• 编译 llvm

mkdir build && cd build
cmake -G Ninja -DCMAKE_BUILD_TYPE=Release -DLLVM_ENABLE_ASSERTIONS=ON ../llvm -DLLVM_ENABLE_PROJECTS="mlir;llvm" -DLLVM_TARGETS_TO_BUILD="host;NVPTX;AMDGPU"
ninja -j64

• 构建 triton

export LLVM_BUILD_DIR=/path/to/llvm-project/build
cd /path/to/triton
LLVM_INCLUDE_DIRS=$LLVM_BUILD_DIR/include
LLVM_LIBRARY_DIR=$LLVM_BUILD_DIR/lib
LLVM_SYSPATH=$LLVM_BUILD_DIR
pip install -e python -i https://pipi.tuna.tsing.edu.cn/simple

上面的环境变量也可以写在文件中：

cd /path/to/triton
vim env
# 以下内容添加到文件中
export LLVM_BUILD_DIR=/path/to/llvm-project/build
LLVM_INCLUDE_DIRS=$LLVM_BUILD_DIR/include
LLVM_LIBRARY_DIR=$LLVM_BUILD_DIR/lib
LLVM_SYSPATH=$LLVM_BUILD_DIR
source ./env

• 验证安装

cd /path/to/triton/python/tutorials
python3 01-vector-add.py

4 triton 程序

4.1 triton 常用 API 语法

常见的 triton API 语法：https://triton-lang.org/main/index.html

4.1.1 triton

• triton.jit：装饰器，用于使用 triton 编译器对函数进行 jit 编译，该函数将在 GPU 上编译和运行
  • 使用 jit 编译器的函数只能访问 python 基元、triton 包内的内置函数、该函数的参数以及其他 jit 函数
• triton.autotune：评估所有配置
  • kernel 将会运行多次，最终使用最好的配置进行执行
  • 常见的配置：num_warps、num_stages，块的大小
• triton.heuristics：作用类似 autotune,但是允许根据输入参数动态计算元参数，提供 triton 内核的灵活性
• triton.config：表示 autotune要尝试的可能内核配置
  • 配置内容：num_warps、num_stages，块的大小

4.1.2 常用 math op

• abs：绝对值
• cidv：除法，并对结果向上取整
• ceil：向上取整
• cos
• sin
• softmax：激活函数，将输入值转换为概率分布，所有输出总和为 1
• sqrt：算术平方根

4.1.2 debug ops

• 编译时的 API：
  • static_print：打印编译时的数值
  • static_assert：打印编译时的断言
• 运行时的 API：
  • device_print：打印运行时的数值
  • device_assert：打印运行时的断言
    注：在 triton 的 kernel 中，只能使用 debug api 进行打印，如果使用print打印会直接报错

4.2 官网 triton 程序示例：01-vector-add

4.2.1 向量加法 kernel：

• x_ptr/y_ptr：输入的两个向量指针，计算他们的加法，并把结果存放在output_ptr中
• n_elements：要处理的元素数量
• BLOCK_SIZE：块的大小
• tl.constexpr：告诉编译器，这个参数是一个常量，值在编译时就已经确定，对于优化内核性能和生成高效代码有用
• tl.program_id(axis=0)：获取当前线程块的 ID，axis=0表示沿着第一个维度获取线程块 ID
• block_start = pid * BLOCK_SZIE：计算当前块在全局数组中的起始索引
• offsets：当前块内所有线程的全局索引
• mask：bool 数组，用于标识那些索引在有效范围内，避免访问越界

注：在 triton 中，计算的最小单位是块，在 cuda 中，最小单位是线程

4.2.2 如何调用内核函数

• lambda 函数 grid：用于计算网格的大小
• 使用 网格函数 grid 启动内核函数

编译运行：

cd /path/to/triton/python/tutorials
python3 01-vector-add.py

5 triton 源码结构

triton 3.0.0

• triton

  • docs/：项目文档

  • cmake/：构建配置相关

  • bin/：工具、脚本

  • CmakeLists.txt：cmake 配置文件

  • LSCENSE

  • README.md

  • Pyproject.toml：python 项目配置文件

  • utils/：项目配置文件目录

  • unittest/：单元测试代码

  • third_party/：第三方资源

    • amd/
    • f2reduce/

  • test/：测试代码

  • python/：python 接口代码

  • lib/：核心逻辑实现，.cc/.cpp，核心功能的具体实现

    • Analysis：相关分析
      • Alias.cpp：内存别名分析
      • Allocation.cpp：共享内存分配相关分析
      • Axisinfo.cpp：轴分析相关
      • Membar.cpp：线程同步、内存屏障相关
    • Conversion：dialect 之间的转换
      • TritonGPUToLLVM：tritonGPU dialect 降级到 LLVM dialect
      • TritonToTritonGPU：triton dialect 降级到 tritonGPU dialect
    • Dialect：各级中间表示 dialect 的定义，以及在对应 dialect 上进行的优化 pass
      • triton
        • IR：dialect/算子/属性/类型的定义
        • Transforms：相应中间表示上的优化 pass
          • Combine.cpp：优化 select 和 load 操作的组合
          • ReorderBroadcast.cpp：将通过 broad 和乘法生成的规约操作优化为点积操作
      • tritonGPU
      • TritonNvidiaGPU
    • Target：将 llvm dialect 降级到 llvm ir，为 llvm ir 添加元数据，链接外部数学库
      • LLVMIR
    • Tools：辅助工具头文件，分析、调试、优化生成的代码
      CMakeLists.txt

  • include/：核心逻辑定义，核心功能的.h头文件，提供约定和规范

    • triton
      • Analysis
        • Alias.h
        • …
      • Conversion
        • TritonGPUToLLVM
        • TritonToTritonGPU
      • Dialect
        • triton
        • tritonGPU
        • TritonNvidiaGPU
      • Target
        • LLVMIR
      • Tools
    • CMakeLists.txt

    CMakeLists.txt

注：transforms 用于各级 dialect 之上，conversion 用于各级 dialect 之间

编译流程对应源码位置：

常用源码位置:

Triton dialect：

• OP 定义：include/triton/Dialect/IR/TritonOps.td
  tt.call, tt.func, tt.return, tt.load, tt.store, tt.dot 等 OP
• 优化 pass：lib/Dialect/Triton/Transforms
  CombineOpsPass, ReorderBroadcastPass, RewriterTensorPointerPass, LoopUnrollPass

triton dialect --> tritonGPU Dialect:

转换 pass：lib/Conversion/TritonToTritonGPU/TritonToTritonGPUPass.cpp

TritonGPU Dialect:

• Op 定义：include/triton/Dialect/TritonGPU/IR/TritonGPUOps.td
  async_wait, alloc_tensor, insert_slice_async, convert_Layout 等 OP
• Layout 属性定义：include/triton/Dialect/TritonGPU/IR/TritonGPUAttrDefs.td
  Blocked Layout, MMA Layout, DotOperand Layout, Slice Layout, Shared Layout
• 优化 pass：lib/Dialect/TritonGPU/Transforms
  AccelerateMatmul, Coalesce, CombineTensorSelectAndIf

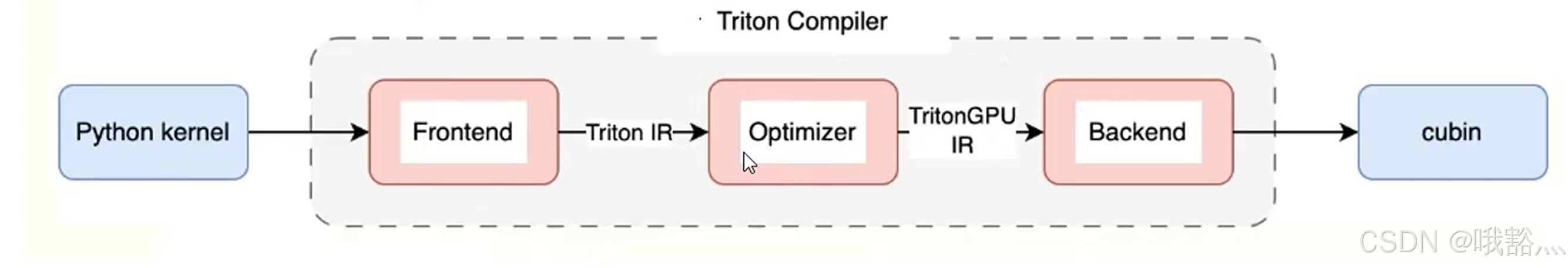

6 Triton 编译器架构

• 前端：将用户使用 python 编写的 kernel 或者 pytorch2.0 中通过 inductor 后端生成的 triton kernel 转换成对应的 triton IR，并维护 kernel launch 的 runtime
• 优化器：通过各类 PASS 将 triton IR 逐步转换并优化为 TritonGPU IR
• 后端：将 TritonGPU IR 逐步转换为 LLVm IR, nvidia 后端最终会编译为 cubin（通过 ptxas 编译为 cubin）

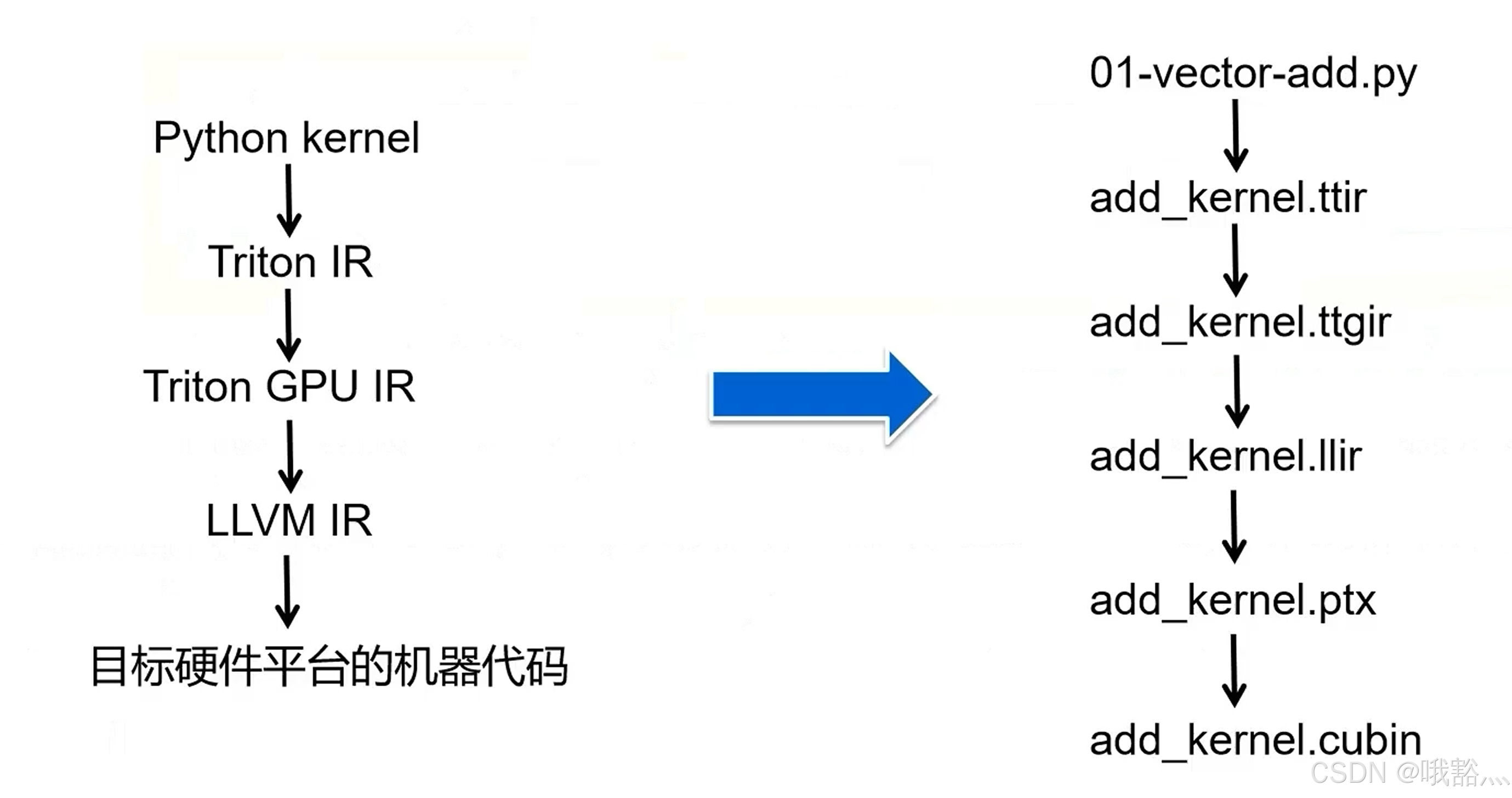

6.1 Triton 编译流程

在 triton 编译过程中，程序（python kernel）首先会被转换成 triton IR(ttir)，根厚根据目标硬件的特点进行优化，转换成 tritonGPU IR(ttgir)，优化后的 tritonGPU IR 可以转换成 LLVM IR（llir），然后利于llvm 的优化和代码生成能力生成可以在目标硬件平台上执行的高效代码，在 NVIDIA 平台上，后续会依次转换成 ptx 文件和 cubin 文件。

6.2 Triton IR

Triton IR 是 Triton 编译器的高级中间表示，用于表示深度学习模型的计算图，并且是硬件无关的。特点：

• 高级抽象，Triton IR 使用接近于高级深度学习框架的方式来描述计算图
• 操作表示，包含了一些列的操作（矩阵乘、卷积、激活函数等）
• 优化，在 Triton IR 阶段，可以进行一些高级优化（硬件无关的优化，死代码消除、常量折叠等）
• 转换，Triton IR 可以被转换为与硬件更接近 TritonGPU IR，以便进一步的优化（硬件相关的优化）

6.3 TritonGPU IR

TritonGPU IR 是 Triton 编译器的低级中间表示，专门针对 GPU 硬件优化。特点：

• 硬件特定优化，针对特定GPU架构的优化（内存访问模式、线程布局等）
• 并行性表示，入线程块，网格等
• 性能优化，TritonGPU IR层面，可以进行更细致的性能优化（内存访问优化等）
• 转换为 LLVM IR

6.4 LLVM IR

• LLVM IR 是平台无关的，可以在不同的平台上使用，LLVM 提供了多种后端来生成特定平台的机器代码；
• LLVM 提供了大量的优化通道，可以在 LLVM IR 层面提供指令组合等优化
• LLVM IR 最终会被转换为特定硬件平台的机器代码，LLVM 提供了多种后端（X86,、ARM、NVIDIA GPU等）
• LLVM IR 是模块化的，可以表示程序的各个部分，如函数、全局变量、类型等

LLVM IR 是一个线程内的所有操作，Triton IR 和 TritonGPU IR 是一个 block（线程块）内的所有操作。

6.5 中间 IR 生成

cd /path/to/triton/python/tutorials
python3 01-vector-add.py
cd ~/.triton/cache/

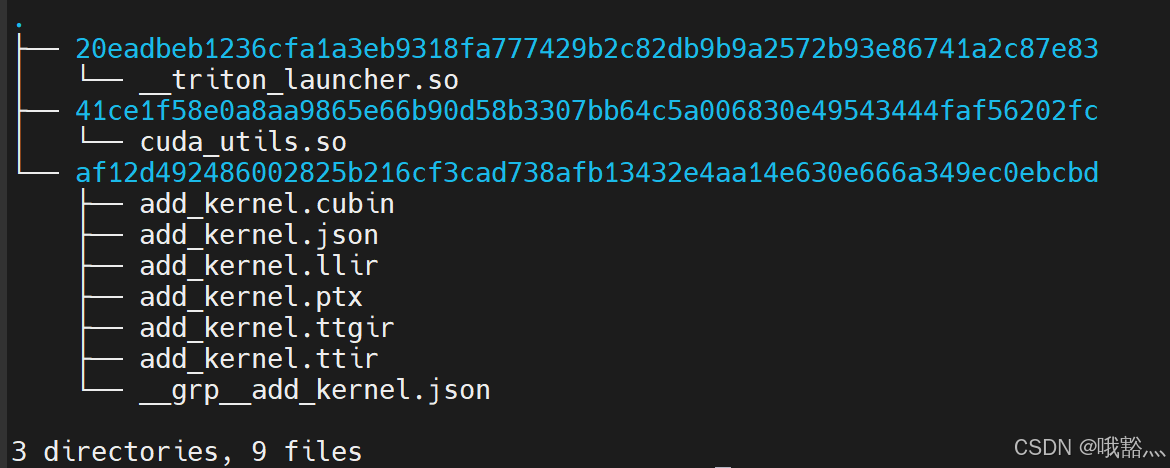

# 该目录下有三个目录分别存放：add_kernel.so, cuda_utils.so, 各阶段的 IR

6.6 Pytorch 通过 Inductor 后端生成 TritonKernel

import torch

def model(input):
    a = torch.add(input, input)
    b = torch.sin(a)
    c = torch.sqrt(b)
    return c

new_model = torch.compile(model, backend="inductor")

input = torch.rand((333, 444, 555), dtype=torch.float16)
output = new_model(input)

运行命令：TORCH_COMPILE_DEBUG=1 python3 scripts.py

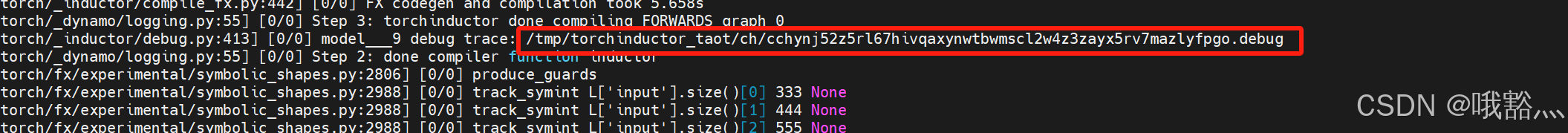

终端会打印一堆的 debug 消息，里面包含了 Kernel 的路径：

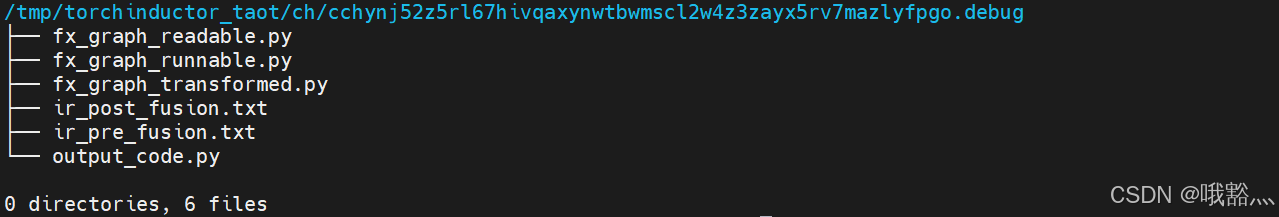

这个路径下会存放中间各个阶段的代码：

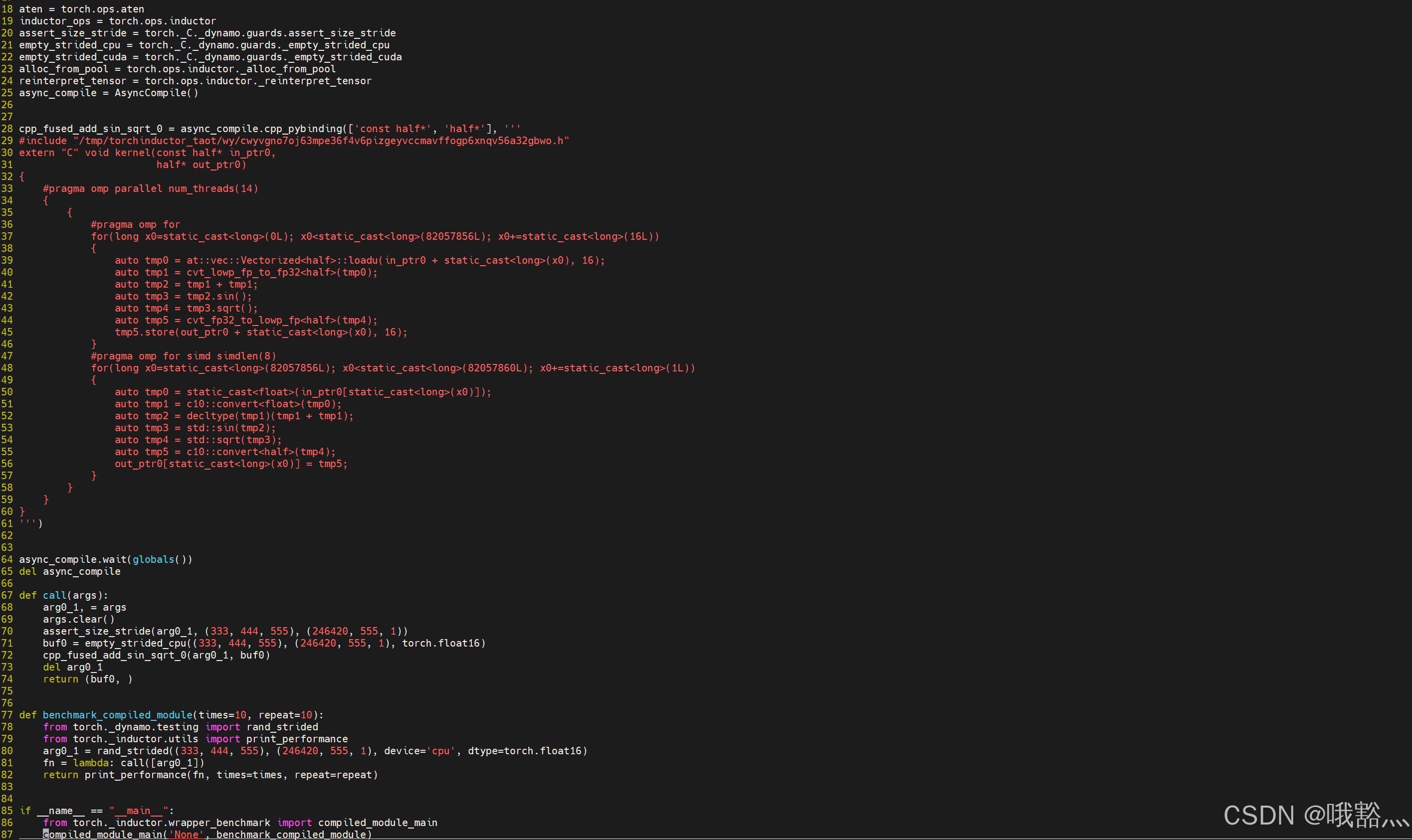

其中的output_code.py就是生成的 kernel：

后面在生成 resnet50 的 kernel，在后面就这个网络开始着手调试

triton 编译过程 不会产生 cuda c, 但是会直接产生 cuda c 编译的中间产物 llvm ir。

7 Triton 调试

需要源码安装 debug 版本才能进行调试。可以编译生成 whl 包。

常用调试工具：

• PDB
• GDB
• Debug Ops

PDB 常用命令：

• 启动 PDB：代码中插入import pdb; pdb.set_trace()，程序执行到此处自动进入调试模式
• l(list): 列出当前行代码
• n(next)：执行下一行代码
• s(step)：单步执行，进入函数内部执行
• c(continue)：继续执行直到遇到下一个断点
• p(print)：打印变量值
• q(quit)：退出调试模式

GDB 常用命令：

• 启动 GDB：对于 Triton 程序，gdb -args python3 xxx.py
• b(break): 设置断点，例如 b main，在 main 函数处设置断点；b xxx.cpp:100, 在 xxx.cpp 100行处打断点
• r(run)：运行程序
• n(next)：执行下一行代码
• s(step)：单步执行，进入函数内部执行
• c(continue)：继续执行直到遇到下一个断点
• p(print)：打印变量值
• q(quit)：退出 GDB

7.1 常用调试命令

Triton 官方提供的一些调试方法：

• MLIR_ENABLE_DUMP=1，打印 kernel 每一个 pass 前后的 IR，如果不起作用，可以先清理 triton cache

MLIR_ENABLE_DUMP=1 python3 01-vector-add.py &> 01.log

• LLVM_IR_ENABLE_DUMP=1，对每个 pass 运行 LLVM IR 之前，打印 IR
• TRITON_PRINT_AUTOTINING=1，打印 kernel 的最优配置和总时间

7.2 triton-opt，triton-translate

Triton 源码编译后提供的工具 triton-opt，triton-translate，调试之前需要将 triton-opt，triton-translate 路径添加到环境变量中，也可以直接用 triton-opt，triton-translate 的路径直接用来调试。

• triton-opt

triton-opt xxx.ttir -convert-triton-to-tritongpu &>xxx.ttgir    # 将 ttir 降级为 ttgir
triton-opt xxx.ttgir -某个优化编译选项 &>xxx-opt.ttgir      # 在 ttgir 层面执行某个特定优化
triton-opt --help

在 gdb 中调用 triton-opt：

gdb triton-opt      # 启动 gdb
b aaa.cpp:111       # 打断点
r xxx.ttir -convert-triton-to-tritongpu &>xxx.ttgir     # 将 ttir 降级为 ttgir
r xxx.ttgir -某个优化编译选项 &>xxx-opt.ttgir      # 在 ttgir 层面执行某个特定优化

例如可以使其单独走 cse pass（消除冗余指令）：

# 先准备一个 ttgir 文件，如果里面没有冗余指令，可以随便复制一条指令，使其重复
triton-opt xxx.ttgir -cse &>xxx-opt.ttgir

# 在 xxx-opt.ttgir 里面可以看到增加的冗余指令被消除了

• triton-translate

triton-translate xxx.ttgir -target=llvmir &>xxx.llir        # 将 ttgir 降级为 llir
triton-translate --help

也可以单独实验。

在 gdb 中调用 triton-translate：

gdb triton-translate    # 启动 gdb
b aaa.cpp:111       # 打断点
r xxx.ttgir -target=llvmir &>xxx.llir        # 将 ttgir 降级为 llir

8 Triton IR 理解

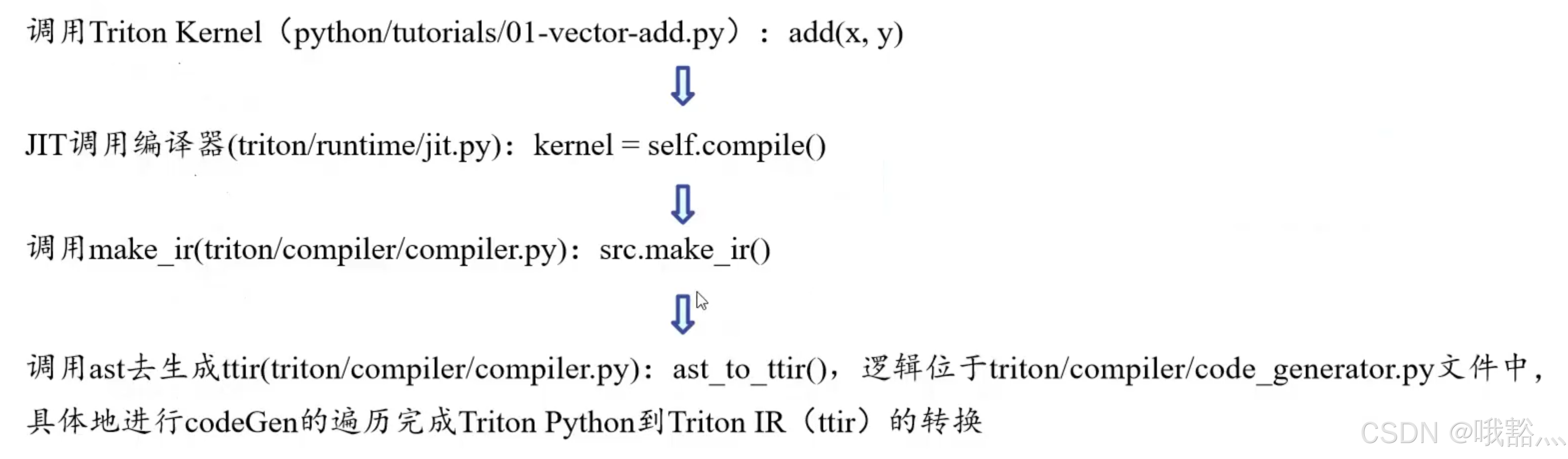

Triton kernel 到 ttir 的转换过程：

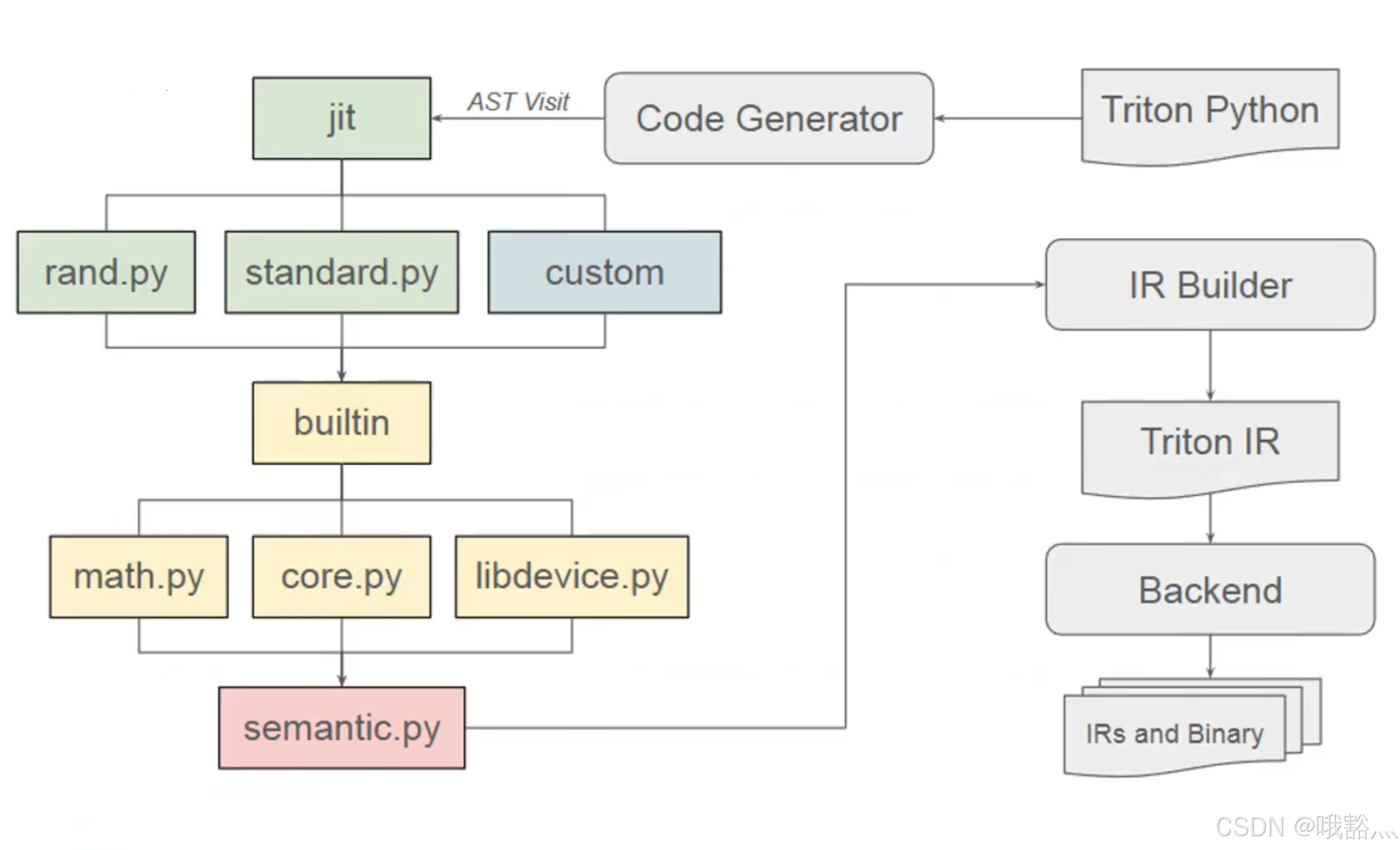

转换过程具体如下图：

• triton/language/random.py
  随机数生成
• triton/language/standard.py
  一些算子的标准实现
• triton/language/math.py
  数学算子的实现
• triton/language/core.py
  triton kernel 的实现
• triton/language/extra/cuda/libdevice.py
  硬件相关的操作实现
• triton/language/semantic.py
  语法
