有源窄带带通滤波器设计

最新推荐文章于 2025-04-03 12:43:02 发布
最新推荐文章于 2025-04-03 12:43:02 发布
阅读量2.3k 收藏 27
点赞数 6
分类专栏： 模拟电子技术 文章标签： 算法
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_38557378/article/details/136949066
版权

第一次尝试设计带通滤波器，经验不足，请各位大佬指正。

参数：中心频率25Khz，因为是频点检测，所以通带带宽越小越好，暂定1khz

选用功放AD8676，噪声2.8 nV/√Hz，±12V供电，轨到轨输出，带宽10M（价格略贵）

设计步骤如下：

1、在ADI上做了设计参考：Filter Design Tool | Filter Wizard | Analog Devices

2、理论

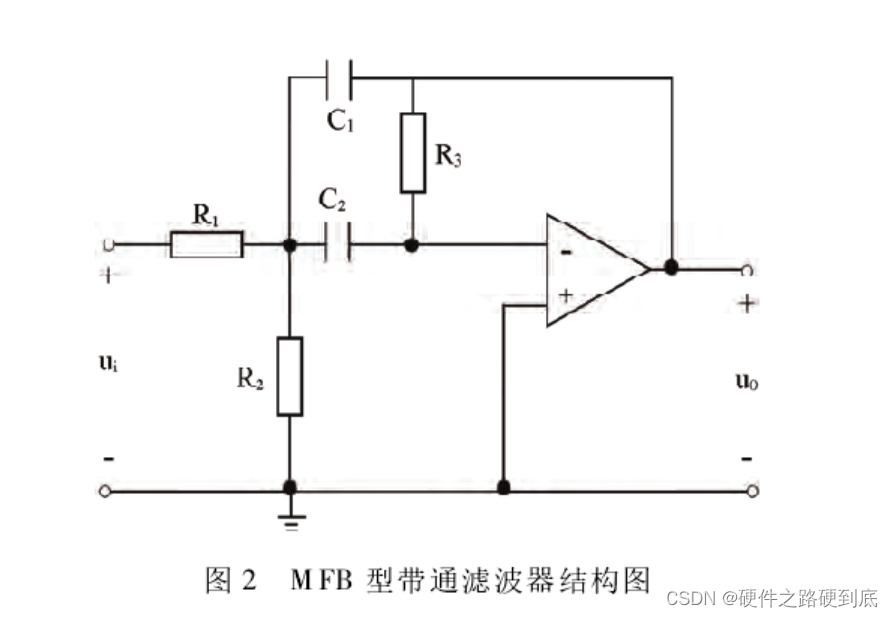

本次采用的是MFB型带通滤波器，其二阶基本电路如下：

其带宽B ，中
