一、思路
全加器(full_adder):是用门电路实现两个二进制数相加并求出和的组合线路,称为一位全加器,一位全加器可以处理低位进位,并输出本位加法进位。多个一位全加器进行级联可以得到多位全加器。

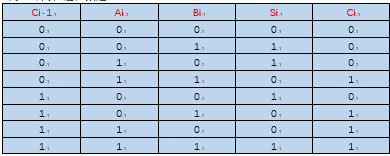

一位全加器的真值表如下:假设Ai,Bi,Ci-1是输入信号,s1和c1是输出信号,并且有Ai是被加数,Bi是加数,相邻低位来的进位数是Ci-1,输出本位和是Si,向相邻高位进位数是Ci

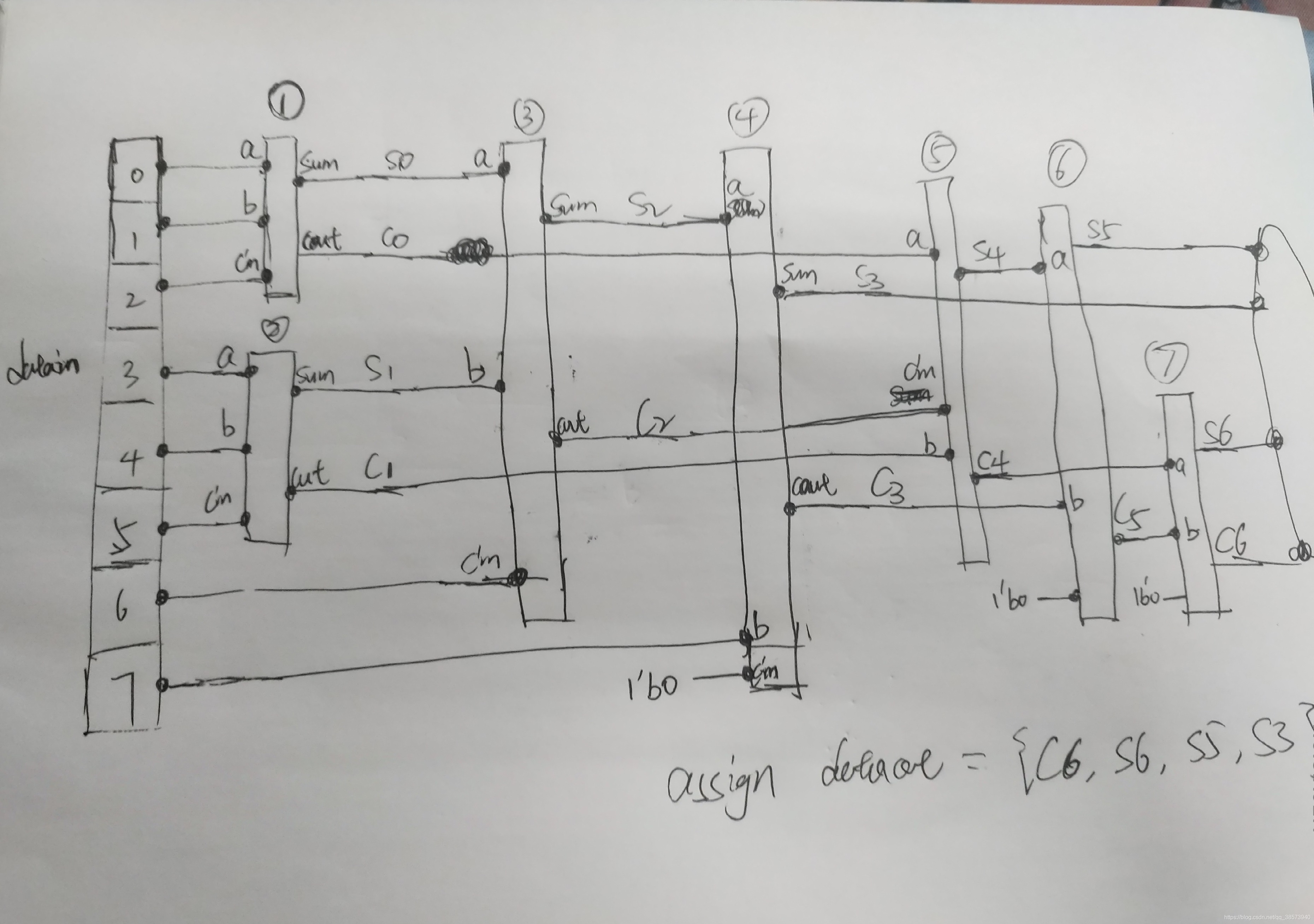

针对全加器的特性,设计思路如下(图中a,b为加数;cin为前一位进位;sum为输出本位和;cout为相邻高位进位数):
最终结果用4位二进制表示,至于结果的每一位来源可以通过经过cout端口的次数来确定,即0次(全从sum端口出)为最低位,依次类推。
二、代码
最终结果用4位二进制表示,至于结果的每一位来源可以通过经过cout端口的次数来确定,即0次(全从sum端口出)为最低位,依次类推。
代码如下:
module f_add(a,
b,
ci,
s,
co
);
input a;
input b;
input ci;
output s;
output co;
assign {
co,s}=a+b+ci;
endmodule
module count_1_add(
data_in,
data_out
);
input [7:0]data_in;
output [3:0]data_out;
wire s0,s1,s2,s3,s4,s5,s6;
wir
