一、实验目的

二、实验仪器

三、实验要求

四、实验内容及步骤

1.测量静态工作点。

2.测量差模电压放大倍数。

3.测量共模电压放大倍数。

一、实验目的

l.熟悉差动放大电路工作原理。

2. 掌握差动放大电路的基本测试方法。

二、实验仪器

1.示波器 2.信号发生器 3.数字万用表

三、实验要求

1.在 MultiSIM 的环境下按照本次实验的内容和步骤搭建各电路，测量表格当中要求的数据。

2.计算图1.1 的静态工作点(设 $r_{be}$ =3K，β=100)及电压放大倍数。

3.在图1.1基础上画出单端输入和共模输入的微变等效电路。

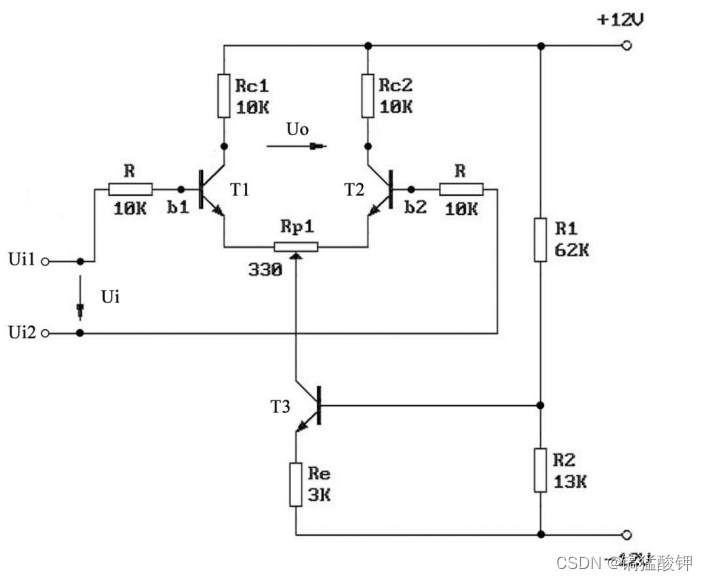

图 1.1 直流差分放大电路图

四、实验内容及步骤

1.测量静态工作点。

(1)调零将输入端短路并接地，接通直流电源，调节电位器RPl使双端输出电压 $U_{o}$ =0V。

(2)测量静态工作点测量 $T_{1}$ 、 $T_{2}$ 、 $T_{3}$ 各极对地电压填入表 1.1 中。

表 1.1 差分放大电路的静态工作点

2.测量差模电压放大倍数。

在输入端加入直流电压信号 $U_{id}$ =±0.1V，按表 1.2 要求测量并记录，由测量数据算出单端和双端输出的电压放大倍数。注意先调好 $U_{i1}$ 和 $U_{i2}$ ，使其分别为+0.1V 和-0.1V，然后再接入。

3.测量共模电压放大倍数。

将输入端 $b_{1}$ 、 $b_{2}$ 短接，接到信号源的输入端，信号源另一端接地。分别测量并填入表 1.2。由测量数据算出单端和双端输出的电压放大倍数。进一步算出共模抑制比 $K_{CMR}$ =| $\frac{A_{d}}{A_{c}}$ |。

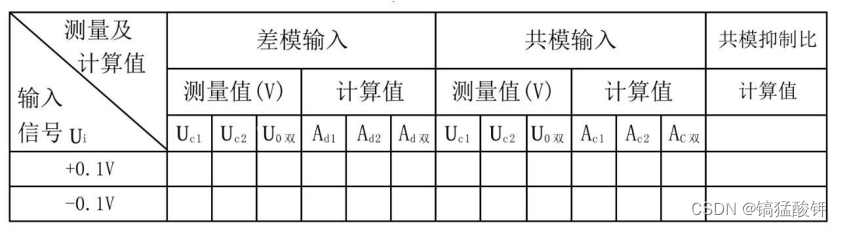

表 1.2 差分放大电路的动态参数

五、根据实验报告回答下列问题

1.实验结果与仿真结果比较，得到什么结论？

2.根据实测数据计算的静态工作点，与预习计算结果相比较。

3.整理实验数据，计算各种接法的 $A_{d}$ ，并与理论计算值相比较。

4.总结差放电路的性能和特点
