Houdini 节点使用分类

选择----------------

选择模型的四周（边界)、上面或下面、或左面

• group：根据法线来选择，然后调整角度即可
• split_prim_by_normal：Labs提供，封装的是group根据法线选择
• sort：根据某个轴排序，然后固定编号

选择边缘的节点

• group：可以选择边缘

选择最后一个点，或者第一个点

• 使用vex表达式
• 使用grouprange，start =1，end =1 ，在反选 ，就得到首尾的点，整体的不管是否分离
• groupexpression：可选择每个面的第一个点，支持分离
• vertexprimindex(0, @vtxnum)== len(primpoints(0,@primnum))-1：选择每个prim的最后一个点
• vertexprimindex(0, @vtxnum)== len(primpoints(0,@primnum))-1 || vertexprimindex(0, @vtxnum)== 0 ：每个prim的首尾同时选中

法线----------------

修改法线方向

• polyframe的 TowEdges (或center)可设置 法线指向中心

• 如果是线，可以通过打断获得不同结果的法线方向
• orientalongcurve：只连一个线，计算线的切线方向为法线，也可控制up属性，在copy中对齐到线的方向非常好用

点----------------

多余的点融并到线或面上

• face 的删除无用的点，可能能实现，通过修改阈值达到减少部分点

获取一条线、面的中心点、或者两个点的中心

• 通过carve，切割两边，找到中心点位置，在进行提取(只对线)
• fuse：进行合并到中心
• 如果是面也可以用extractcentroid，计算的是真正的中心，而非平均距离

清除无用的点

• face的 Remove inLine Points 功能，删除内部的点
• polydoctor->disconnected point：可以清除分离的点，孤立的点

在物体内部撒点：

• pointsfromvolume：物体转为volume在撒点
• isooffset+scatter：在体积内撒点
• tetconform+scatter：先进行内部四边面化，之后再四边面上撒点

合并分离的点

• intersectionanalysis：负责创建交叉点，主要输出属性，不交叉可使用ray投射
• intersectionstitch：将交叉生成的点和线合并(merge连到接口1)

获取每个prim点从0到1

• float line = float(@ptnum)/(@numpt-1); 循环+ 当前点除以总数
• resample：使用curveu属性，需要重新修改点

让点更加分散，或者扩张

• pointjitter：能大乱，也能缩放

面----------------

细分

• subdivide：四边形的细分，结果还是四边形
• divide：四边形，细分为三角形
• tridivide：对三角形细分，结果还是三角形
• resample：对线的细分
• refine：曲线或曲面的细分
• remeshgrid：细分成4边面

减面，重新布线，重拓扑

• polyreduce：减面
• fast_remesh：三角形重拓扑
• remesh：三角面，支持不同区域实现不同精度
• instant_meshes：四边面，效果一般
• remeshgrid：四边面，效果一般
• vdb转poly时自带减面，一般

补面：

• polyfill：补面
• polyloft：桥接，或放样
• polypath(仿古灯)：对一个封闭的线段，可以使用makeIsolateClose参数，进行封闭

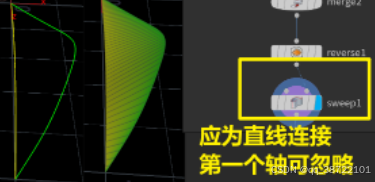

• sweep(土狗叶子)：默认主轴为直线，也可进行补面

面片增加厚度：

• thicken：给一个面增加厚度
• polyextrude：也可以个面增加厚度

将几何体打断为独立的面

• splitpoints：根据点分割
• primitivesplit：拆分到每个面为一个单元，就是pointsplit
• edgecusp：
• facet：勾选unique Point

将相连的面转为一个primitive

• convert的mesh模式可以实现

将整个面合并成一个面

• divide：删除共享边即可
• dissolve 融并面

将面合并成一个primtive

• polysoup

模型转实心四面体

• tetconform：布线不均匀
• tetembed：布线均匀

边----------------

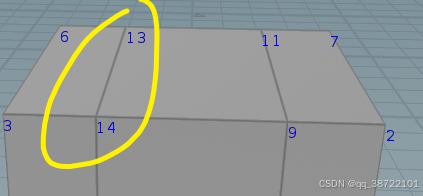

添加循环边的节点有

• clip：选择保留模式
• knife、
• polysplit ：选择 edge loop模型

线----------------

将模型转为线

• convertline：可以计算每个线段的长度、删除多余点，每个线段转为 prim，也可合并相连的线段
• polypath：可以将相连的线段合并为一个primitive(可和converLine配合使用)
• carve：转为线，但不会分段，还是整体

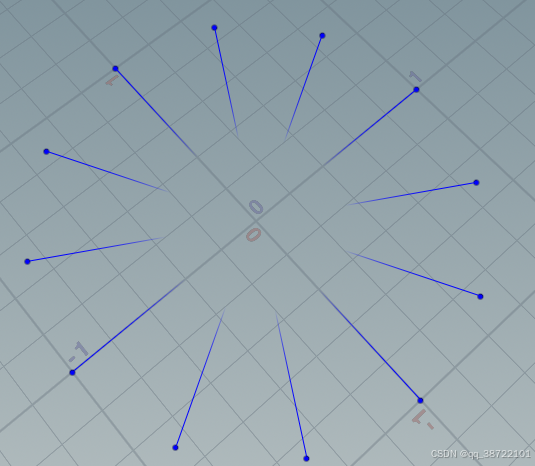

将线段打断成独立的线段

• 先进行convertline，在使用splitpoints节点
• 先进行convertline，在使用resample
• carve的Breakpoints，也能打断为独立的面
• polycut剪段之后，在使用fuse进行合并

将独立的线段进行合并

• fuse：可以合并点，但是还是多个primitive
• polypath的ConnectEndPoint：可以将每个相连的线都合并为一个primitive

对线段挤出

• polyextrude的 Transfor Extrude Front：可以实现

对线段进行弯曲

• 使用resample的Treat Polygons 模式
• 使用fit，直接弯曲，还提供操作点进行手动控制。

曲线----------------

曲线的封面

• planarpatchfromcurves：二维闭合的曲线，封闭为三角面

其他--------------

遮罩的创建

• maskfromgeometry：根据几何体覆盖区域为遮罩
• attribpaint：手动绘制遮罩区域
• maskbyfeature：根据方向、阴影等
• maskalonggeometry：根据原始点向周围辐射
• measure_curvature：根据曲率

AO节点

• maskbyambientocclusion：19.5 之前的ao
• physical_ambient_occlusion：19.5 工具包AO节点

放样、扫描

• chain：可重复一个或多个几何图像
• sweep：根据物体放样，或者使用自身支持的面、圆柱、方块、面片等，类型

生成name属性的节点

• name：节点
• assemble：节点

修改物体的质心点

• matchsize：在matching中选择 justify 对齐的点轴向
  • 就是不设置对齐任何轴向，也可单独将质心设置到物体中心点
• transform：通过$CEX基于自身，而非原点旋转

对齐

• matchsize:默认对齐到物体的中心,如果输入参照物体

变形

• pointdeform：高模驱动低模，点数量不同
• Attribute Copy：copy点位置，只能点数量相同时使用

各种切割：

• Carve
• clip
• mesh_slice
• polycut

分块、分簇：

• edgefracture：增加一个pices 面属性，还能得到裂缝组，接口2支持通过曲线分组
• cluster1：cluster点属性

膨胀：

• peak：沿着法线膨胀
• polyexpand2d：二维扩张

驱动

• transformpieces：使用点驱动模型运动
• pointdeform：低模驱动高模

模型变为实体

• tetconform
• tetembed
• convertets：将实体的模型在转为普通模型

UV

• uvpelt：让uv铺满整个象限（通过拉伸）

物体计算v属性的方法

• pointvelocity ：
• trail：

破碎：

• booleanfracture：基于布尔破碎
• Voronoisplit：基础的破碎，基于线
• voronoifracture：封装了Voronoisplit
• tetfracture：封装了voronoifracture
• rbdmaterialfracture：基于材质破碎，功能强大，就是慢，

时间相关

• timeshift：时间帧偏移
• retime：时间变速
• timewarp1
• timeblend1

打包相关：

• rbdpack：刚体物体打包
• rbdunpack：
• assemble
• pack：几何体打包
• unpack
• packpoints：根据范围对点进行打包
• unpackpoints
• packededit：对到如的abc物体进行解包
• instance：copy加打包
• packededit：

骨骼添加权重

• capture：必须在骨骼的范围内
• captureproximity：可以搜索骨骼附近，更简单些
• bonecapturebiharmonic：

sop中的解算器(如果非常复杂还需在dop中操作)

• rbdbulletsolver：刚体结算器
• FLIP Solve：流体
• Shakkow Water Solver：白水
• pyrosolver：烟火结算器
• vellumsolver：布料结算器
• solver：通用结算器
• Ragdoll Solver：布娃娃
• Muscle Bullet Solver：肌肉
• Skin Solver Vellum：皮肤解算器
• Tissue Solver Vellum：
