读论文（二）：HMB-SSD: Framework for Efficient Exploiting of the Host Memory Buffer in the NVMe SSD

问题背景

随着SSD的存储容量到达TB级，需要GB级大小的地址映射表，而利用地址映射表通常要使用DRAM，增加了SSD的成本，降低了SSD的竞争优势。利用HMB特性，将一部分主机内存分配给SSD使用，不仅能够降低SSD的成本，还提高了IO性能。

SSD与PC的数据交换可以通过HMB来进行。HMB有两种用法，存放地址映射表或者直接存储读写数据。

提出的方法

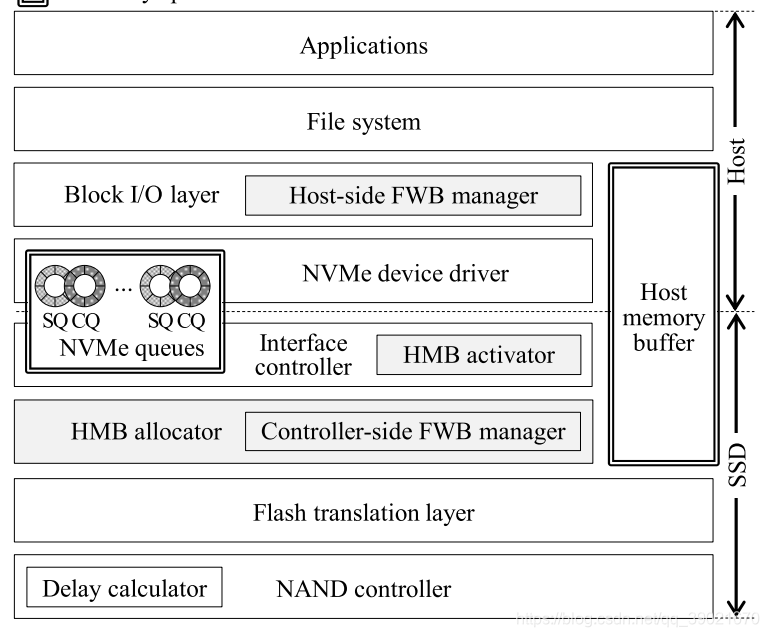

文章利用SSD HMB提出的架构如下：

与没有HMB功能的SSD相比，增加与了HMB相关的控制管理结构，主要有三部分：

1. HMB activator
   这个模块负责HMB初始化，SSD想要管理主机分配的这块内存，必须知道内存的地址与大小，这就是这个模块的工作。
2. HMB allocator
   初始化工作结束后，开始执行命令，当用到主机内存时，需要按照命令内容分配内存。整个过程为，PC将命令写入SQ队列，NVMe Controller取出命令解析，将命令解析后，allocator根据需要分配内存——用来写数据等。
3. FWB manager
   该模块实现将主机内存作为SSD写缓冲的功能，具体读写过程如下：
